如何使用ET200SP的TM Count 計數器模塊 (1)？
工業現場有很多脈沖信號，比如增量型編碼器的脈沖信號、流量計的脈沖信號等。這些信號的獲取，需要用到高速計數器（High Speed Counter）。今天這篇文章，我們來介紹下西門子 SIMATIC ET200SP的高速計數器模塊 - TM Count 1x24V。

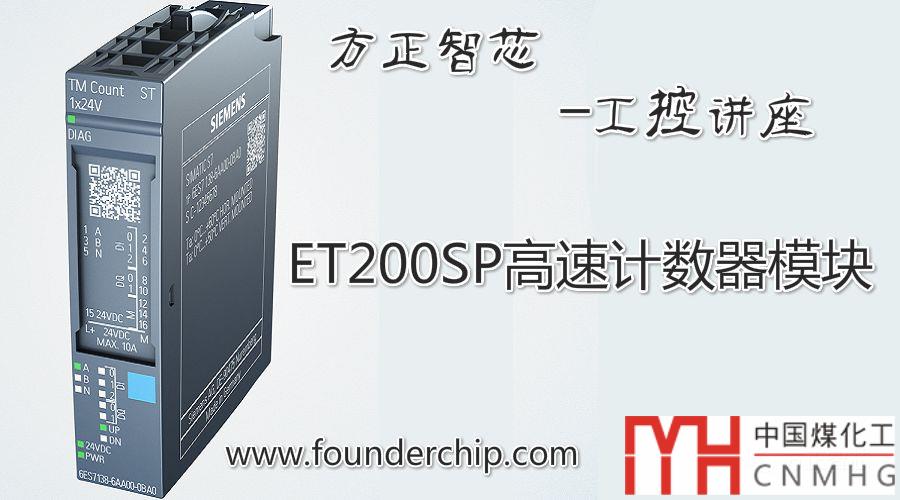

TM Count 1x24V ，名稱中的“TM”是英文“Technology Module”的縮寫，中文翻譯為“工藝模塊”。“Count”表示“計數（器）”，“1x24V”表示有一個計數通道，輸入電壓為24V DC。其外觀如下圖：
TM Count 1x24V 有如下幾個特征：
-
支持增量型編碼器的信號A、B和N；
-
有三路數字量輸入：DI0、DI1和DI2；
-
有兩路數字量輸出：DQ0和DQ1；
-
支持軟件門控和硬件中斷；
-
計數范圍：32 bits（4個字節），可配置；
-
通道默認測量頻率200 kHz，最高可到500k Hz；
TM Count 1x24V需要使用基板（Baseunit），以BU15-P16+A0+2B為例，模塊的引腳定義如下表：
下面來介紹下TM Count 1x24V的硬件組態：

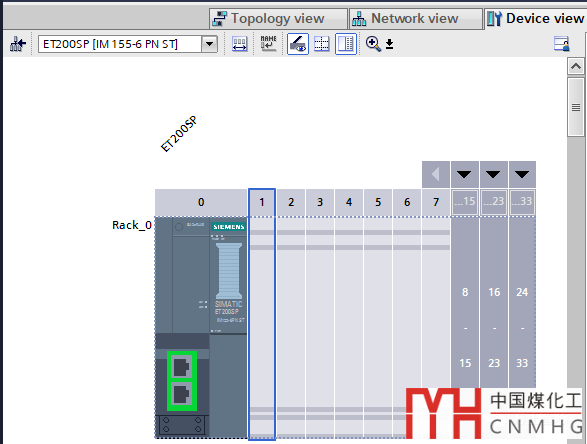

首先，我們?cè)陧?xiàng)目中添加ET200SP的接口模塊：IM155-6 PN，如下圖：

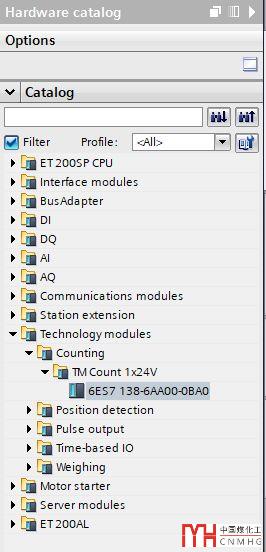

然后在硬件目錄【工藝模塊（Technology moduels）】-【計數器（Counting）】中找到 【TM Count 1x24V】模塊：

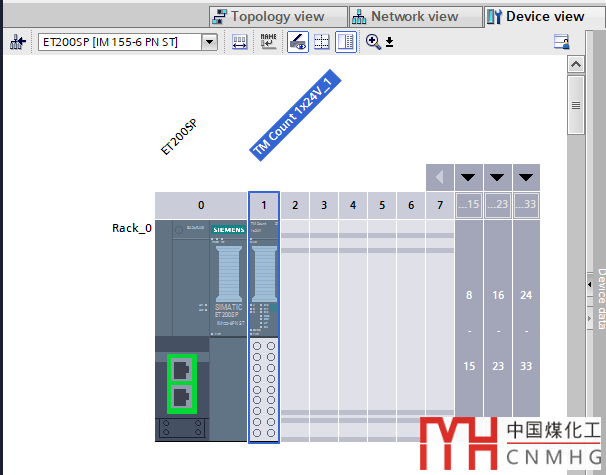

雙擊或拖拽【TM Count 1x24V】，將其安裝到ET200SP的空槽中，如下圖：
硬件添加完成后，還需要對模塊進行配置。TM Count支持下面四種配置方式：
具體的配置方法我們將在后續的文章中介紹。
