詳解S7-200 Smart的S7通信指令
前面的文章（收藏 | 深入理解S7通信協議）我們介紹了S7通信協議。今天這篇文章，我們來介紹下S7-200 Smart PLC的S7單邊通信指令。
S7-200 Smart使用PUT/GET指令來實現與通信伙伴的S7通信。PUT/GET指令只需要在主動建立連接的CPU一側進行編程與配置，被動建立連接的一側不需要任何編程。這就是我們之前介紹的S7單邊通信。
S7-200 Smart V2.0以上版本支持8個PUT/GET的主動連接和8個PUT/GET的被動連接，總計支持16個S7的通信連接。

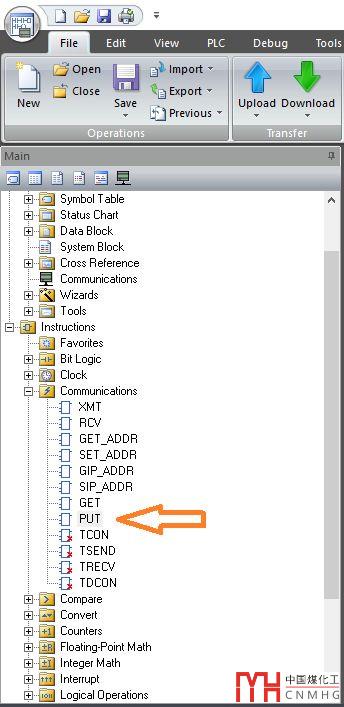

PUT指令用來將數據寫入到通信伙伴中，最多可寫入212個字節；GET指令用來從通信伙伴中讀取數據，最多可以讀取222個字節。在指令列表（Instructions）-通信（Communications）中可以找到PUT和GET指令，如下圖：

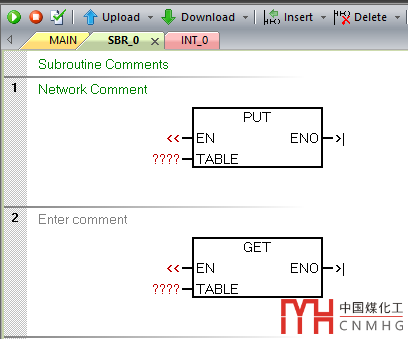

PUT/GET指令的初始編程界面如下圖：
PUT和GET指令都只有一個參數，被稱為"TABLE"。

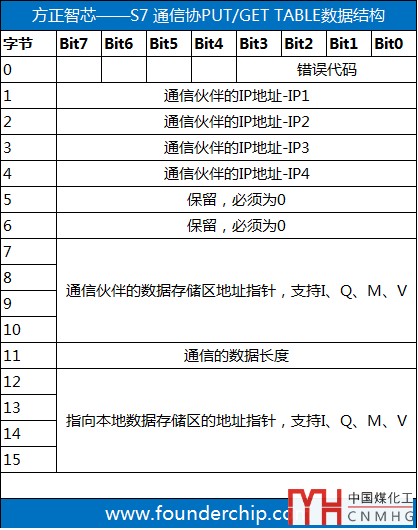

TABLE數據結構包含16個字節，各字節的含義見下面的表格：
我們一起來認識下TABLE中各字節的含義：
-
字節0包含了通信的狀態信息。其中：
第7位（bit7）是通信完成標志位，當該位為1時表示通信已經完成。通信完成包含兩種狀態：成功或者出錯。若發生錯誤，則第5位（bit5）會被置1；若沒有錯誤，則第5位（bit5）為0；
第6位（bit6）是通信激活標志位。當該位為1表示正在通信；
第4位（bit4）是保留位，始終為0；
第0~3位（bit0~3）代表錯誤代碼。當通信出錯時，可以查找錯誤的原因（0=沒有錯誤）；
-
字節1~4為遠程通信伙伴的IP地址（IPv4）；
-
字節5和字節6為保留字節，必須為0；
-
字節7~10為通信伙伴的數據存儲區地址指針；
-
字節11表示通信的數據長度。PUT指令最大支持212個字節；GET指令最大支持222個字節；
-
字節12~15為指向本地?cái)?shù)據存儲區的地址指針；

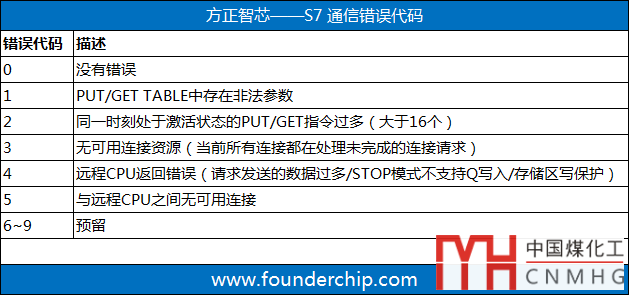

PUT/GET通信的錯誤代碼如下面的表格：
好了，關于S7-200 Smart的S7通信指令就先介紹到這里。
