回轉體重量計算

化工設備中有很多回轉體的重量需要計算，比如鍛管，長頸法蘭，潔凈法蘭等等。

回轉體的重量計算一般有公式法和3維作圖法。

公式法中，回轉體的重量計算一般是先將回轉體拆成幾個不同的規則幾何體，再分別計算各自的重量，然后求和。

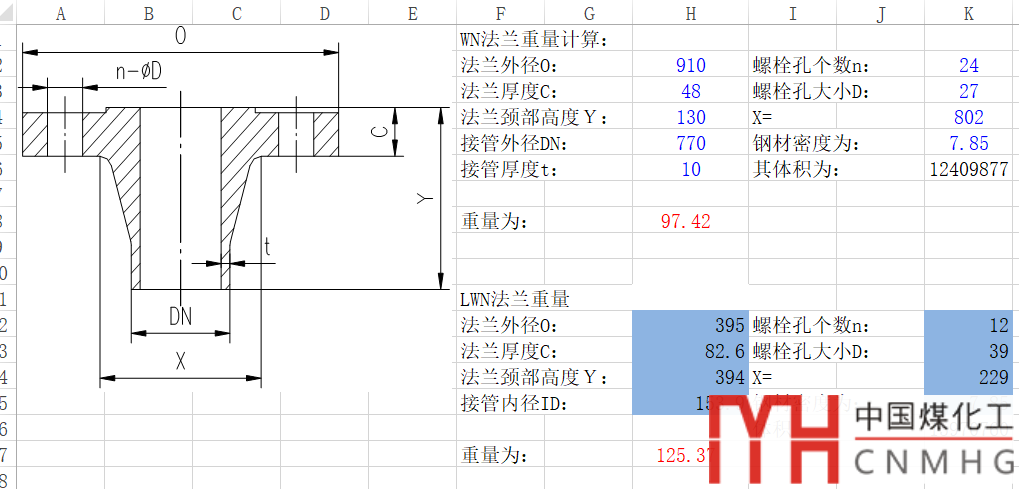

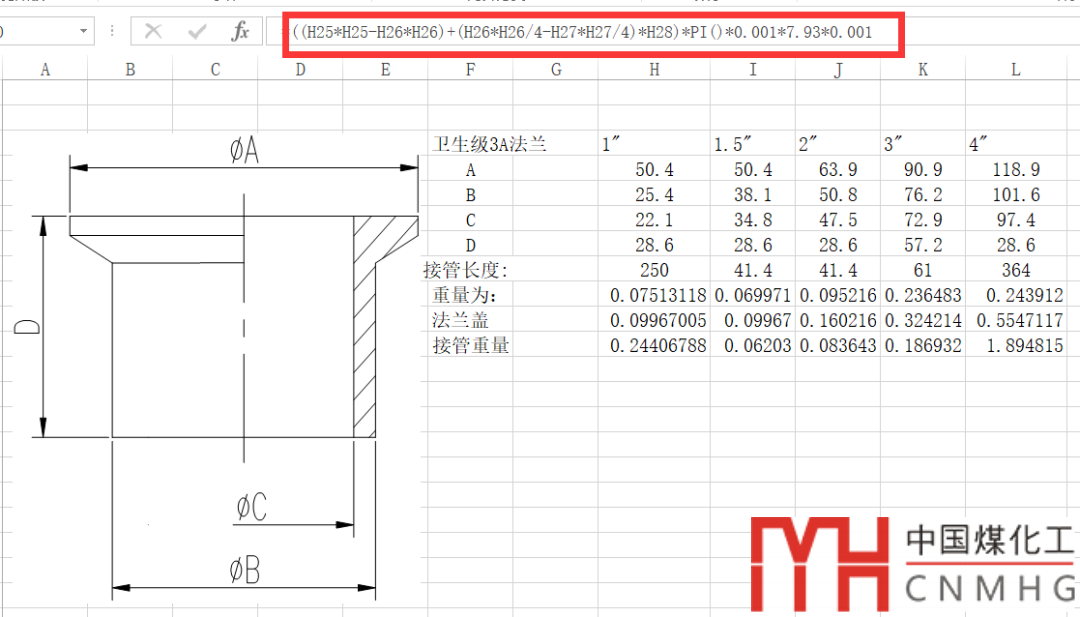

我們可以通過在Excel中編寫公式，計算其重量。

現在也有很多小軟件可以計算諸如非標設備法蘭，鍛件等重量，但是需要輸入很多數據，顯得比較繁瑣。

假如一個回轉體不方便轉成各種規則的部件，那么公式法會比較麻煩。

也有的朋友是直接用三維軟件繪制出1:1模型，然后得到體積以及重量。如果有三維軟件或者使用軟件比較熟悉，也不失為一種好方法。不過3D軟件，并不是設備設計人員的標配，而且總有種大炮打蚊子的感覺。

那么有沒有更通用，更簡便的方法計算呢？

AutoCAD通用方法

大多數情況下，我們已經有了鍛件的1:1圖，在只有Autocad的情況下應該如何快速得到回轉體的重量呢？

下面介紹一種通用方法，以冷氫口為例，對于回轉體體積，不用求助于小軟件，不借助3D軟件，也能快速得到其重量。

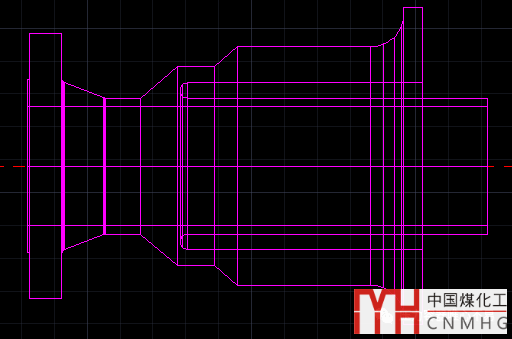

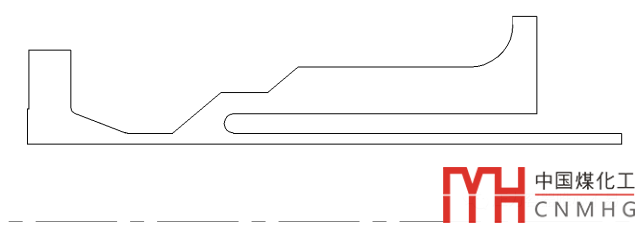

1. 先繪制1:1的回轉體截面（這個圖一般已經有了）；

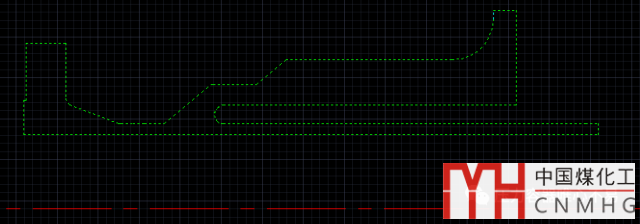

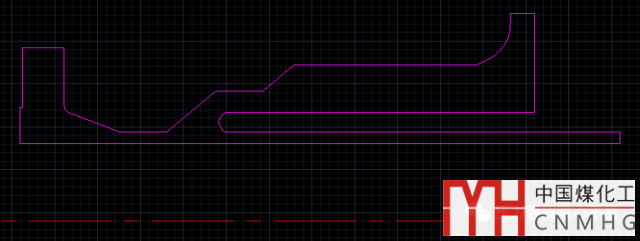

2. 點擊繪圖->面域，選中回轉截面，生成面域（紫色的圖），有些比較復雜的曲線無法生成面域，則可以用以直代曲，然后再生成面域。









3. 使用繪圖->建模->旋轉命令或者輸入“revolve”命令，旋轉面域?yàn)閷?shí)體。



   先選中面域，再在垂直平分線上選擇兩點，接著輸入旋轉角度360°。

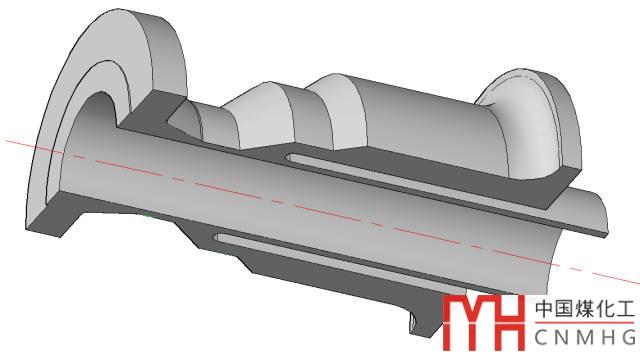

   經過渲染后得到實體

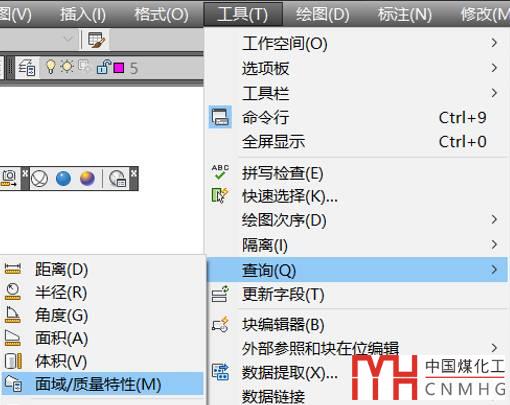

4. 工具->查詢->面域/質量特性

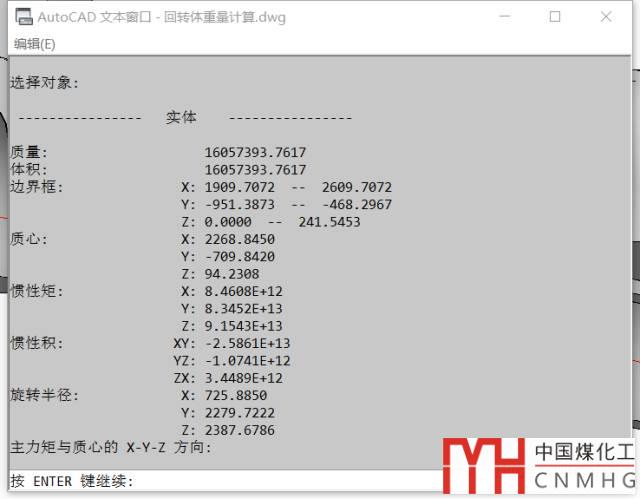

可以得到回轉體的體積，再用體積乘以密度，則可以得到回轉體的質量。

回顧整個流程，是不是很順暢，避免了公式計算的復雜性，也不會因?yàn)闆](méi)有3D軟件而束手無策。

VCAD的實現方法

VCAD有管法蘭gbfl，高壓法蘭hpfl，鍛管fgpipe，和按比例鍛管fgnozzle可以均可生成鍛件接管，并自動計算重量。

但是對于已經繪制成圖的鍛件，或一般的回轉體有沒有方法可以快速知道它的重量呢？

VCAD的用戶可以試試計算回轉面體積重量的神器，旋轉體積，快捷鍵是：xztj。

它原理是將上面的手動操作的步驟用程序直接生成，查詢回轉體的體積和計算重量，然后刪掉回轉體，將重量寫入剪切板。

這樣用戶只要ctrl+v就可以將重量填寫到明細表中，非常方便。

詳細演示如下：
