夾套錐殼按照錐殼計算？

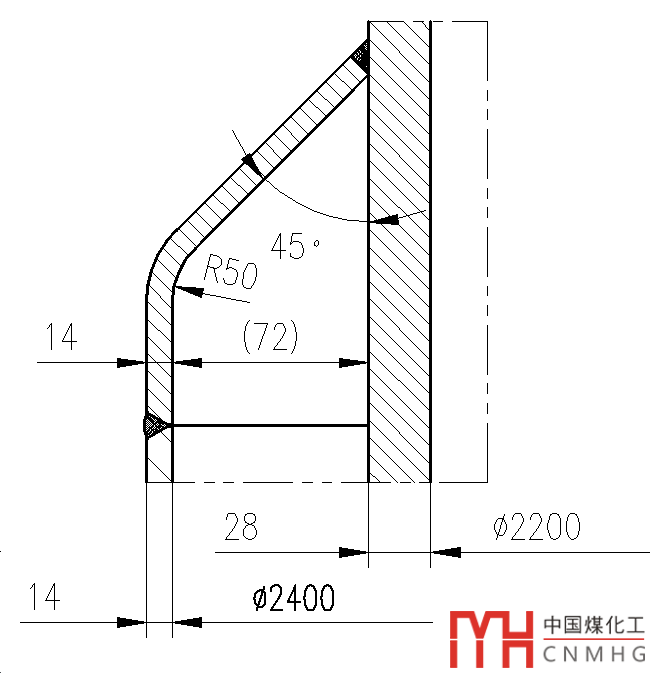

在看圖時，發現圖紙夾套錐殼和夾套筒體的厚度不一樣，夾套錐殼16mm，夾套筒體取值是14mm。

正納悶-為什么不取一個厚度？

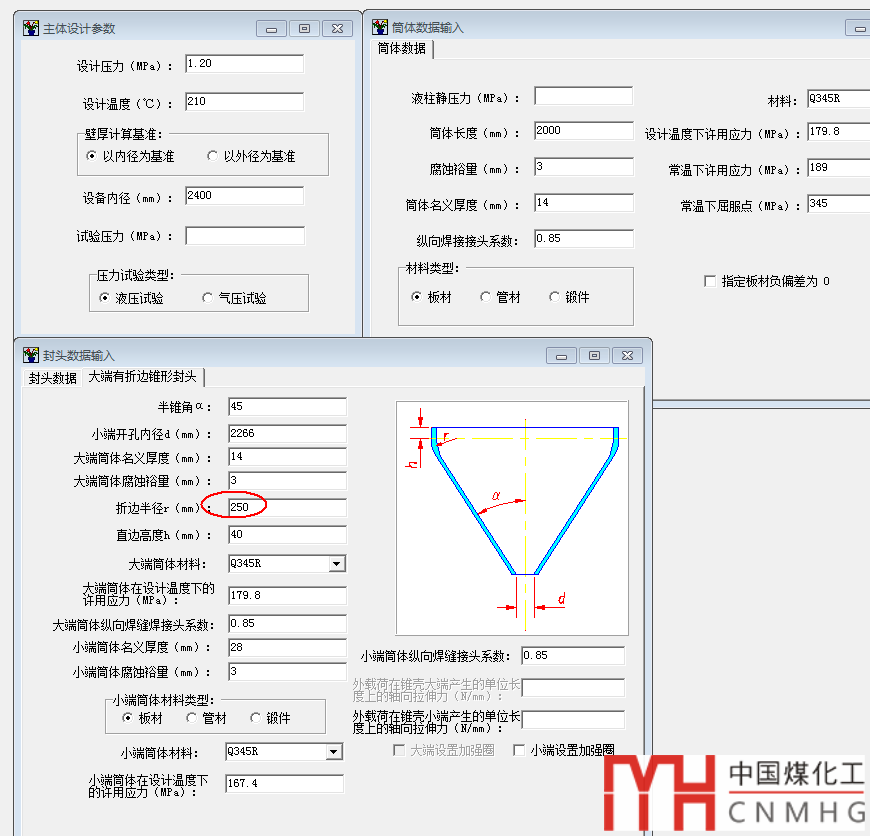

看了計算書明白了，原來用的夾套錐殼尺寸，按照折邊錐體輸入SW6進行了計算。

其中因?yàn)檎圻叞霃奖仨毚笥?0%的內徑，為了SW6能夠計算，大端的折邊半徑尺寸還略有修改。

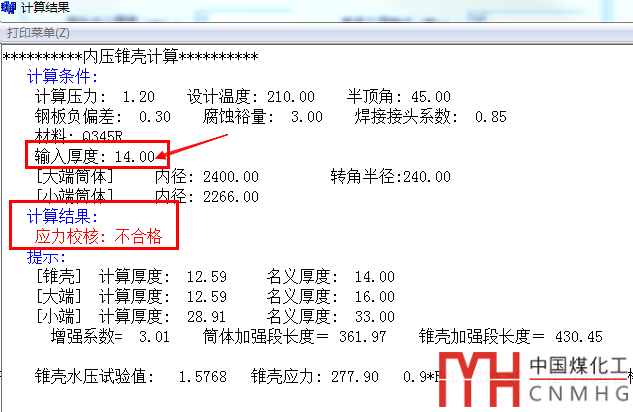

經過計算，14mm不合格。

真的合格了嗎？

所以修改厚度成16mm，再運行，合格！

拋開為了能計算，對于尺寸做了一些修改。僅僅看內壓錐體的計算書真合格了嗎？

我們知道內壓錐殼的厚度，不僅僅是錐殼本身，一般還包括加強段的厚度。

不仔細看，內壓錐體的計算書很有迷惑性，詳見原來的文章：

內壓無折邊錐體計算的困惑

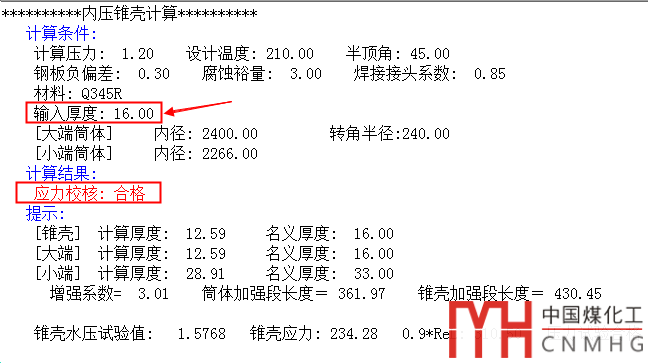

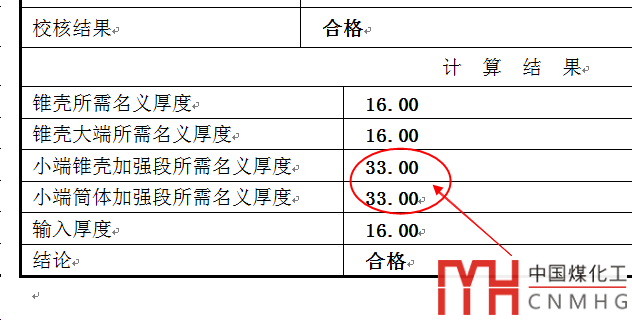

當翻開計算書時，經典的一幕又出現了：

計算書結論是合格，但是我們知道，因?yàn)檫@個錐殼實際沒有設置33mm的過渡段，所以如果按照錐體計算，夾套封閉件的錐殼是不合格的。

夾套封閉件錐殼需要計算嗎？

回答這個問題，不妨看看規范到底是怎么規定的。

a) GB150

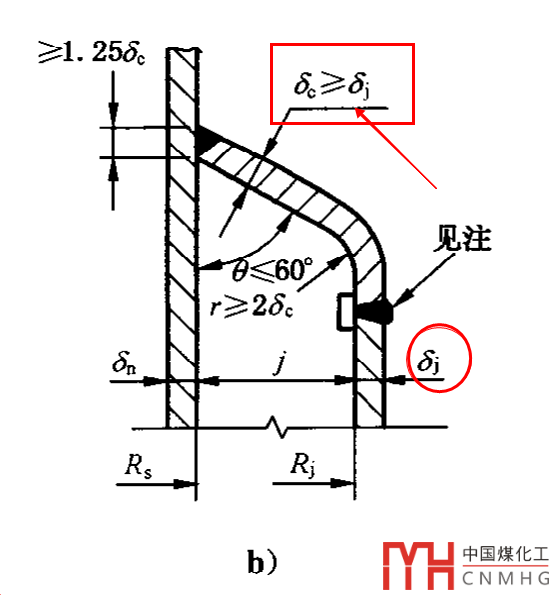

我們翻開GB150的規范，規范中明確了：

對于這種結構的封閉件，只有結構尺寸的要求，厚度不小于夾套筒體厚度，并沒有要求封閉件按照公式計算。

如果是平板封板，倒是有公式計算，計算出來的值也一般比較小。

b) ASME VIII I

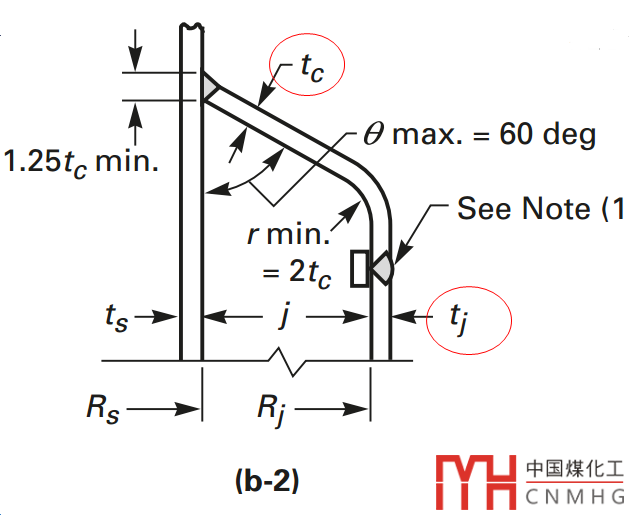

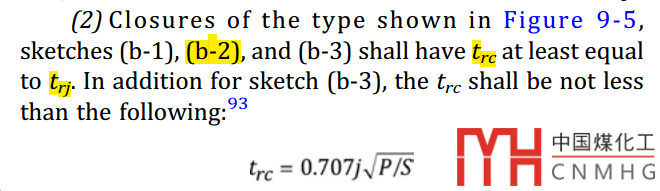

ASME VIII I的附錄9，其要求和GB150大致是一樣的。

但是有一點比GB要求更低。ASME中只需要大于等于夾套筒體的最小厚度就行了，而不是大于等于名義厚度。

其中trc為封閉件需要的最小厚度。

trj為夾套筒體需要的最小厚度。

封閉件trc應該大于等于trj。

對比GB中的tc>=tj，要求是更寬松了。

c) EN13445

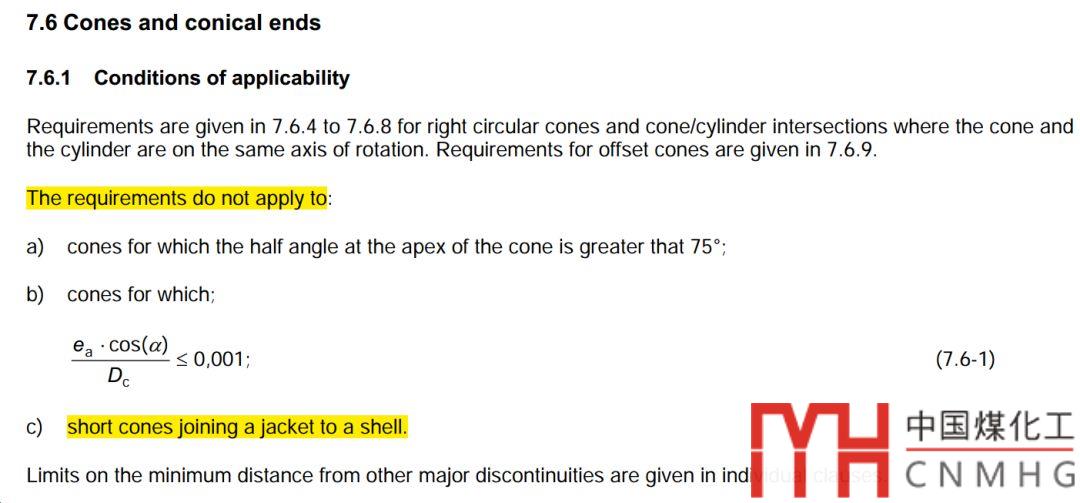

在EN13445.3中第7.6條，明確了夾套的錐體不適用于錐殼計算公式。

綜上所述

按照各種規范，此類夾套封板是不需要計算的，可以直接按照規范取值，一般取等于夾套筒體厚度即可。

封閉件錐殼和錐殼的受力比較

規范為什么這么規定呢，夾套錐殼為什么不用普通錐殼方法校核呢？

推測的一些原因有：

1. 夾套的寬度一般比較小，內筒對于夾套的支撐作用比較強，而夾套錐殼受力模型更接近于受均布載荷的小環板。而不是錐殼。



2. 錐殼計算需要考慮錐殼大小端的加強長度，而對于夾套錐殼，其本身的長度往往都小于加強段長度。



3. 夾套錐殼折邊的尺寸與錐殼也不同，強行輸入，會造成幾何尺寸的的不匹配。



為了直觀體驗一下兩者的區別，用ansys驗證一下。

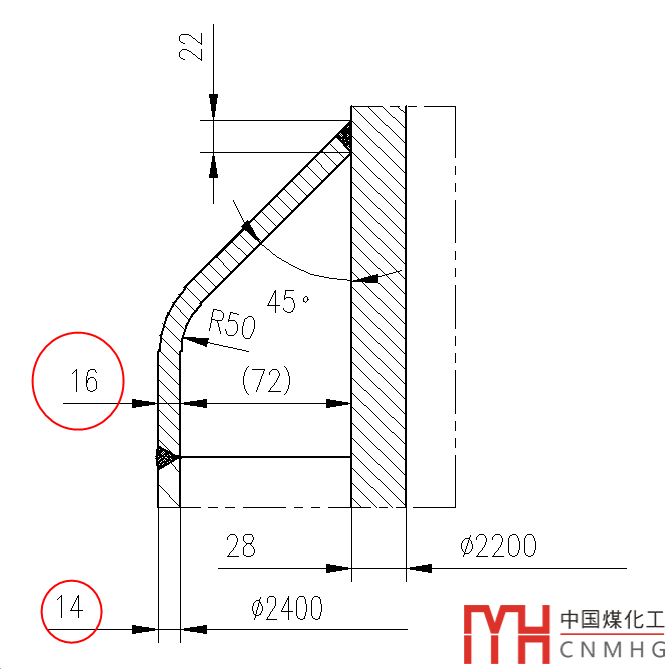

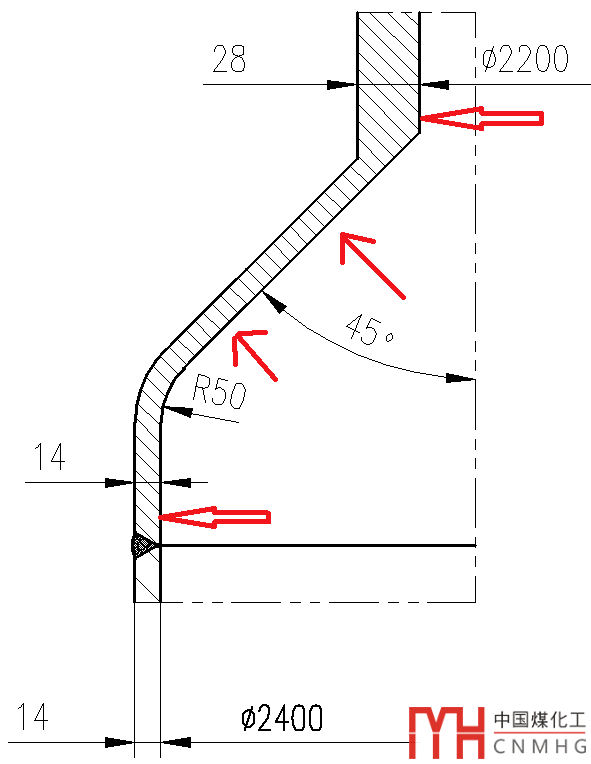

夾套封閉件錐殼，記作模型A，尺寸如下：

內壓錐殼，記作模型B

都施加內壓為2MPa，看看哪種受力比較好。

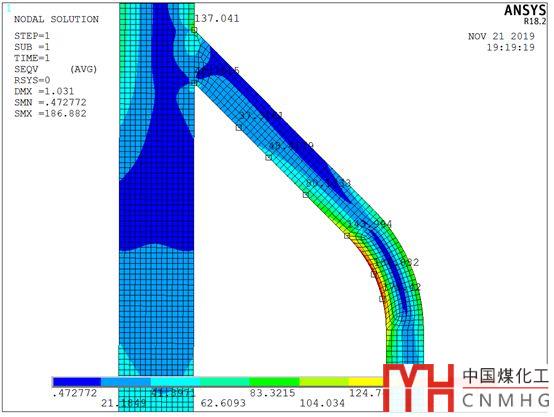

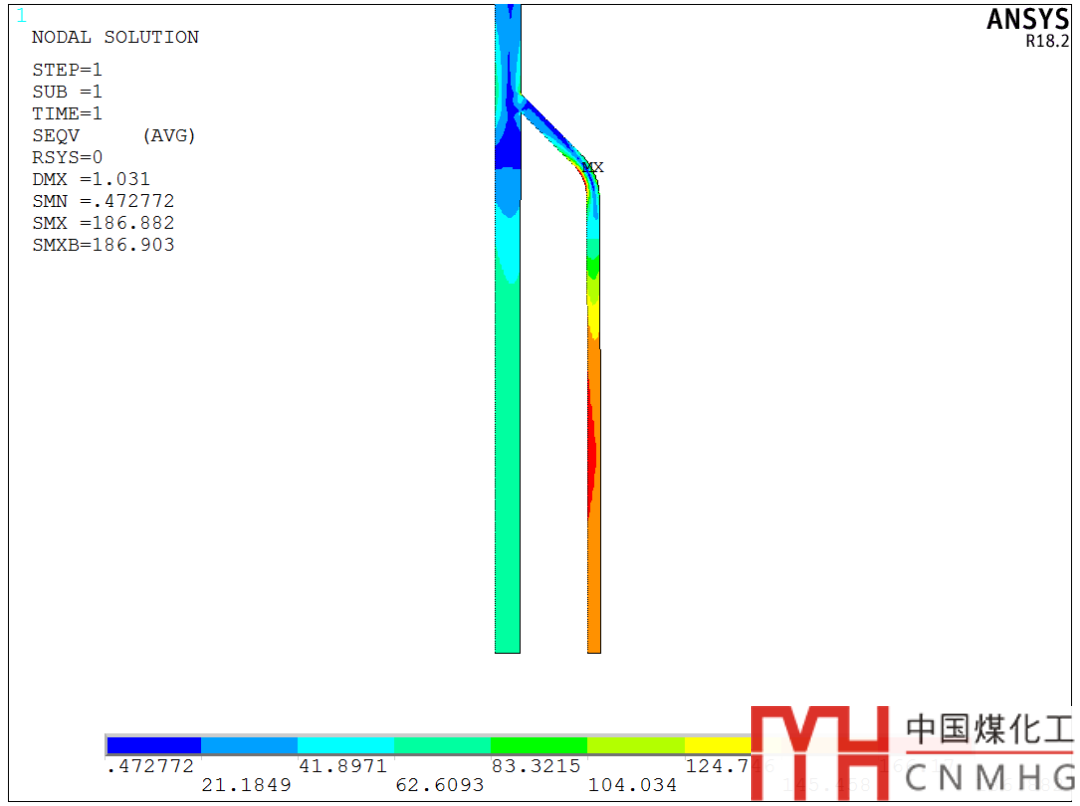

對于模型A，其最大應力點在折邊內壁處，為186.8MPa：

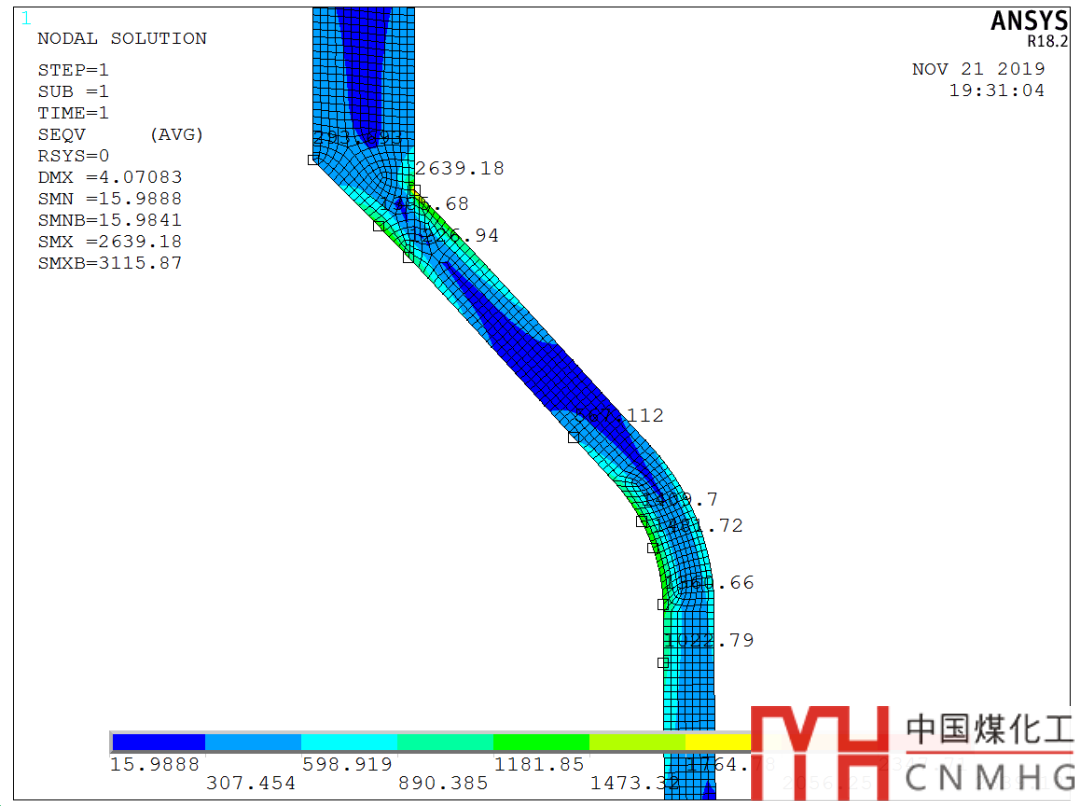

對于模型B，其最大應力點在小端外側，應力值為2639.2MPa。而在大端折邊處的應力值為1481.72MPa。

對比可以知道，錐殼的受力模型和夾套錐殼的受力模型是完全不一樣的。此上面的尺寸結構中，錐殼模型的最大應力是夾套錐殼封板的14.1倍，錐殼受力，遠遠比夾套錐殼差。盡管他們結構看似很相似，但是公式完全無法借鑒。

當然不放心的話，也可以稍微算一下：

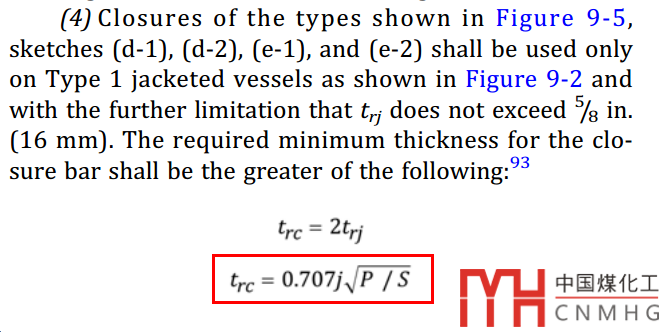

對于夾套平封板需要計算最小厚度，其公式按照受均布載荷的環平板，這個厚度應該算是夾套錐殼的上限了，所以簡單的計算話，可以借鑒采用如下的公式：
