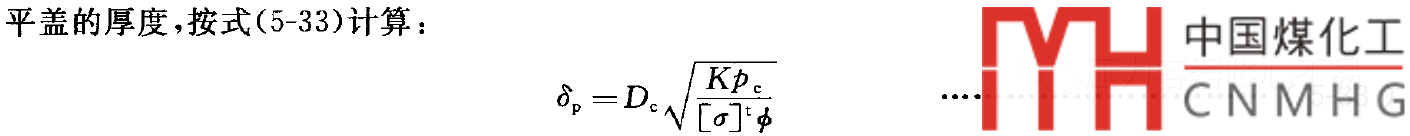

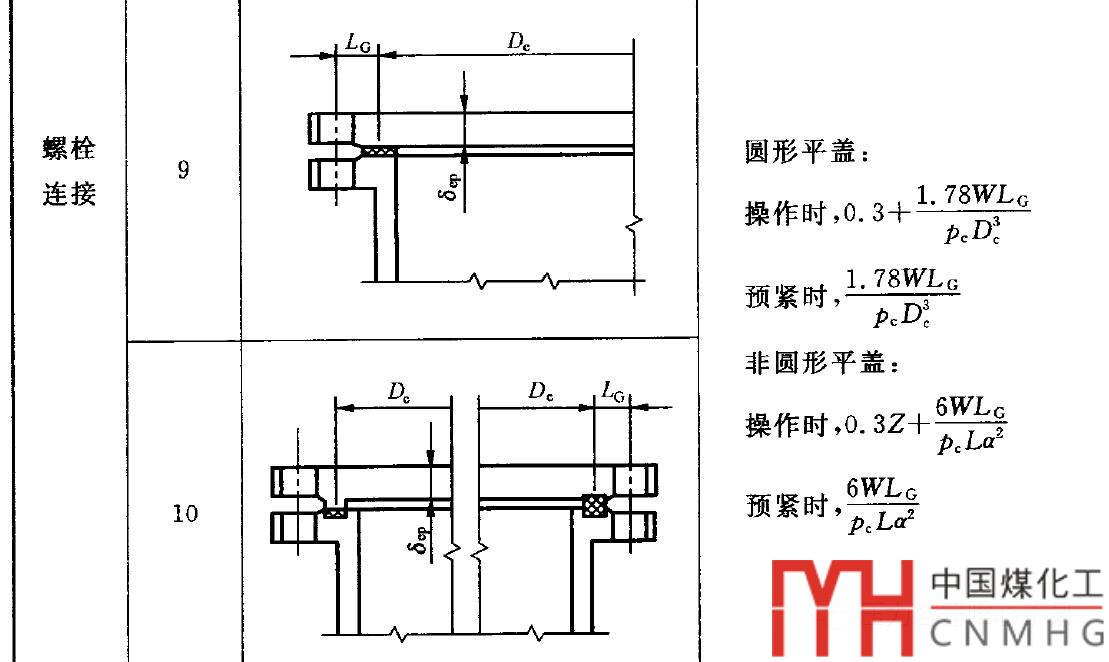

對于平蓋的計算，GB150.3，給出了下面的公式。對于螺栓連接的法蘭蓋的計算厚度是指哪個部分呢？需不需要扣除槽的深度，需不需要扣除法蘭凸肩高度？

先說結論：一般來說螺栓連接的法蘭蓋的厚度是指法蘭蓋中間的最厚的部分，不需要扣除槽深和法蘭凸肩高度。

原因有如下幾點：

1.平蓋的計算公式由筒體的有效厚度和計算厚度比值，筒體的計算厚度和半徑兩者來確定對平蓋的邊界條件。有效厚度/計算厚度越大，說明筒體提供的支撐越強，越傾向于固支，系數就越小。反之則傾向于簡支，系數就越大。

理論上簡支的K=0.31，最大應力在中心，固支K=0.188，最大應力在邊緣。一般來說K在這兩者之間。由于平蓋的有倒角，使得平蓋直徑實際的直徑D為Dc-2r.所以并不一定在0.188~0.31之間。

對于帶螺栓平蓋接近于簡支最大彎曲應力在中心，其厚應為其中心厚度。

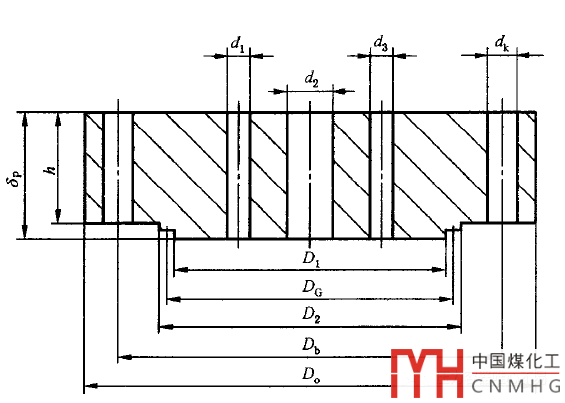

2.在GB150.3-2011 C.2.6中，也有平蓋的計算，其中δp的厚度指向了中間的厚度，并不是h的厚度。

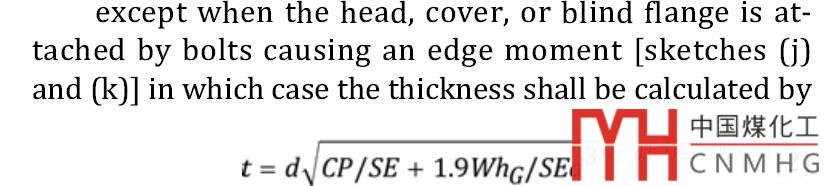

3.GB 150 和ASME規范體系上是相同的，在平蓋設計上小有區別只是系數1.78和1.9的區別。根據理論分析，ASME 對6/π取為1.9，而GB 150調整為1.78而已。下圖是ASME VIII I卷的平蓋公式。

t的厚度從圖示也是指向了法蘭蓋中部。

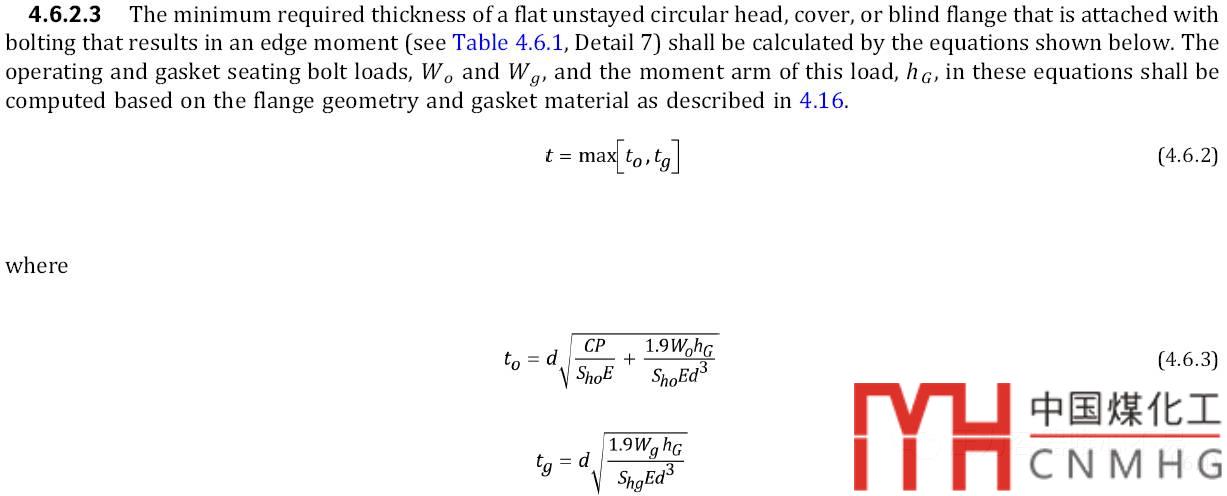

4. 從下圖的ASME VIII II可以看到，對于平蓋的厚度t，是指中心的厚度。但是在墊片槽出的to厚度也要滿足一定的要求。此處to的厚度一般比較小，所以槽的深度一般不會很大，所以影響一般可以忽略不計。這也是為什么GB150和八一卷把沒有把槽深列入計算。

(4.6.2～4.6.4)的公式，其中(4.6.3)表示在操作狀態，系由壓力和操作狀態的螺栓力矩二者引起平蓋上的彎曲應力所得;式(4.6.4)表示在預緊狀態，系預緊狀態的螺栓力矩引起平蓋上的彎曲應力所得，此時并無壓力作用。

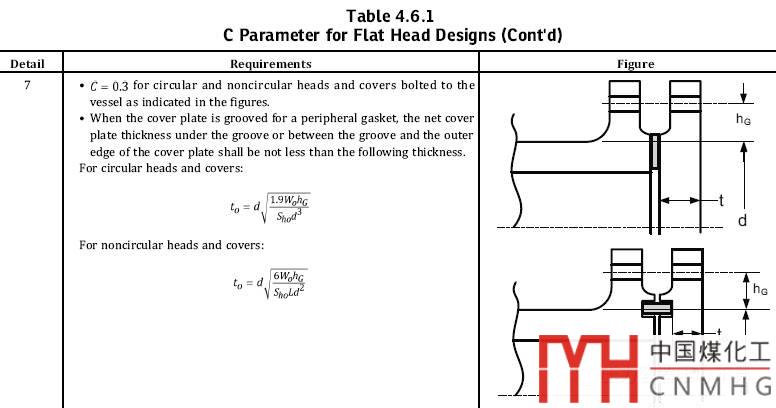

對比4.6.3和Table4.6.1，可以知道，槽處的厚度永遠小于中間的厚度。中間厚度多了一項CP/SE。
