HGT 21574-2018《化工設備吊耳設計選用規范》更新了，于2018年9月1號正式實施。

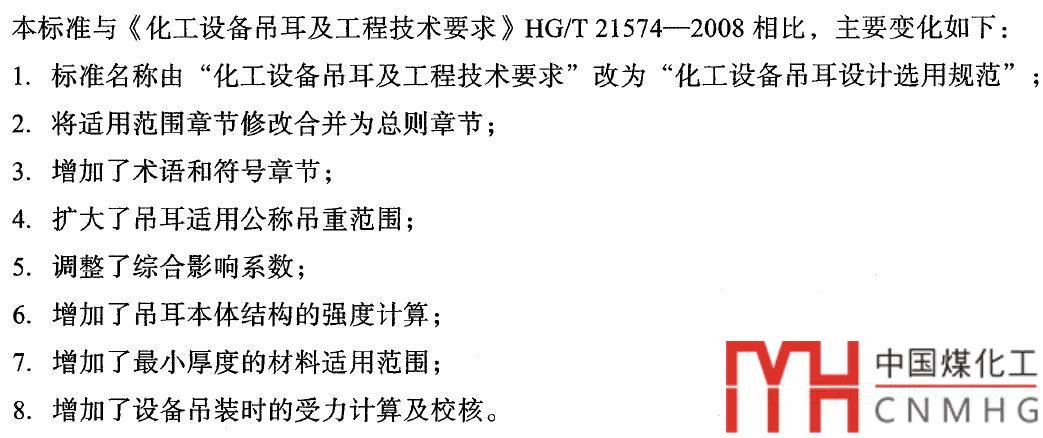

本標準的主要變化有：

VCAD與規范進行了同步的更新。

1. 頂部板式吊耳

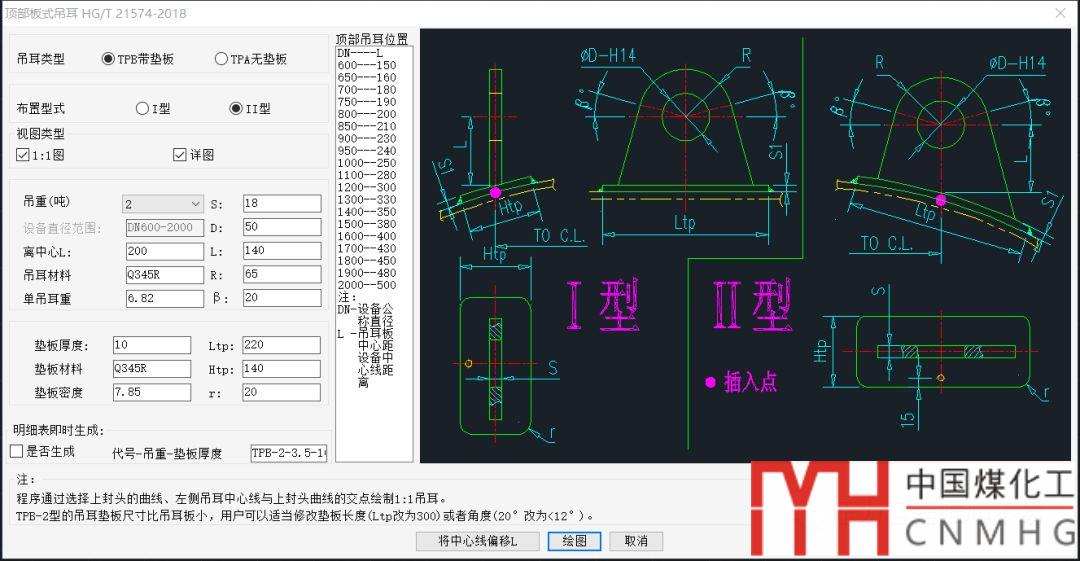

Tp型封頭頂部板式吊耳分為帶墊板的TPB型以及不帶墊板的TPA型。其布置方式分為I型和II型布置。

在軟件的編制過程中發現TP型吊耳的幾個問題：

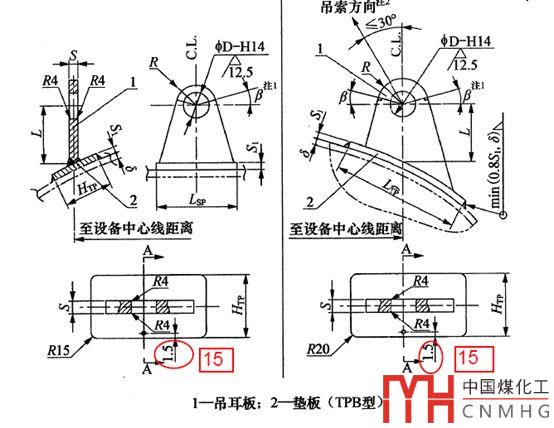

a）P22,7.0.1，透氣孔離邊緣的距離為15，而不是1.5.

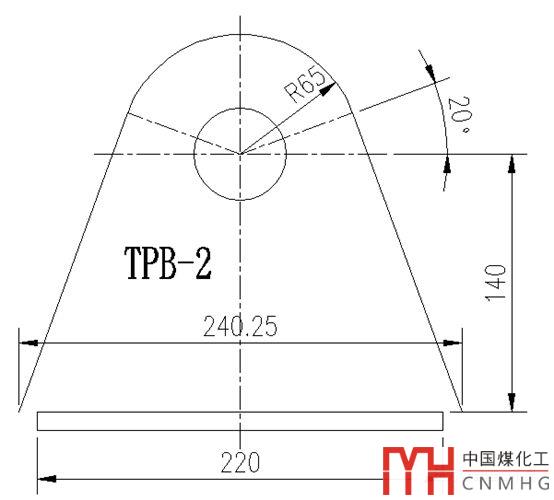

b)TPB-2的吊耳，I型和II型的尺寸不匹配，吊耳墊板比吊耳板尺寸小，用戶需要自己修改尺寸。

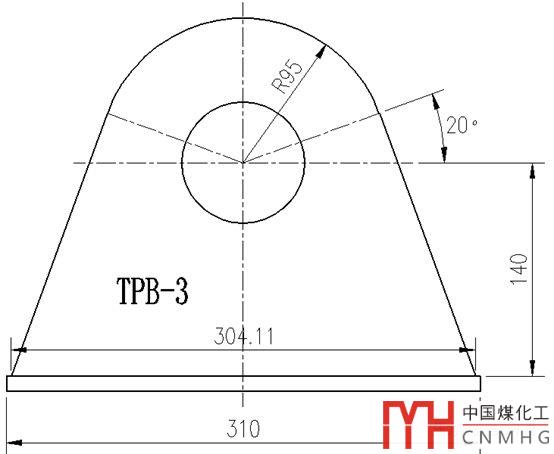

TPB-3的吊耳，II型的尺寸不匹配，I型很大概率也不夠。

c)TPB-1的吊耳，其透氣孔距離吊耳板焊縫太近了。

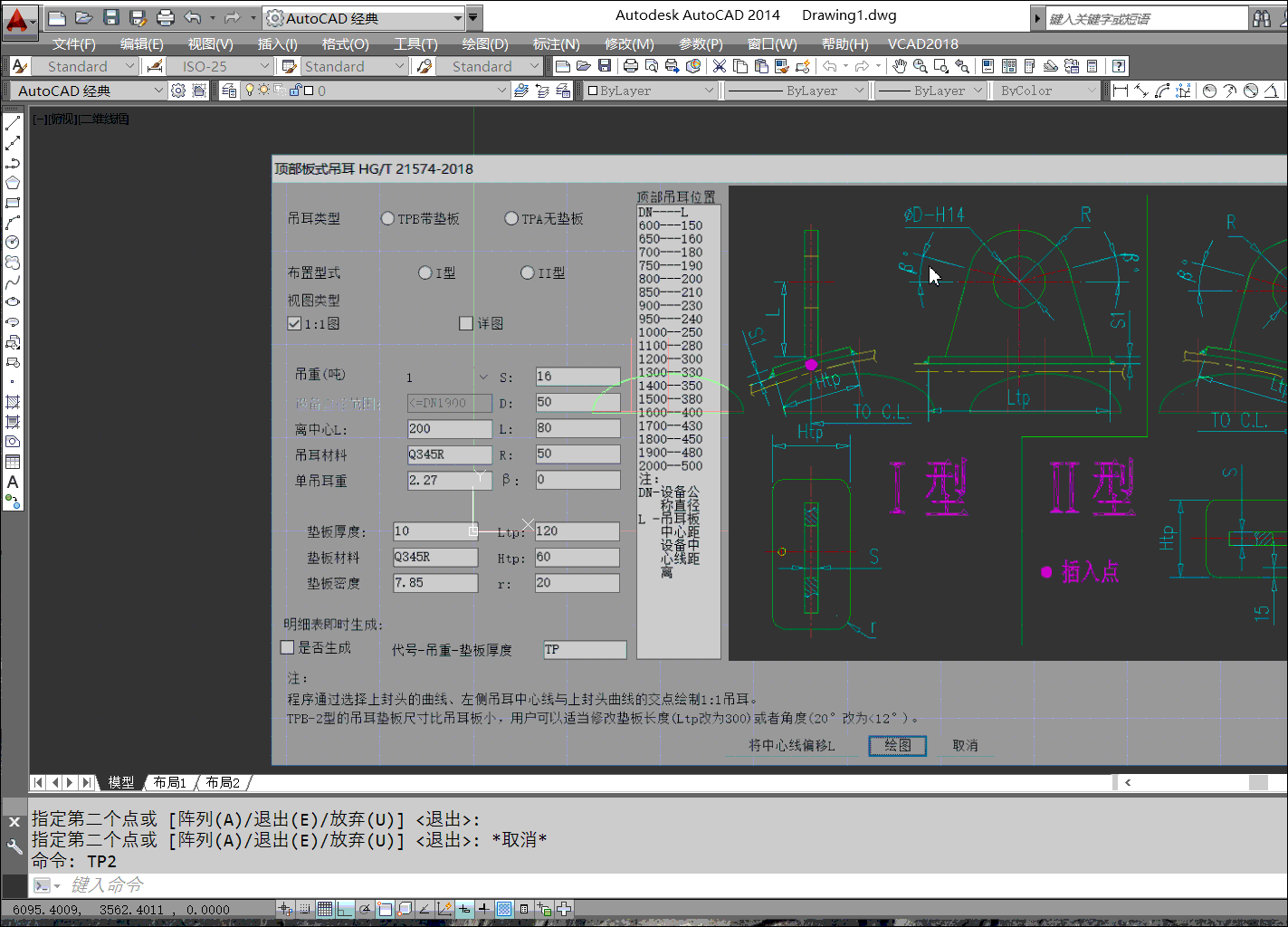

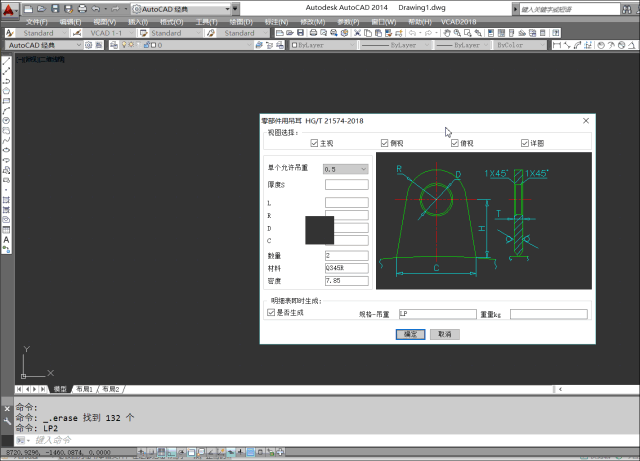

其演示動畫如下：

2. 臥式設備板式吊耳

臥式設備板式吊耳的問題以及吊裝過程

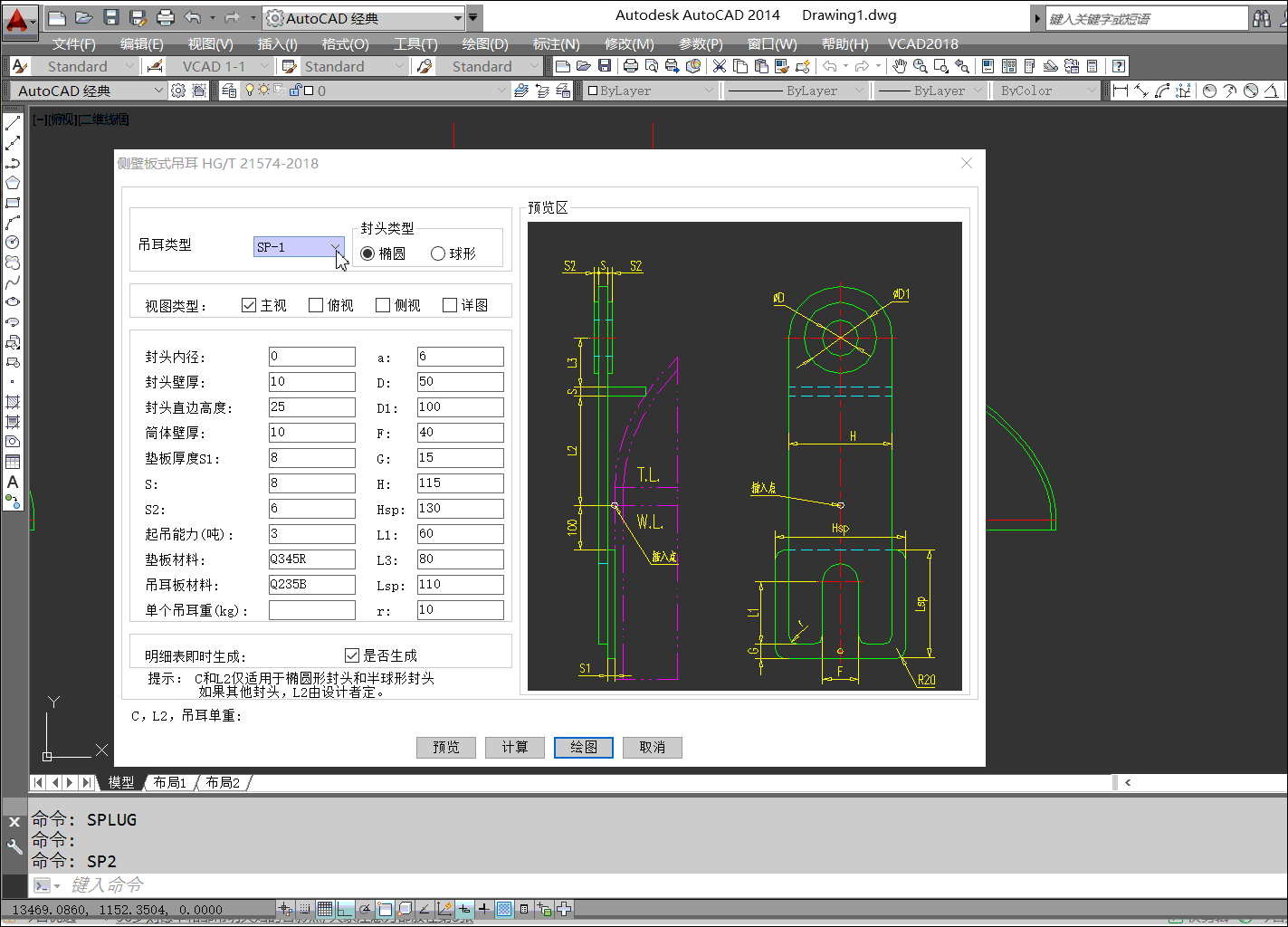

3. 側壁板式吊耳

4. 軸式吊耳

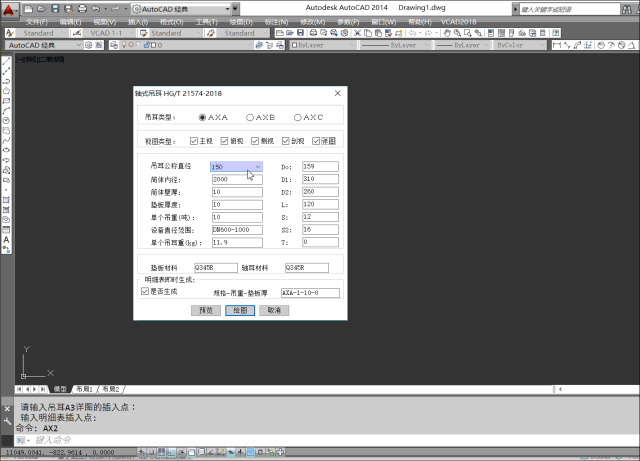

軸式吊耳的應用指南

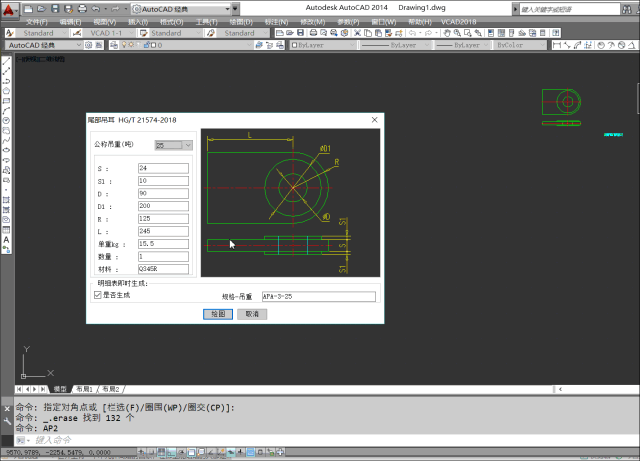

5. 尾部吊耳

6. 零部件吊耳

這種吊耳用在換熱器管箱上再合適不過了。

7. 新標準的精華

新標準這么多變化中，如果要挑出一條最重要的精華，那么不是增加的各類計算，不是吊裝綜合影響系數，不是增加的各類吊耳布置等等。這些的影響都非常小，即使計算稍微通不過，也不足以讓設備實際吊裝失效。

此條更新是多次事故的總結，是智慧的結晶，一定要引起工程師的注意。

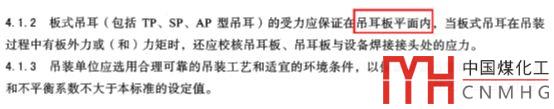

“板式吊耳的受力應該保證在吊耳板平面內”

這句話的意思是，吊耳一般不要側向受力，從以前發生的種種案例來看，使用板式吊耳，TP，SP，HP，AP，不注意吊裝過程中的受力方向，往往會產生很嚴重的問題：

比如原來的案例：

板式吊耳的應用指南

而曾經車間里，屢次發生板式吊耳變形或斷裂，側壁式吊耳無平衡梁，吊完后，吊耳板沿吊索方向大撓度彎曲，幾乎拉斷。

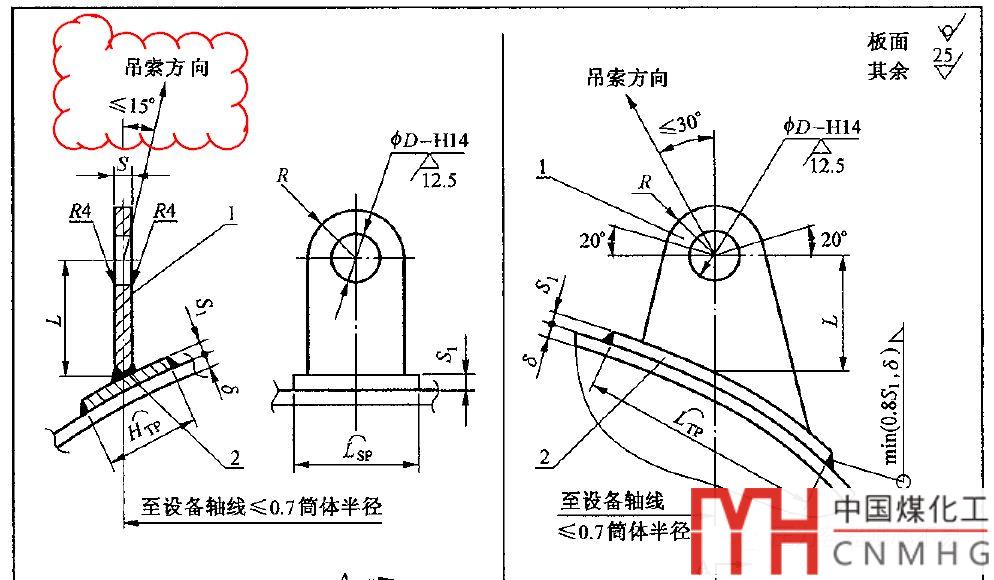

而HG/T 21574-2008中的TP型吊耳，對板式吊耳側向力方向給出了指導性的側傾角度小于15°。這個圖出現在規范上是一種誤導，給很多遵守規范的工程師一個錯覺，偏一些受側向力對于板式吊耳是沒有問題的。

實際上恰恰相反，由于不在吊耳板平面內，吊耳的抗彎模量急劇降低，破壞的可能性大大增加。

計算合格，余量很多的吊耳出現吊裝斷裂，一般都是沒有注意到在吊裝過程中，時刻保證受力在吊耳板平面內。這種情況一般出現在設備翻身，設備從臥到立的過程中，吊耳受力方向有很大的改變。

所以一般地：

SP側壁式的吊耳需要設置平衡梁。

HP臥式容器的吊耳需要調整好吊索的長度，其中III型的吊耳布置應該設置平衡梁以保證垂直起吊。

AP尾吊，應該注意和軸式吊耳成90°，特別是有兩個尾吊板時，應保證吊索與尾吊夾角不要太大，不宜超過5°。

TP封頭頂部吊耳，II型要注意從臥式到立式安裝過程中，避免吊耳受側向力。I型布置應該要設置平衡梁。
