在制圖中，很多重復利用的圖紙通過名稱就能夠區別。VCAD的圖庫1（快捷鍵是tk1）是將這種圖紙搜集并利用的圖庫。它將根據圖形名稱就能區分的dwg文件放入程序中（如圖框用A1，A2，換熱器數據表等等文字就能區分），能夠迅速的調入調出，支持擴展。實現對已有的圖形最大限度利用。

對于怎么制作自己公司的圖庫文件，在VCAD的說明中有詳細的說明。

為了讓用戶更好的自己定義圖庫1的內容，下面再對其制作細節做一些補充。

第一步：搜集圖庫1的資料

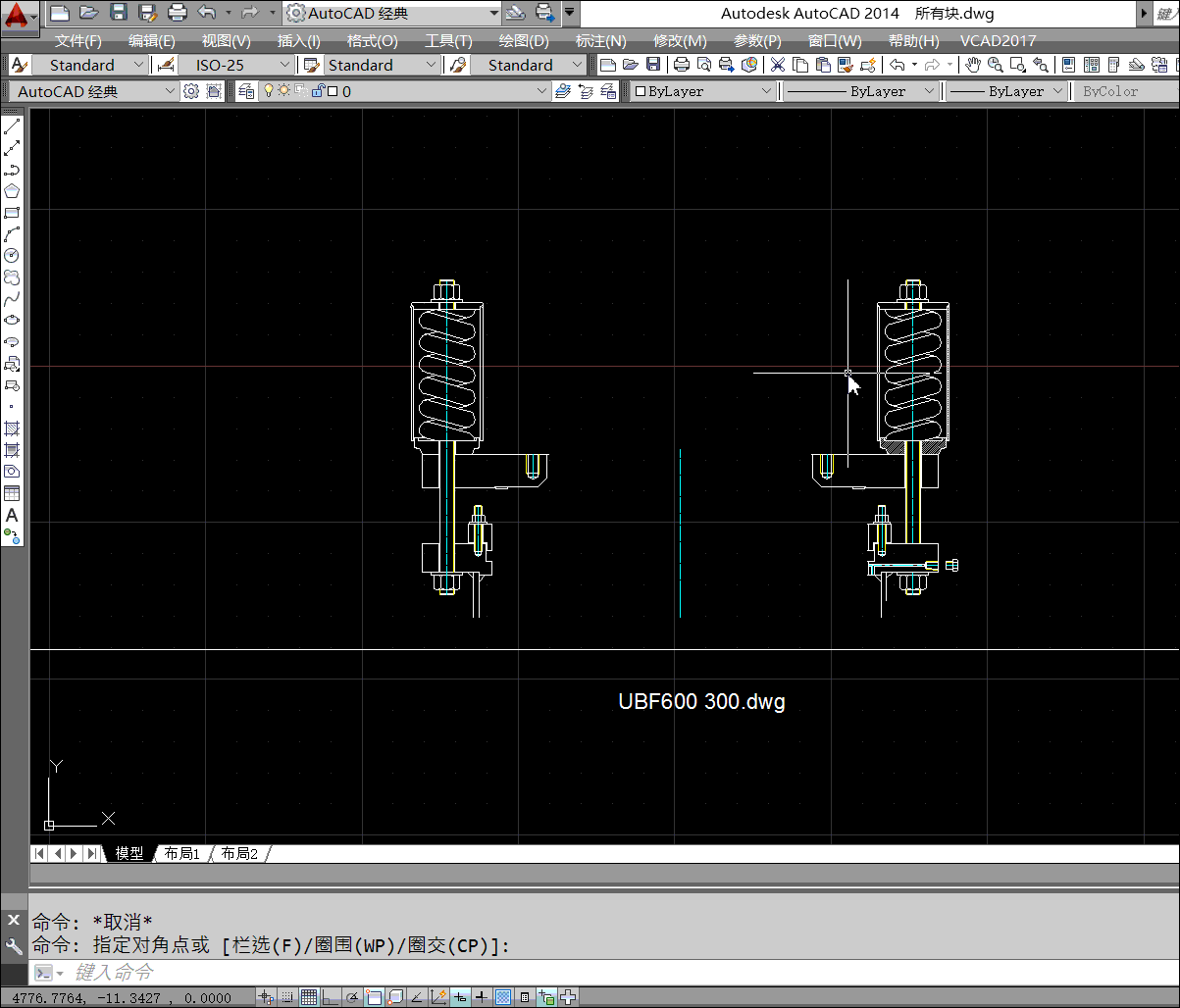

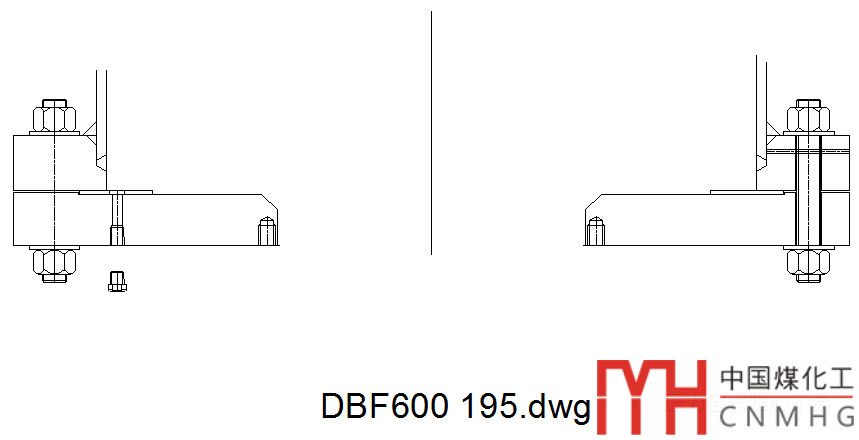

將搜集的圖塊一個一個在一張DWG中，并在圖塊名稱下方將其命名填寫好，如下圖所示。

總體效果如下圖。

第二步：使用圖庫1將制作圖塊放入tk1的文件夾。

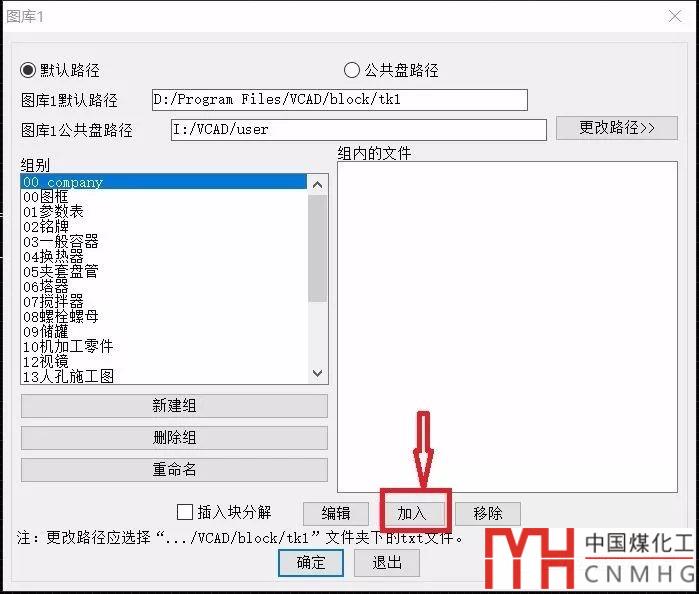

在命令行中輸入tk，點擊左側的組別，然后點擊加入

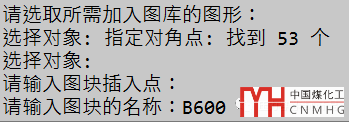

按照命令行提示，框選所需圖塊，輸入插入點，以及圖塊名稱。注意圖塊名稱不能有空格。如果一定要有空格，請看第三部。

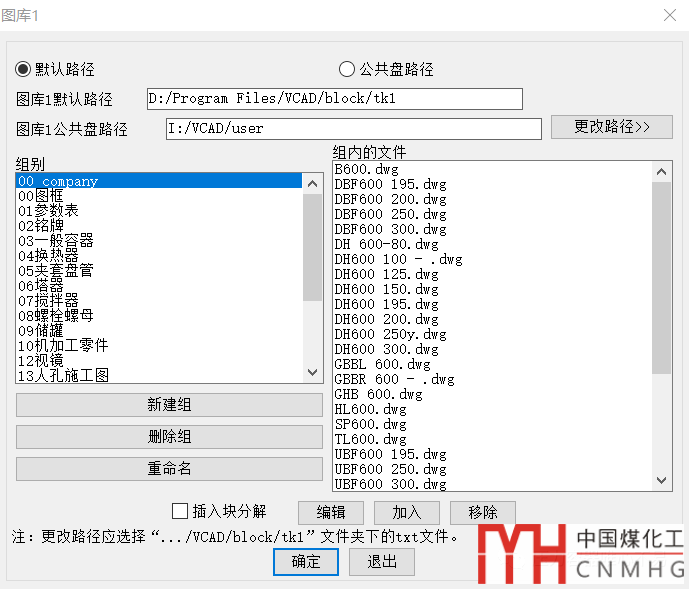

再輸入tk1，剛才做的圖塊已經到了組別里去了。

選定后點擊確定，就可以隨時插入了。

第三步：使用寫塊制作圖庫1

如果需要大批量制作圖庫，那么方便的還是使用寫塊方式制作圖庫。

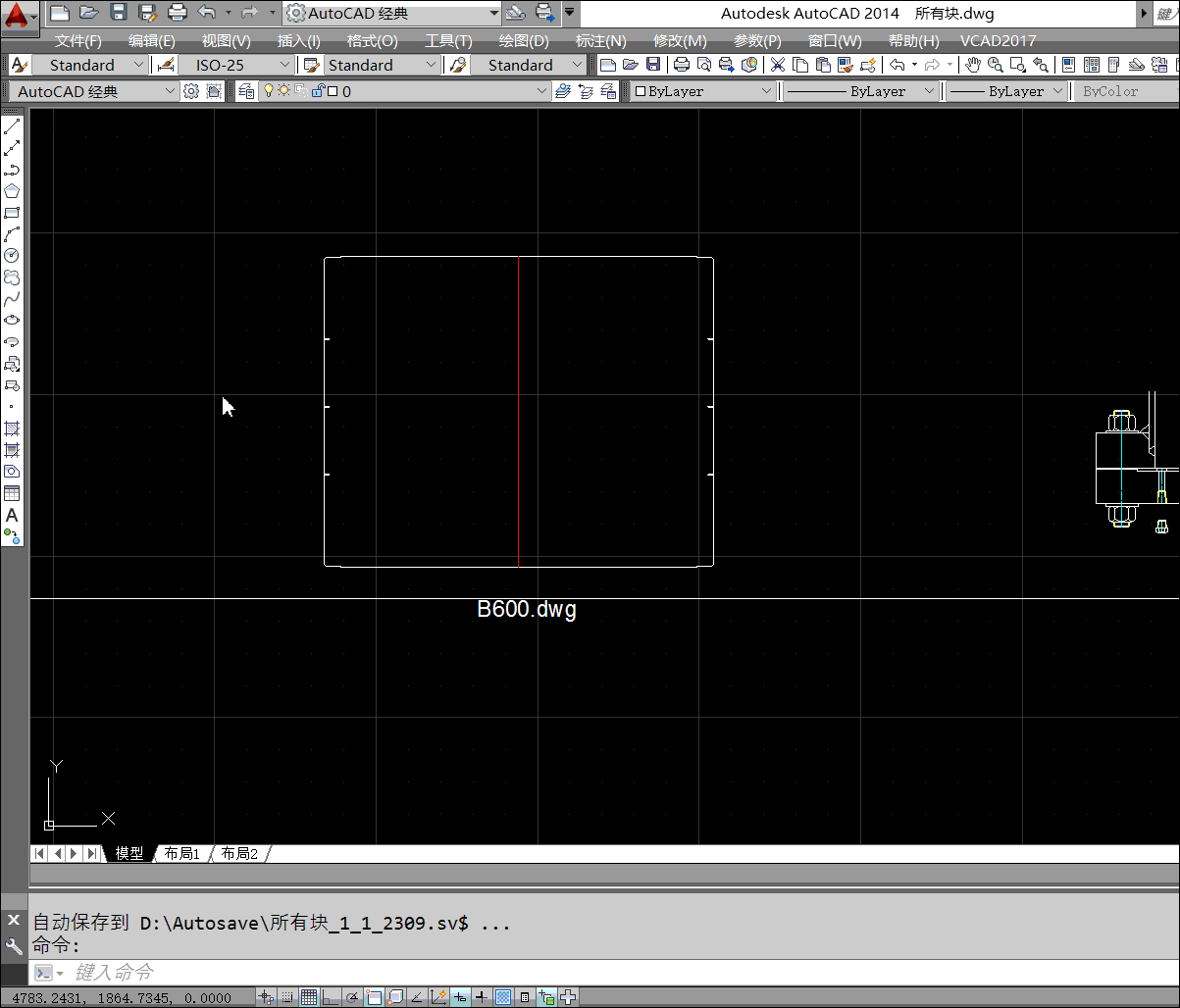

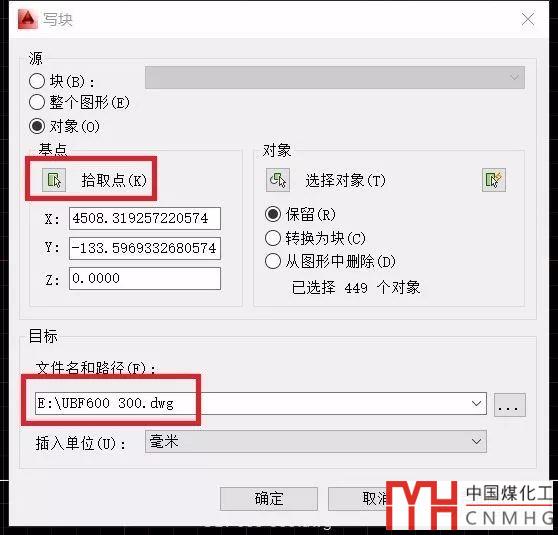

選擇所需要做的塊，然后在命令行中輸入“w”，會出現下面的界面。拾取插入點，并命名圖塊的名稱（此時名稱可以有空格）。

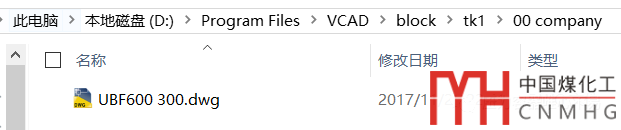

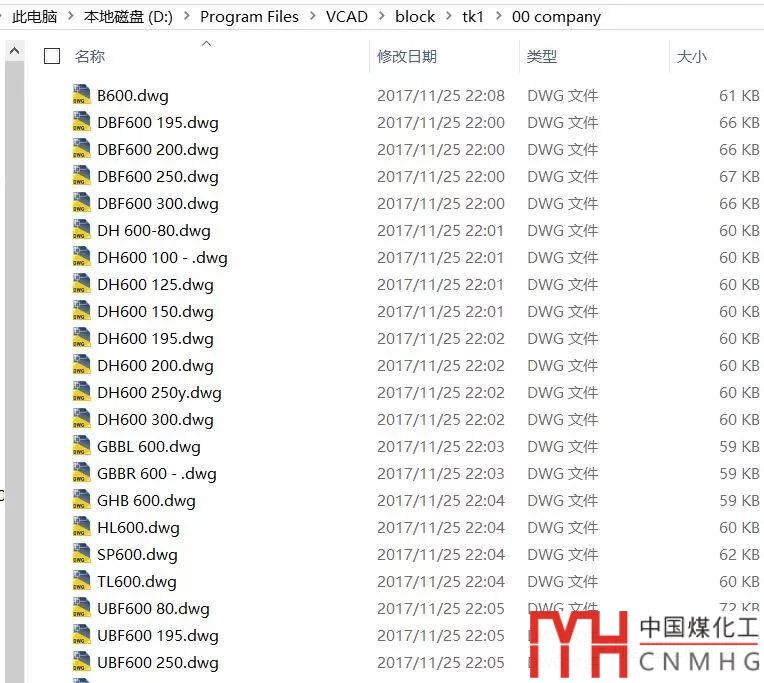

點擊確定。找到這個文件的路徑，將這個文件復制到“D:Program FilesVCADblocktk10 company”路徑下：

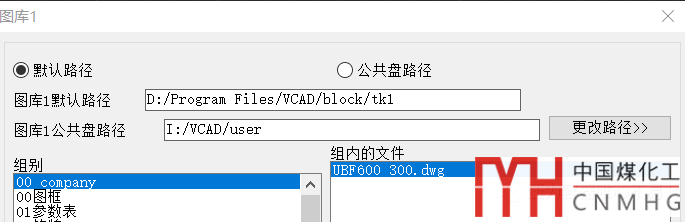

在命令行中輸入tk1，可以看到這個文件已經在tk1中調用了。

經過以上步驟，可以在tk1中方便的調用公司的圖庫了。

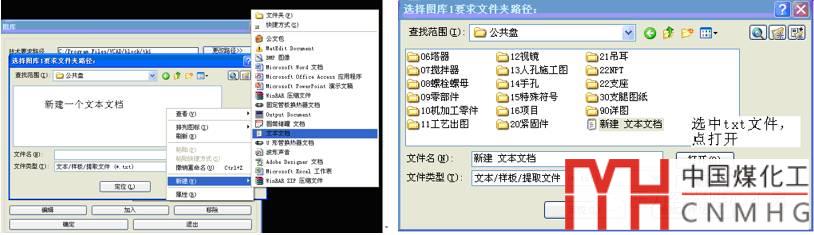

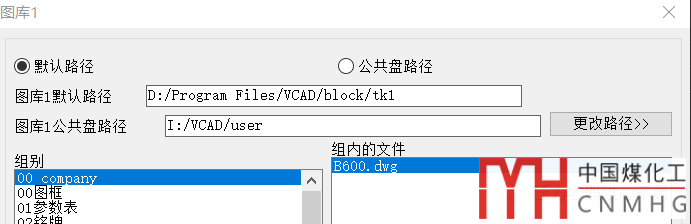

第四步：如果公司有公共盤，那么選擇公共盤，然后點擊“更改路徑>>”，選擇所更改路徑下面的一個.txt文件（如果沒有txt文件的話，可以右鍵->新建->文本文件）。下次打開的時候，路徑就修改完成了。如下圖所示。

每個員工都使用tk1從公共盤去調用圖庫文件，那么圖庫只需要少量的維護，就能使每個員工都能夠使用到最新，最完善的圖庫文件。不需要員工之間傳遞新的圖庫文件，從而造成公司版本節點不統一。

這個方案也是VCAD一直推薦的最好的解決方法。
