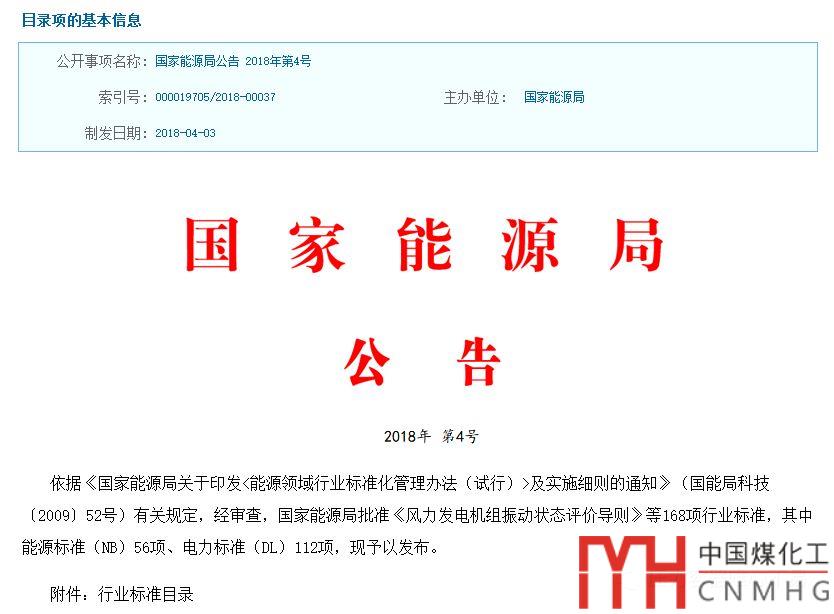

容器支座標準經過一年的公示，征求意見，終于發布了正式版本了。公告見鏈接：

http://zfxxgk.nea.gov.cn/auto83/201804/t20180412_3141.htm

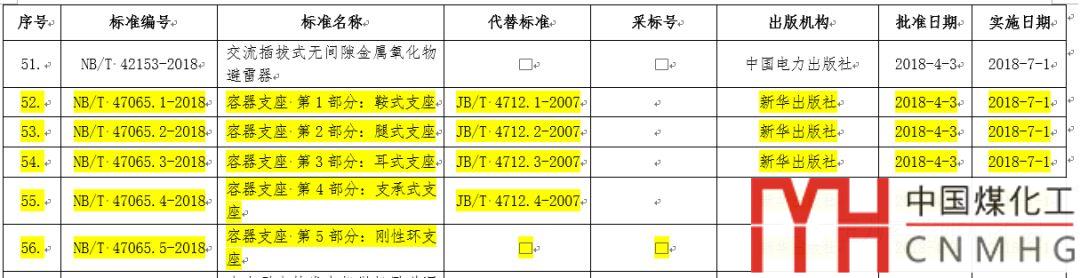

此次的容器支座在原來的基礎上，增加了剛性環支座。批準日期是2018.4.3，實施日期是2018.7.1.

故事1

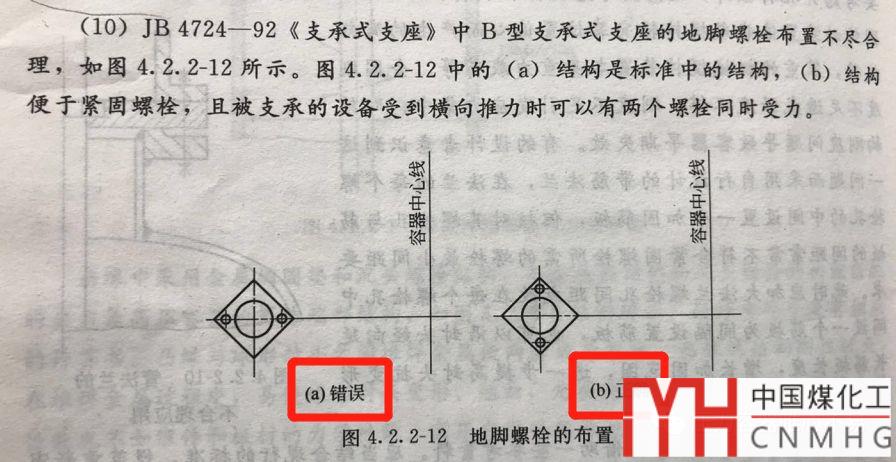

關于容器支座，王非老師對于支承式支座的地腳螺栓布置有過疑議，在《化工壓力容器設計-方法、問題和要點》一書中，認為JB 4724-92標準中螺栓孔應該周向布置而不是徑向布置。

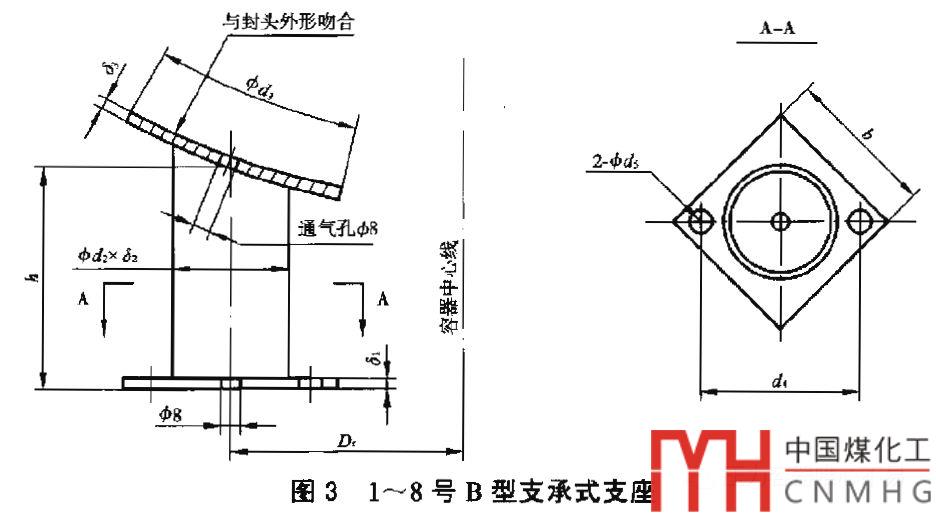

但是在改版的規范中，JB/T 4712.4-2007中螺栓孔的布置依舊是徑向布置。未做任何改動。見下圖：

在容器支座的征求意見稿中，終于將螺栓的布置改為周向了。雖然還沒有 拿到最終的版本，但是估計這次是真的要改掉了。王老師的在天之靈也要欣慰了。

從92年版的規范，到2018版的規范，一個合理的建議的小改動，真要改過來，已經26年了，這真是一個“真.傳統行業”啊。

故事2

關于容器支座的鞍座，我們知道，鞍座墊板起加強作用需要3個條件：

1. 鞍座墊板為包角+12°

2. 鞍座寬度大于b1+1.56sqrt（RT）

3. 鞍座厚度大于等于0.6倍的筒體名義厚度

在92版中鞍座的墊板尺寸較窄，導致很多鞍座計算通不過。很多人都很疑惑，到底標準鞍座安不安全？有人提出了一種方法：

當鞍座寬度不起加強作用，那么按照標準鞍座寬度，反算一個b‘，使得b‘+1.56sqrt（RT）小于鞍座寬度，這樣鞍座就起加強作用了，計算合格后，由于b‘小于b1，實際采用b1，采用更寬的筋板是保守的。所以標準鞍座是合格的。

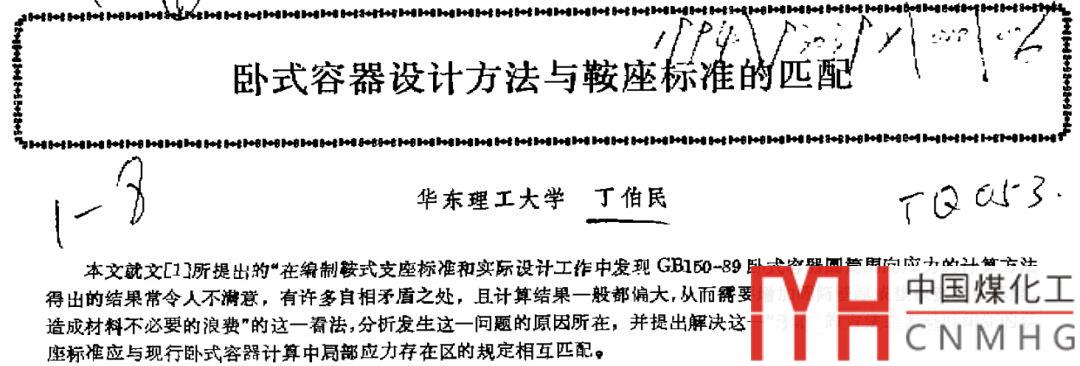

為此丁伯民教授專門寫了一篇文章《臥式容器設計方法與鞍座標準的匹配》

結論是不建議修改zick法，不建議采用反算b‘的方法。應該修改標準規范，最后標準規范在2007版的鞍座中，墊板都加寬了，到現在，已經很少見鞍座墊板不起加強作用了，如果不起加強作用，就加長墊板使之能起加強作用。

VCAD將在2018版正式版中（6-8月份發布），添加NB容器支座，請大家一如既往的支持。
