IEC61131-3為PLC編程開發定義了一個軟件模型，該模型描述了如何采用分層/分級的方法將一個復雜的項目分解成若干小的組成部分，并定義了各部分之間的接口規范。今天這篇文章，我們來介紹下這個軟件模型，并結合西門子PLC、Codesys軟PLC分析下該模型。

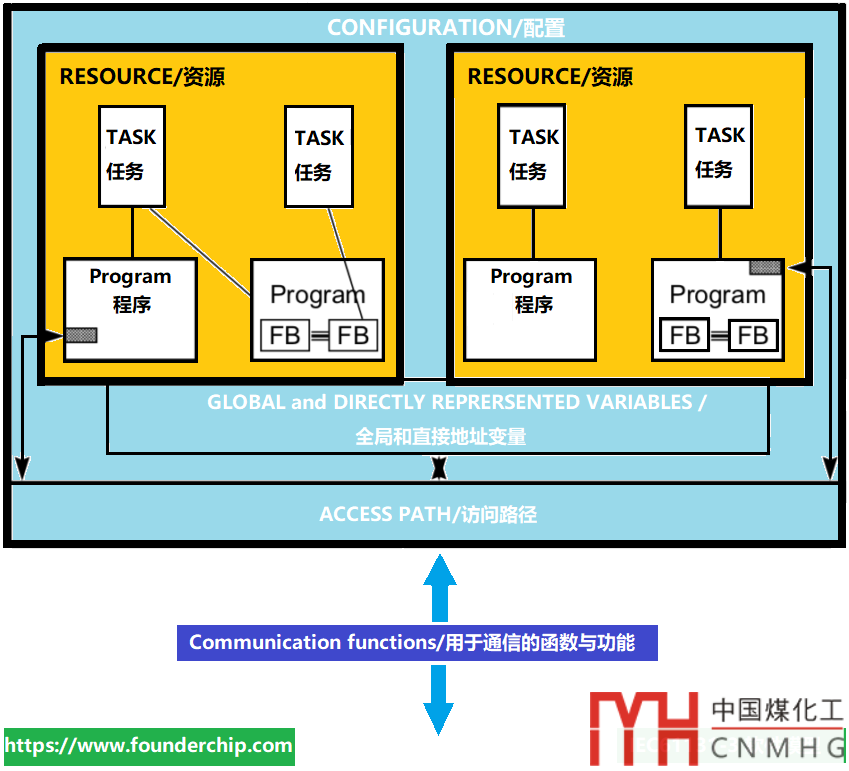

下面這張圖就是IEC61131-3定義的軟件模型：

從圖片中可以看出，該軟件模型定義了配置、資源、任務、程序組織單元(功能、功能塊、程序)、全局變量、訪問路徑等等。我們來詳細介紹下：

1、配置（Configuration）

配置位于軟件模型的最上層，可以理解成一整套控制系統。對于小型控制系統而言，比如一個由CPU ST20組成的簡單控制系統，屬于一個配置；而對于復雜控制系統，比如一個由多個CPU組成的、具有分布式模塊的控制系統，也屬于一個配置。配置就是一套控制系統，或者是一套設備，在Codesys V3版本之后直接將其稱為“設備”；一個配置由一個或幾個資源組成。

2、資源（Resource）

資源位于軟件模型的第二層，用于支持任務的運行。對于一個小型控制系統，比如上面說的CPU ST20系統，資源可以理解為CPU本身。對于具有多個CPU的大型系統，每一個CPU都是一個資源。資源可以包含多個任務、程序組織單元等。在Codesys V3版本之后，資源被稱為“應用”。

3、任務（Task）

任務是程序的調度者，用來執行一個或多個程序(Program)。任務分為很多類型，比如：主任務、周期性執行的任務、由中斷觸發的任務等等。西門子PLC中的組織塊就屬于任務的角色，OB1相當于主任務、OB30~OB38屬于周期性執行的任務、OB82屬于診斷中斷的任務等等；在Codesys中，任務分為周期型(Cyclic)、事件型(Event)、自由運行型(Freewheeling)、狀態觸發型(Status)。周期型任務是以固定時間間隔來執行；事件觸發型任務在事件變量的上升沿開始執行；自由運行任務其內部程序在任務啟動時就開始執行，程序的執行不受掃描周期的影響；狀態觸發型任務當其狀態變量變?yōu)門RUE時開始執行；任務具有不同的優先級，優先級高的任務可以中斷優先級低的任務而搶先執行；

4、程序組織單元(Program Organization Unit,POU)

程序組織單元是用戶程序的基本單位，包括變量聲明區和代碼區兩部分。變量聲明區用來定義該P(yáng)OU中使用的變量的名稱、類型及初始值；代碼區是使用IEC61131-3推薦的五種編程語言寫的程序代碼。

IEC61131-3定義了三種程序組織單元：功能(Function)、功能塊(Function Block)和程序(Program)。

功能(Function)是包含局部變量和指令的代碼，可以設置輸入/輸出參數。功能沒有靜態變量，因此每次調用都會產生同一個結果；

功能塊(Function Block)與功能的區別在于它有屬于自己的存儲區，可以存放靜態變量。功能塊也可以設置輸入/輸出參數，但由于程序代碼中靜態變量可能發生變化，因此對于功能塊的調用并不一定產生同樣的結果；

可以將程序中經常使用的代碼（比如電機運行控制）寫成功能或者功能塊，這樣就可以反復調用。既能節省項目編程的時間，又提高了程序的可讀性，體現了該軟件模型將復雜任務分解成小的簡單模塊的思想。

程序(Program)可以分為主程序與子程序，可以被任務啟動，并調用功能或者功能塊。程序中可以定義全局變量、地址映射、局部變量等等；

5、全局變量、訪問路徑

全局變量用于程序組織單元之間交互數據，訪問路徑提供了當前配置對外通信的接口。

好了，關于IEC61131-3的軟件模型就先介紹到這里。后續文章我們會繼續該標準的介紹。
