在易維通的匠說上有網友留言S7-1200與S7-200的Modbus通信問題，我做了簡單的回答。由于通信涉及很多方面，回答者只能根據提問者反饋的情況，猜測可能的問題原因。而當通信出現故障時，不同的情況遇到的問題可能不一樣，無法一概而論。因此，我想最好的辦法是做一個通信連載的教程，把整個流程梳理一遍。當你有了基本概念，再根據自己的實際情況，有針對性的查找原因會更簡單些。

本章我們先簡單介紹下Modbus的通信原理，然后介紹下例程中需要用的硬件及網絡的拓?fù)浣Y(jié)構。

Modbus RTU是一種主從通信協議，其物理層采用RS485網絡。RS485的串行通信規程中規定應用數據單元（Application Data Unit，ADU）的最大長度為256個字節。在Modbus RTU協議中，從站地址占用1個字節，校驗位占用2個字節，因此協議數據單元PDU（Protocol Data Unit）的最大長度為256-1-2=253字節。

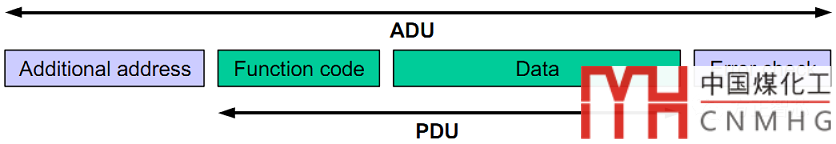

在協議數據單元PDU中，功能代碼占用1個字節，因此數據長度為0~252個字節。如下圖：

Modbus通信協議的PDU包括三種：

1）Modbus請求PDU（Modbus Request PDU）；

2）Modbus應答PDU（Modbus Response PDU）；

3）Modbus異常應答PDU（Modbus Exception Response PDU）；

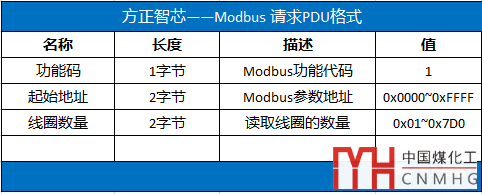

以功能代碼“0x01”為例，其請求PDU的格式如下表：

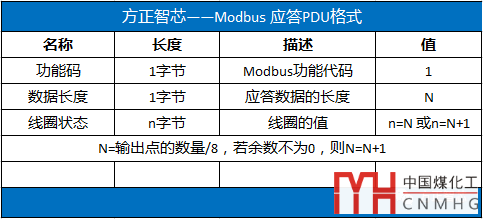

其應答PDU的格式如下表：

不同的功能碼其數據長度的單位不同。位操作的功能碼，其請求數據的長度以“位”為單位；字（WORD）操作的功能碼，其請求數據的長度以“字”為單位；

比如：功能碼0x01（讀取線圈），其請求數據（線圈數量）是以“位”為單位的；而功能碼0x03（讀取保持寄存器），其請求數據（保持寄存器）是以“字（WORD）”為單位的；

Modbus通信協議規定了不同的參數地址，與PLC的CPU地址有一種對應關系。以S7-200 Smart為例，Modbus參數地址與CPU的地址的對應關系見下面的表格：

本例程主站采用S7-1200的PLC，從站采用S7-200 Smart的PLC。

1、硬件配置：

1.1 主站：

S7-1200 CPU1215C；

CM1241-RS485；

1.2 從站：

S7-200 Smart CPU ST40；

2、通信任務：

2.1 Modbus主站讀取從站Modbus參數地址40001開始的10個字長的數據；

2.2 Modbus主站將6個字長的數據寫入到從站起始Modbus參數地址40011；

2.3 Modbus主站讀取從站Modbus參數地址10001開始的8個位的數據；

2.4 Modbus主站將8個位寫入到從站Modbus參數地址00001；

3、網絡連接：

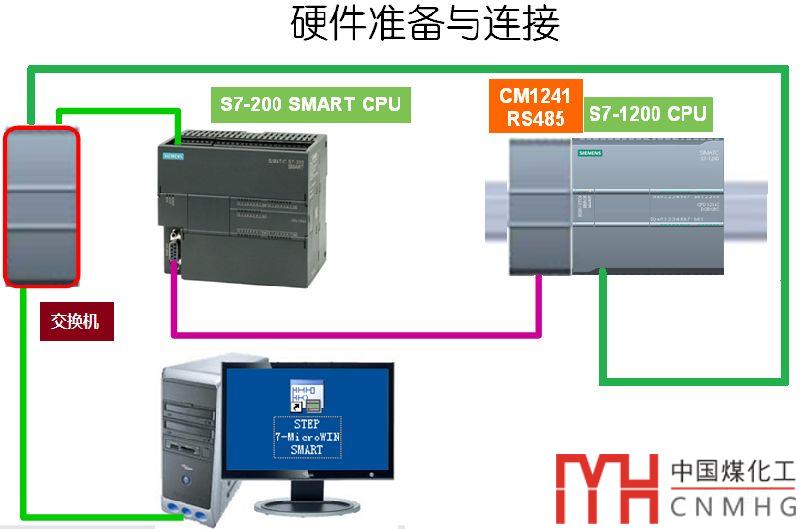

主站的CM1241-RS485模塊通過Profibus電纜連接到從站CPU ST40本體的RS485端口；為了監控和下載程序方便，可以用交換機將CPU ST40、CPU1215C和編程電腦PG/PC連接起來。整個網絡拓?fù)鋱D如下：

關于Modbus的通信原理及本例程的網絡拓?fù)浣Y(jié)構就介紹到這里，下一篇文章我們介紹Modbus主站CPU1215C的配置。
