前面的文章我們談過皮爾磁（Pilz）的安全繼電器（PNOZ X3），今天我們來聊聊Pilz的另外兩款安全繼電器產品：PNOZ X2.7P和PNOZ X2.8P。

與PNOZ X3相比，PNOZ X2.7P和PNOZ X2.8P這兩款安全繼電器主要用于急停按鈕和安全門，結構相對簡單些。從名稱中可以看出，PNOZ X2.7P和X2.8P親緣關系很近，兩者具有相同的內部電路原理圖。不同之處在于：PNOZ X2.8P支持自動復位功能（Auto reset），PNOZ X2.7只能手動復位（Manual Reset）。以下我們以符號“PNOZ X2.7P/X2.8P”對兩者進行統一介紹。

PNOZ X2.7P/X2.8P可以使用直流24V（DC 24V）或交流24V（AC 24V）供電，有6個安全接線端子：S11、S12、S21、S52、S22和S34。可組成兩路安全通道和一路復位通道。其中，S52和S22構成安全通道1（CH1），S12和S21構成安全通道2（CH2）；S11連接電源正極，S21連接電源負極，S34用于復位；

除了安全回路，PNOZ X2.7P/X2.8P還有三路輔助常開（NO）通道和一路常閉（NC）通道。常開通道包括13-14、23-24和33-34，常閉通道為41-42；輔助通道不能連接到安全回路中。

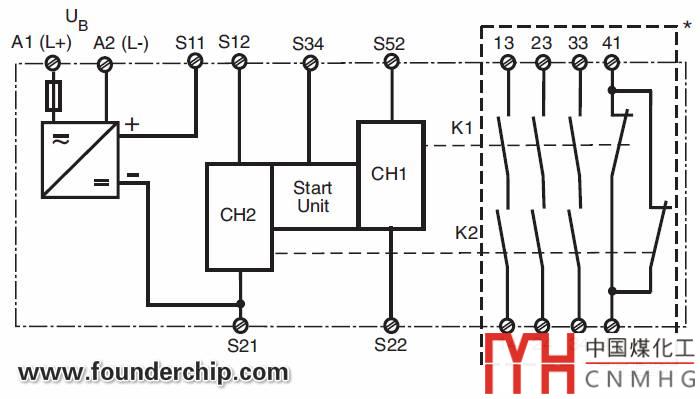

下面這張圖，是PNOZ X2.7P/X2.8P的內部電路圖：

PNOZ X2.7P/X2.8P提供三個LED指示燈，分別用來指示電源（PWR）、通道1（CH1）和通道2（CH2）的狀態。

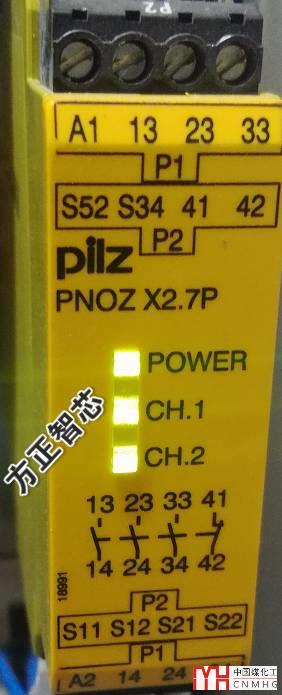

當電源接通且兩路安全通道均處于閉合狀態時，三個LED燈均會點亮。此時輔助常開觸點（通道）閉合，常閉觸點（通道）斷開；安全繼電器的狀態指示如下圖：

當安全通道斷開（比如：按下急停按鈕）時，通道（CH1和CH2）指示燈熄滅，輔助常開觸點（通道）斷開，常閉觸點（通道）閉合；安全繼電器的狀態指示如下圖：

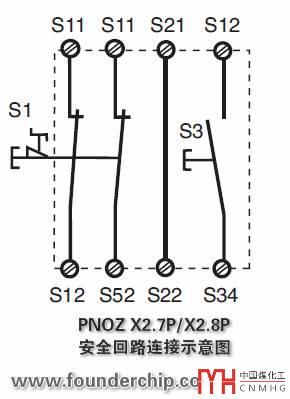

PNOZ X2.7P/X2.8P雙通道安全回路連接（急停按鈕）的示例如下圖：

當拍下急停按鈕，安全通路斷開，安全繼電器被觸發；當急停按鈕恢復、安全通路的外圍重新閉合時，安全繼電器是否能恢復工作狀態取決于復位的設置。

對于PNOZ X2.8P來說，可以用導線直接把S12和S34連接起來。此時，若外圍的安全回路從斷開狀態恢復到閉合狀態，安全繼電器將自動復位（Auto Reset），兩個安全通道的指示燈將被點亮。

對于PNOZ X2.7P來說，必須在S12和S34連接一個常開觸點（或按鈕），讓S12-S34之間先導通再斷開，以此來復位安全繼電器。這種復位稱為手動復位（Manual Reset）。

安全繼電器被觸發后必須復位才能恢復工作（兩個安全通路的指示燈全部被點亮），PNOZ X 2.8P支持自動復位和手動復位，而PNOZ X2.7P僅支持手動復位。

好了，關于安全繼電器PNOZ X2.7P和PNOZ X2.8P就先聊到這里了，相關參考文章：如何使用Pliz的安全繼電器？（內有接線圖）
