每天有不少網友在信息和QQ群問問題，這里將前一天比較有代表性的問題匯總一下，希望對大家有用!

一、為什么另存圖紙時不彈出對話框？

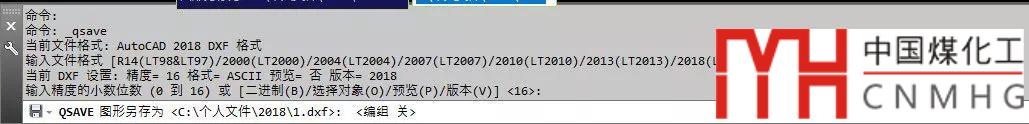

另存圖紙的時候不彈出對話框，卻提示讓選擇文件版本，設置格式，輸入文件名等，如下圖所示。

如果打開、保存文件的時候不彈出對話框，是因為顯示文件相關對話框的變量被設置成關閉，此變量是FILEDIA。

解決方法如下：

輸入FILEDIA，回車，輸入1，回車。

但這個問題沒有那么簡單，因為遇到問題的人肯定不會自己去修改這個變量，如果遇到這個問題，估計是用了什么批量處理文件的插件，在處理文件過程中將這個變量設置成了0，但在運行時出錯了，導致沒有將變量恢復為1。所以要真正解決問題，需要看什么情況下會出現這個問題，找到問題產生的根源。

為什么CAD打開保存圖紙或執行某些命令時不彈出對話框？

二、為什么看起來長度差不多的線查詢的長度差很多？

兩條直線看起來長度差不多，但用DI測量長度卻差了10倍，如下圖所示。

其實從上面的截圖看地很清楚了，之所以長度差很多，是因為其中一條直線有Z坐標，也就是說直線的兩個端點不在同一個平面上，Z軸方向有增量。

要想讓這些直線恢復正常，就需要將圖形的頂點的Z坐標都調整為0。

每日一貼——CAD圖形如何Z軸歸0？

三、為什么寬多段線打印出來線寬跟其他細線差不多？

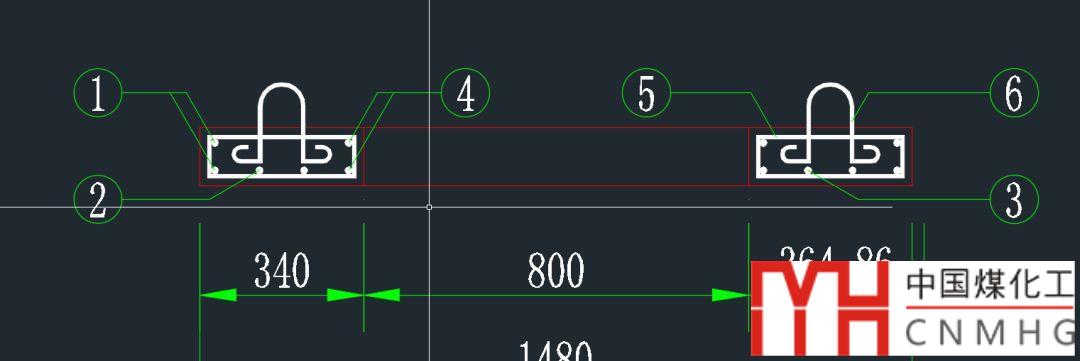

上周有人問過類似問題，圖中看起來明顯比其他線粗的線，如下圖所示。

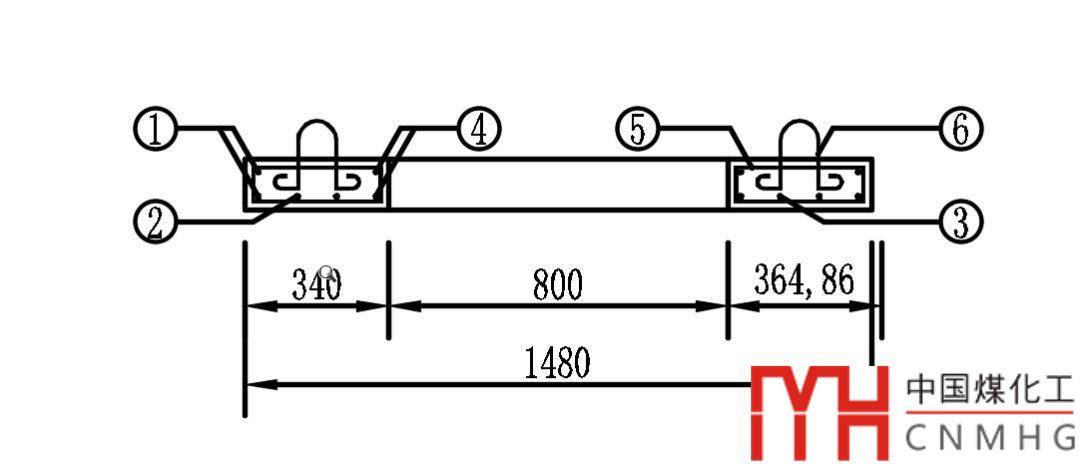

打印出來確實這樣的效果。

看來很多人對設置了寬度的多段線打印時的寬度和打印線寬有什么區別，另外對打印線寬和默認線寬的設置也不太了解。這里重新將上周和之前文章鏈接再發一下，不了解的可以看一下。

為什么CAD多段線設置了寬度但打印時跟其他線沒區別？

每日一貼——CAD中如何設置線寬的顯示和打??？

四、如何打開和關閉右上角那個調東南西北方向的工具？

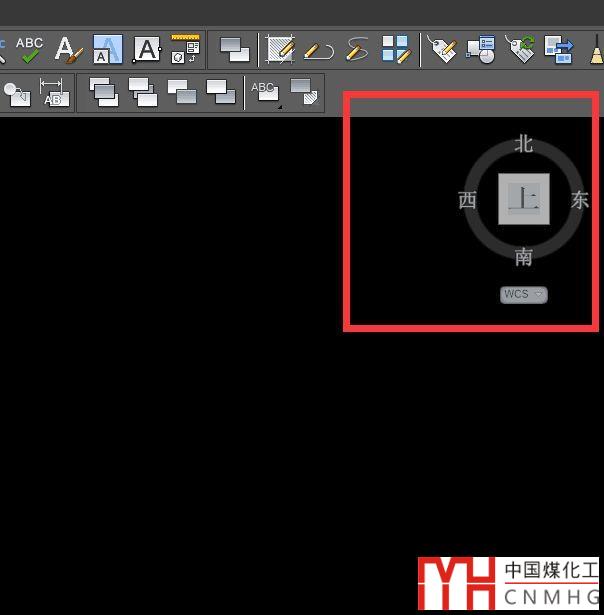

在高版本CAD圖形窗口的右上角，有一個顯示方框和東南西北的工具，這個工具是方形的VIEWCUBE（可以翻譯成視圖方塊）和圓形的SteeringWheels(類似舵盤)，如下圖所示。

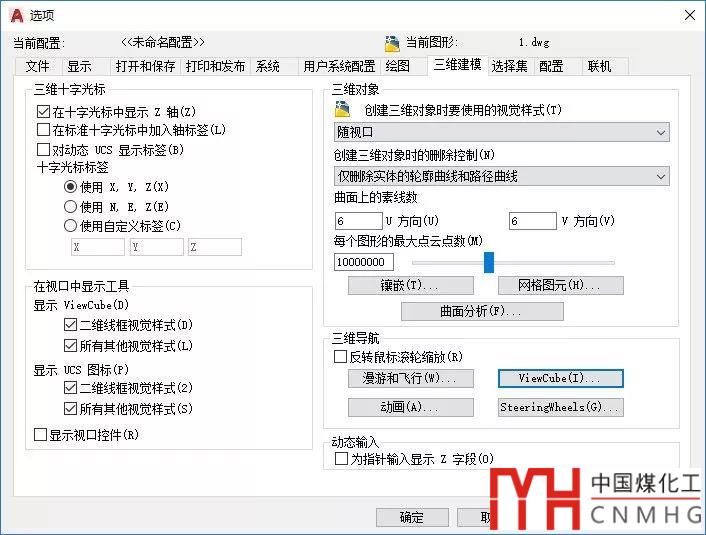

這個工具可以用NAVVCUBE變量打開和關閉。也可以在選項對話框里設置這個工具的顯示效果，如下圖所示。

五、半徑標注的怎自怎么能改成水平的？

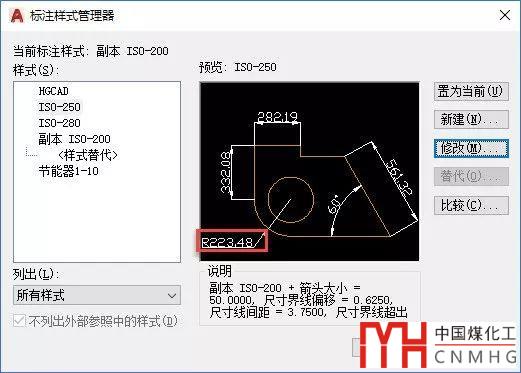

昨天我解答過這個問題，但有網友指出了問題，說直接將文字對齊水平，此標注樣式所有標注的文字都會變成水平，如下圖所示。

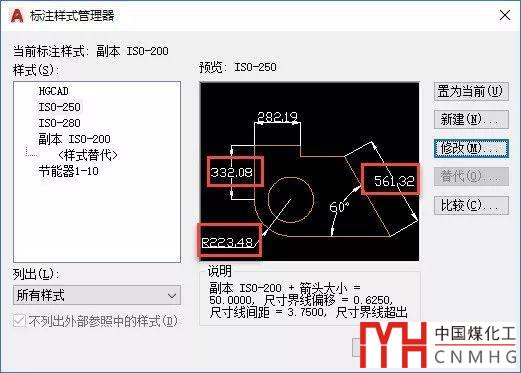

網友說應該設置成ISO標注，這樣其他標注仍和標注線對齊，但半徑標注可以變成水平方向，如下圖所示。

謝謝網友的指正！

上面是今日網友問的幾個比較有代表性的問題，還有昨天說得不太對的問題，簡單講解并附上相關文章鏈接，希望能幫大家更容易找到答案。

以上技巧適用于AUTOCAD及浩辰CAD等類似軟件。
