之前發過縮放SC命令相關文章，但最近還是有初學者問相關問題，因此決定將之前的文章重新整理，插入一個操作演示的動圖，希望能更好地幫助大家掌握縮放的操作。

縮放SC命令其實和旋轉RO很像，旋轉是改變圖形的角度，縮放是改變圖形的比例，兩個命令的參數是類似的，但由于CAD只支持等比縮放，所以縮放命令操作還是比較簡單的。

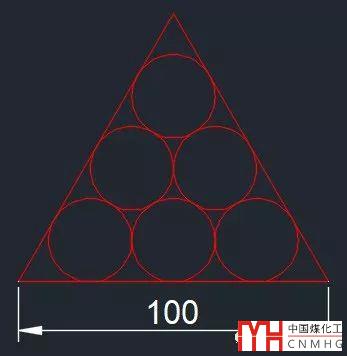

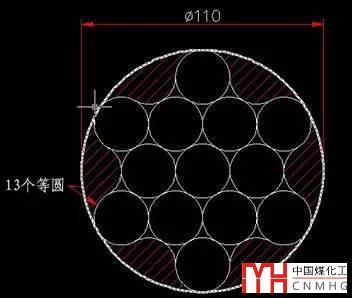

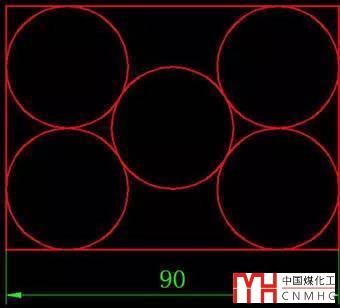

縮放SC命令執行后，命令會提示讓我們直接輸入縮放的比例，也可以選擇縮放的同時復制，當然我們要重點介紹的還是縮放的最后一個參數：參照（R）。縮放的參照R選項在網上流傳的習題中經常會用到，這些練習圖有時只給出一個尺寸，比如下面幾個例圖。

看到這些圖形，初學者往往會覺得無從下手，如果要先按已知尺寸畫出外邊的圖形，然后再去辦法畫內部那些圓，估計想破腦袋也畫不出來。但如果你知道縮放的參照參數的用法，換一種思路來畫這些圖形就比較簡單了，所以這里重新再講一下，希望對初學者幫助。

內部這些小圓都是相切的，無論一排4個還是3個，還是一列2個，通過簡單的復制、旋轉復制就可以畫出來，完后在畫好的小圓外面在畫矩形、三角形或圓就變得簡單了。

這里簡單介紹一下最后這張三角形的畫法。

1、先隨意按照一個半徑畫一個圓，當然也可以繪制一個預設半徑的圓，比如將半徑設置為10。

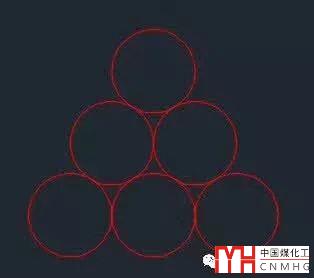

2、利用象限點捕捉橫向復制3個，然后再將一側兩個圓繞另一個圓的圓心旋轉60度的同時復制，然后再將中間的圓橫向復制一個，這樣就畫了所有的圓，如下圖所示。

3、利用切點捕捉畫出外圍的三條切線，用圓角命令將他們連接成三角形，如下圖所示。

現在我們并不知道三角形的邊長是多少，這并重要，我們只需要知道最終它的尺寸是多少。

每日一貼——CAD圓角FI一些特殊用法

每日一貼——CAD對象捕捉的相關問題和技巧

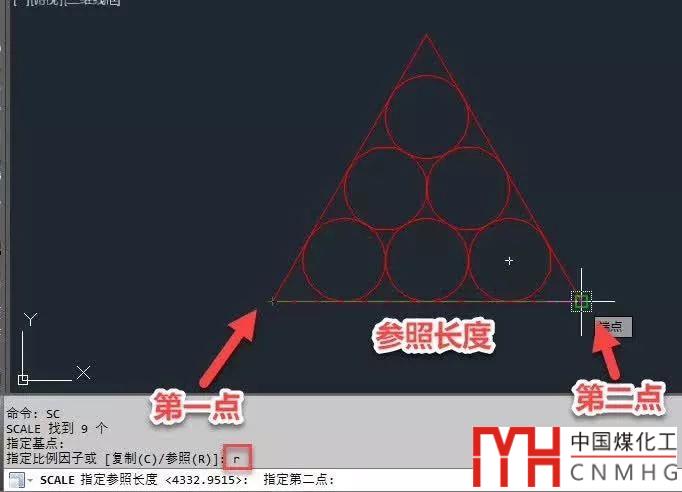

4、輸入SC，回車，框選三角形和圓后回車，指定到三角形底邊的一個頂點為基點，輸入R，回車，命令行會提示指定參照長度，我們并不知道現在三角形底邊的長度，因此需要通過捕捉底邊的兩個點來確定參照長度，如下圖所示。

指定完第二點后，命令行會提示輸入新長度或點（P）參數。

5、提示指定新長度的時候輸入100，最終的圖形就可以完成了。

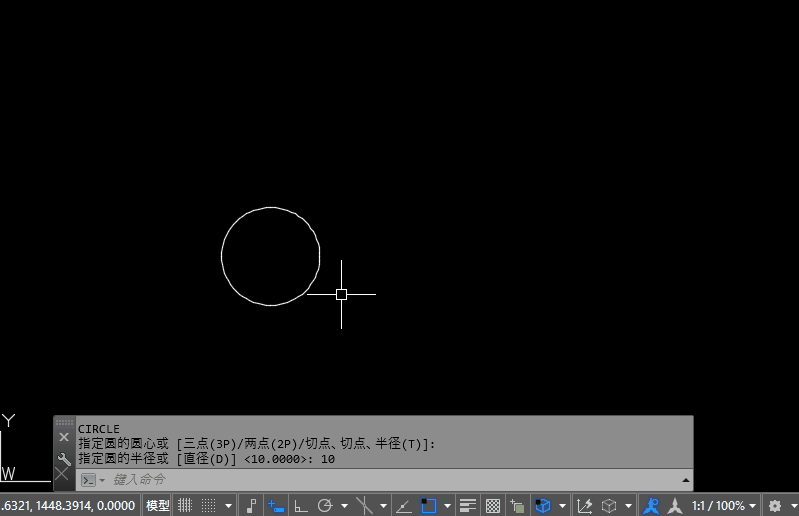

上面的操作講解得比較簡單，如果沒有看明白，可以再看下面的動圖。

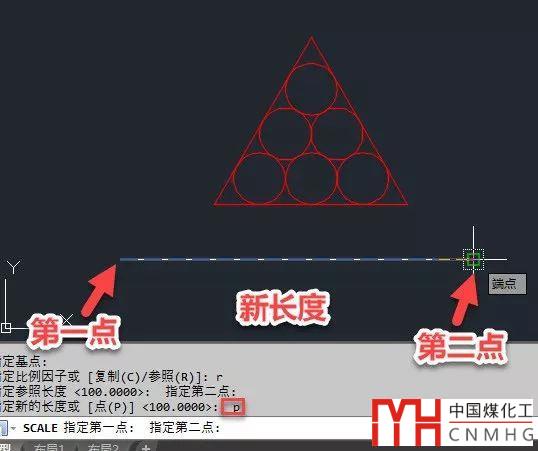

如果我們需要底邊的尺寸與圖中其他圖形相同，可以輸入P選項，回車，在圖中再去拾取兩個點來作為底邊縮放后的尺寸，比如我們要讓三角形的底邊的長度跟圖中未知的直線長度相同，就可以利用P選項，如下圖所示。

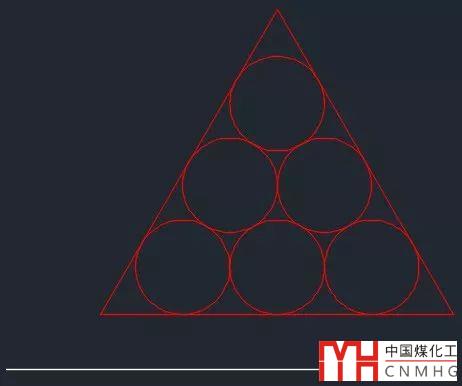

縮放結果如下圖所示。

其實在之前發的一些帶視頻的練習中也多次用到縮放的參照參數，可以看看之前發的與參照的縮放參數相關的練習圖和相關文章。

CAD繪圖練習（二）

CAD繪圖練習（二十）

利用縮放SC命令確定直線位置

如何把一個圖形縮放為想要的尺寸？你用過SCALE的參照(R)參數嗎？

以上技巧適用于AUTOCAD和浩辰CAD等類似的CAD軟件。
