這個問題很早就寫文章講過，但當時并不了解產生這種圖紙的原因，最近一段時間通過跟多位網友交流過類似問題，基本知道了這類圖紙產生的原因，而且總結出了更簡單的解決辦法。今天又有一位網友遇到了類似問題，借這個機會將這個問題重新講一下。

問題現象：

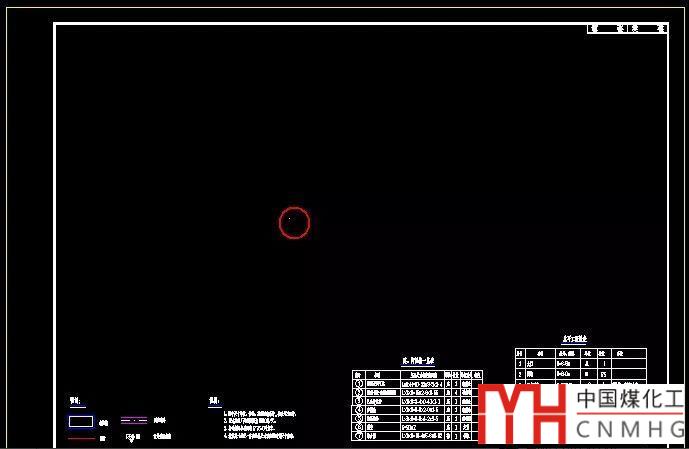

一、雙擊鼠標中鍵（全圖縮放）后圖紙突然不見了。

以前網友提過類似問題：保存圖紙后圖紙大小沒有變，還是3MB，但無論如何縮放都看不到圖形，下面是網友發過來的照片。

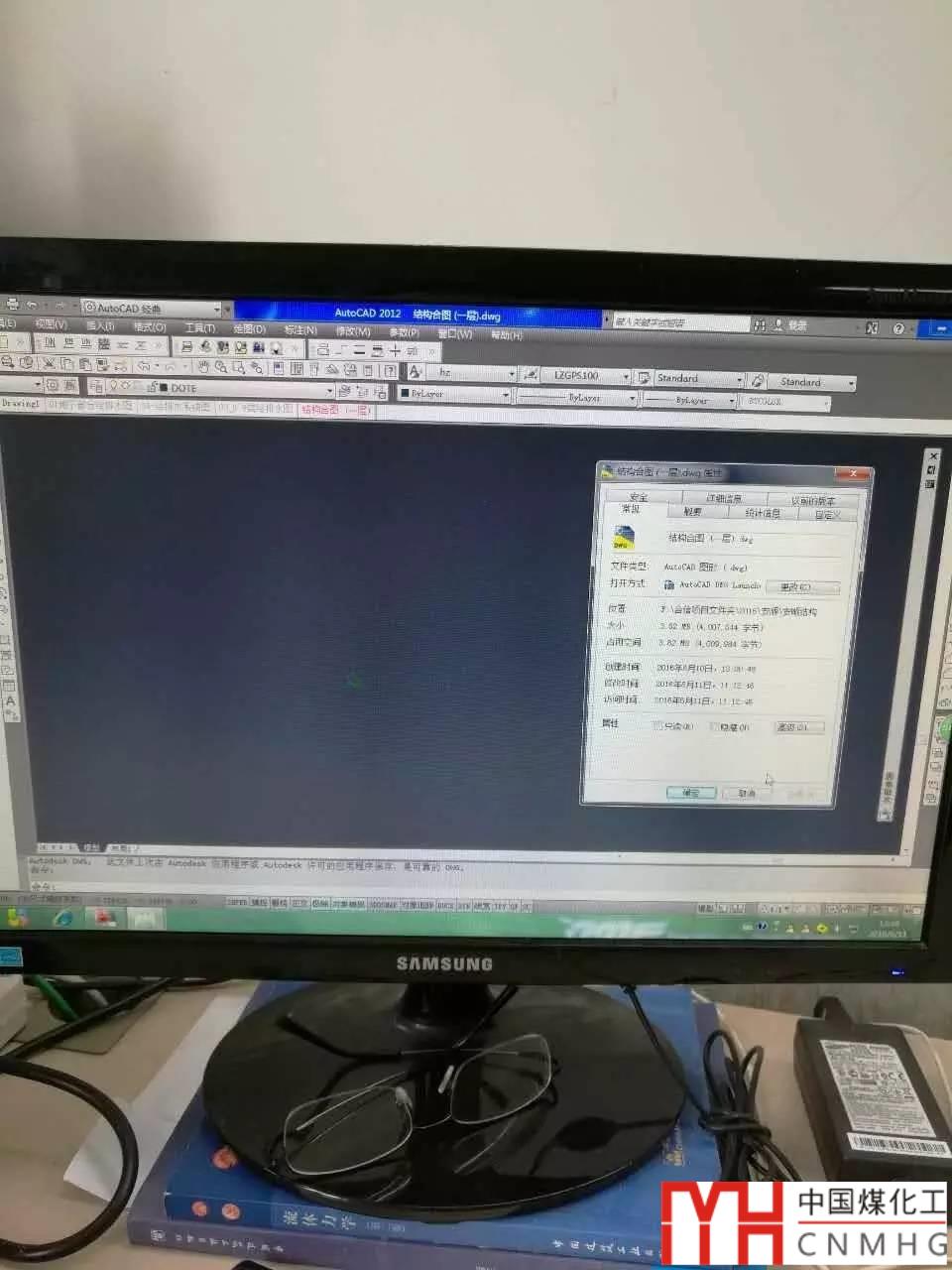

圖紙還有3MB度，但圖面上看不到任何東西。

二、圖形變成一個小點，鼠標滾輪縮放不起作用。

今天網友的問題就是這樣的：在布局空間創建視口，點進去地形圖就是一個小白點，可是怎么滑動滾輪都放大不了，如下圖所示。

問題的原因：

這些圖紙問題的原因是一致的：在離主體圖形以外的很遠的地方有多余的圖形。這個距離通常是10的幾十次方，第一次遇到的圖紙坐標的數量級是10的30幾次方，后來有陸續遇到過60次、70次甚至90次方的圖紙。

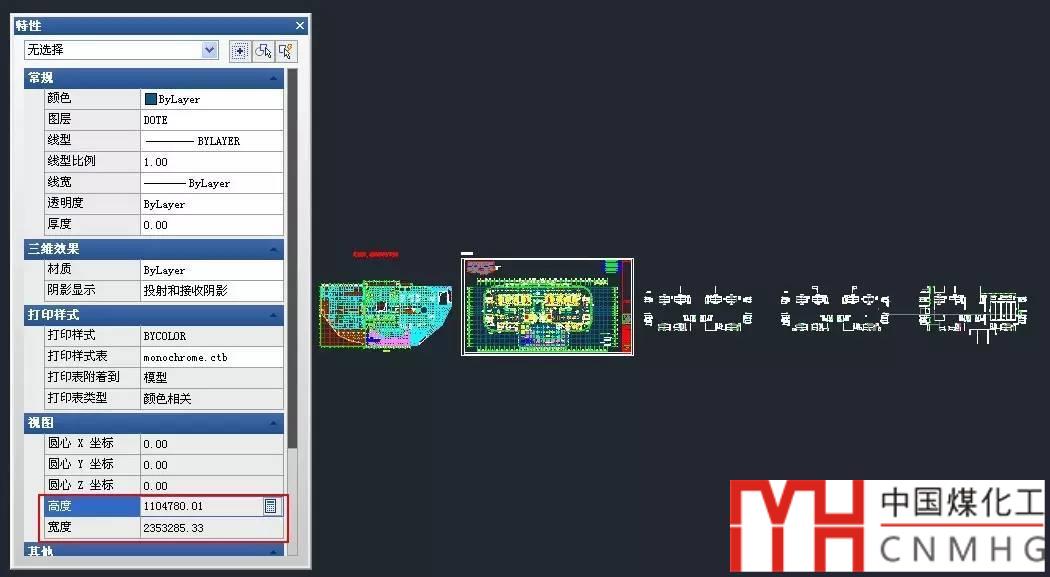

不選擇任何對象，在特性面板（CTRL+1）中可以看到視圖尺寸，如下圖所示。

上面截圖中視圖高度是10的36次方，今天網友的視圖尺寸比這個尺寸要大很多，光標的坐標達到了10的67次方，如下圖所示：

當視圖尺寸達到這種數量級，滾輪縮放基本上看不到效果，即使是用窗口縮放，每次用很小的窗口框選看到的小白點，也很難將圖形縮放的正常狀態。

這類圖紙產生的根本原因：

經過跟多位網友交流后，基本確定了這類圖紙產生的原因，是因為開始圖紙中出現了Z坐標，也就是有圖形不在XY平面的情況，于是一些網友就使用了網上流傳的Z軸歸零插件和方法，基本思路如下：

1、CTRL+A將圖形選中。
2、使用移動(M）命令,以原點為基點，輸入0,0,0，回車定，目標點坐標輸入0,0,1e99(是數字一、英語字母E和數字九九，表示10的99次方)，確定。意思就是將所有圖形移動到無窮高處。
3、CTRL+A將圖形選中。
4、使用移動(M）命令,以無窮高處為基點，輸入0,0,1e99，回車定，目標點坐標輸入0,0,-1e99，確定。意思就是將圖形再移動到無窮低處。

5、使用移動(M）命令,以無窮高處為基點，輸入0,0,-1e99，回車定，目標點坐標輸入0,0,0，確定。意思就是將圖形再移動到原點處。

原理是將圖形全部移至正無窮,再移至負無窮,最后再移回到0坐標 這樣Z軸就歸零了。有的還專門寫了注意事項：在這樣做之前,要將塊先打散,不然即使按部就班的做了這些步驟,圖形也回不到0坐標！

我是在不太理解這個處理的原理，可能是CAD在坐標移動到無窮大和無窮小的時候超出了CAD的算法的極限值，從而忽略了之前的Z坐標，也就是鉆了CAD算法的空子。這種方法雖然看上去能解決問題，但從理論上是不合理的。之前遇到過的坐標值超大的圖紙，網友都使用類似的Z軸歸零插件，因此建議大家慎用此類插件。

解決方法：

1、如果在模型空間剛?cè)珗D顯示出現類似現象，立即回退恢復正常視圖。如果已經沒法通過回退返回正常視圖了，可以輸入Z，回車，輸入W，這時不要直接在途中框選窗口，而是通過坐標來輸入窗口的范圍，比如左下角點為0,0，右上角是10000,10000(坐標可以根據自己圖紙的大致尺寸先輸入一個值，總之將視圖定位到原點附近的一個固定尺寸的范圍)。

2、通過滾輪縮放，將自己需要保留的圖形都顯示出來，如下圖所示。

3、按CTRL+A將所有圖形都選中，按住SHIFT鍵，框選自己要保留的圖形，將多余的圖形篩選出來。

4、按DELETE鍵刪除多余圖形。此時雙擊鼠標中鍵，視圖尺寸不會再變了。

如果你沒有沒有用過Z軸歸零的插件也在極遠處出現了圖形的現象，請留言。
