IO-Link是一種點對點的、串行數字通信協議，它的目的是在傳感器/執行器與控制器（PLC）之間進行周期性的數據交換。IO-Link協議最早由西門子提出，現在已經成為國際標準 IEC 61131-9。隨著工業4.0的推進，IO-Link的使用越來越廣泛。今天這篇文章，我們就來介紹下IO-Link協議及其接口的定義。

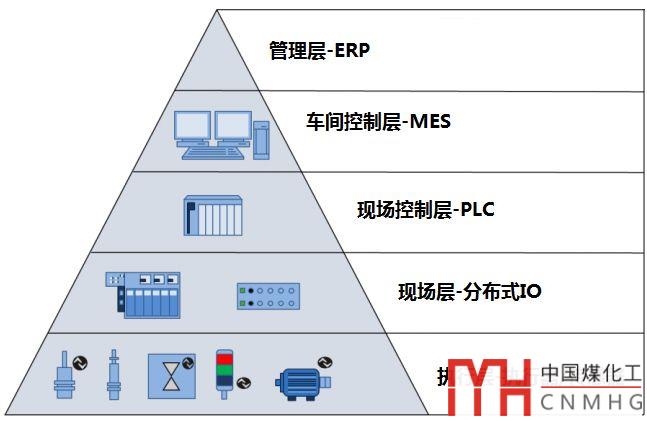

工廠自動化按照功能的劃分，可以分成執行層、現場層、現場控制層、車間控制層及管理層。如下圖所示：

執行層包括各種執行機構（閥、泵、電機等）和傳感器，是工廠自動化的肌肉和末梢神經，它們接收來自上層的命令并完成指定的動作。

現場層包括各種分布式IO系統，它是工廠自動化的中樞神經系統。它把來自上層的控制指令，傳達給執行層；并將執行層的信號反饋給控制層，起著信息中樞的作用；

現場控制層包括各種PLC系統，它是工廠自動化的大腦。它根據內部程序的要求及執行層的信號反饋，發出相應的指令，指揮執行層完成相應的動作；

車間控制層（MES）和管理層在管理層面上與各PLC系統進行通信，完成車間及工廠級的管理任務。

本文要介紹的IO-Link協議，是一種在執行層和現場層之間傳遞數據的協議。一個IO-Link系統由如下幾個部分組成：
1）IO-Link主管（IO-Link Master）；
2）IO-Link設備（IO-Link Device）；
3）非屏蔽3-5芯標準線纜；
4）用于IO-Link參數配置的工具；

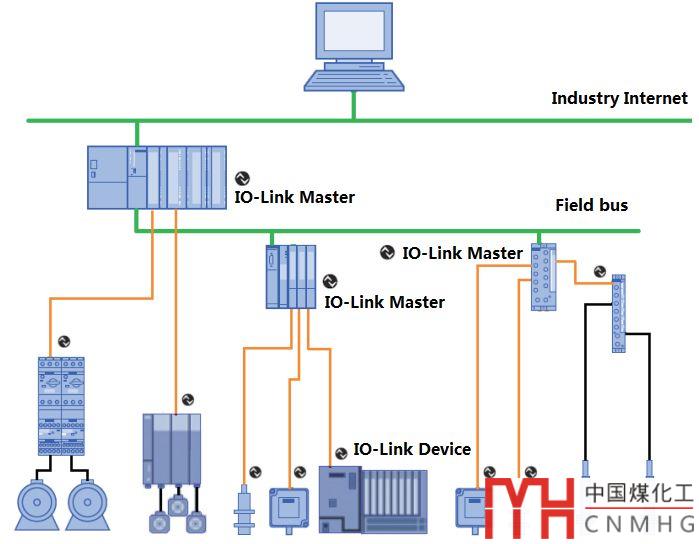

IO-Link主管（IO-Link Master）在IO-Link設備和PLC之間傳遞數據。它通常是一種分布式IO模塊，模塊上有IO-Link的連接通道。IO-Link設備（IO-Link Device）通過線纜連接到IO-Link主管的通道上，IO-Link主管（IO-Link Master）通過總線與PLC進行數據交換。如下圖所示：

每一個IO-Link設備都要連接到IO-Link主管的一個通道上，因此IO-Link是一種點對點的通信協議，而不是一種總線協議。

IO-Link設備分為傳感器和執行器兩種：傳感器通常是M12的四針接口，執行器通常是M12的五針接口。

根據IEC 60974-5-2，IO-Link設備（IO-Link Device）針腳的定義遵循如下規定：

1）針腳1（PIN1）：24V電源正極；

2）針腳3（PIN3）：0V

3）針腳4（PIN4）：IO-Link通信或者標準IO輸出；

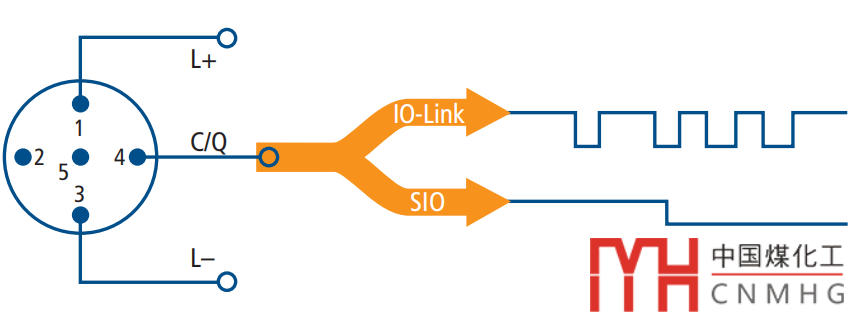

IO-Link設備的針腳定義如下圖：

IO-Link主管（IO-Link Master）的針腳定義有兩種：類型A（Port Class A）和類型B（Port Class B）。

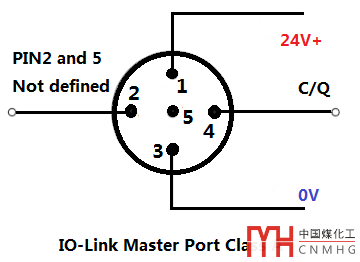

在類型A中，針腳1、針腳3和針腳4與IO-Link設備的定義相對應。針腳2和針腳5未明確定義，通常IO-Link設備的廠家可根據需要自行定義。如下圖：

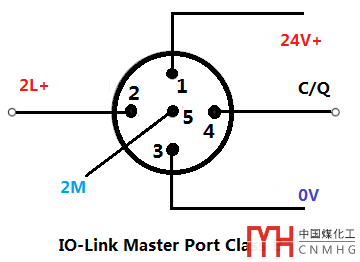

在類型B中，針腳1、針腳3和針腳4與IO-Link設備的定義相對應。針腳2和針腳5被用來提供額外的電源：其中針腳2為電源的正極，針腳5為電源的負極；如下圖：

當連接類型A的IO-Link主管時，可以使用三芯電纜；連接類型B的IO-Link主管時，要使用五芯的電纜。

好了，關于IO-Link協議及其針腳定義就先介紹到這里。
