上一篇文章我們介紹了USS通信的基本原理及S7-1200與G120變頻器進行通信所需要的硬件。今天這篇文章，我們來介紹下變頻器的參數設置。

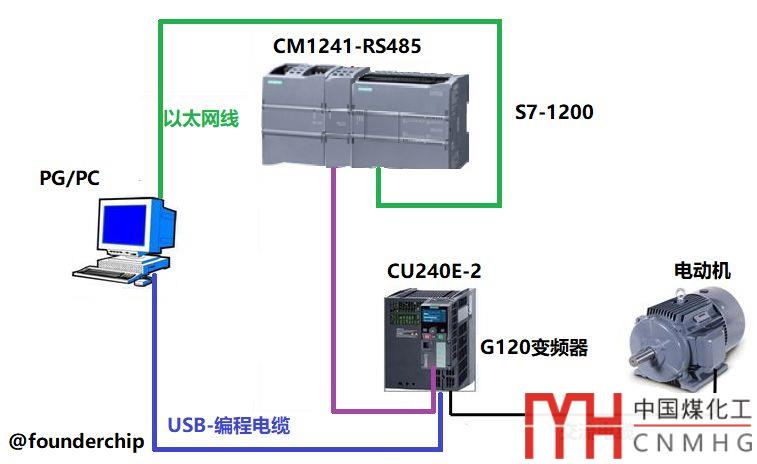

本例程中，我們使用G120的CU240E-2作為控制單元，功率單元選用三相PM240-2，尺寸為FSB（功率：5.5KW）；電機采用西門子異步感應電機（Siemens Motor :1LA7060-4AB10），功率為5.5KW；變頻器的參數設置使用基于TIA博途平臺的Startdrive，使用USB編程電纜進行參數設置。整個系統的網絡拓?fù)鋱D如下：

下面我們來介紹變頻器的配置方法：

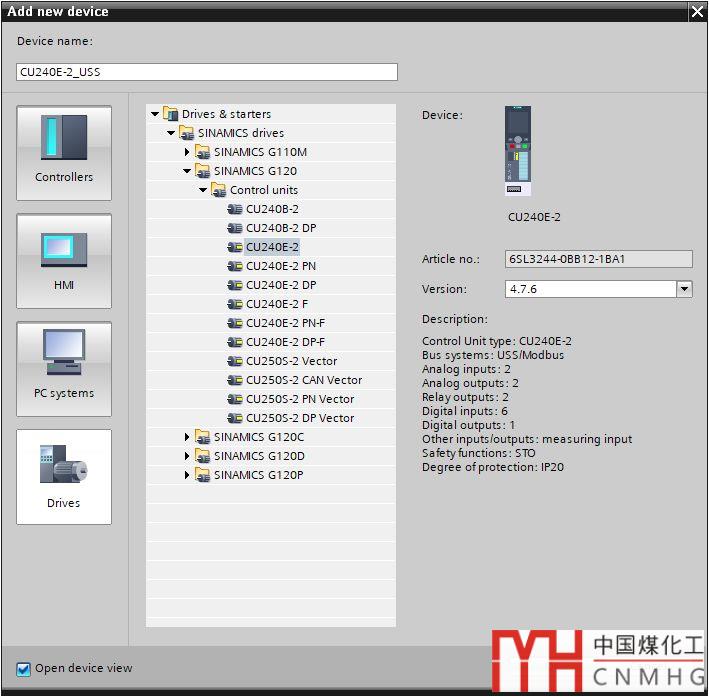

首先，打開TIA Portal(博途) V14,創建工程項目并命名為“Startdrive_USS”，添加變頻器的控制單元：CU240E-2，如下圖：

為控制單元CU240E-2添加功率單元：PM240-2 FSB 5.5 KW，如下圖：

接下來我們使用調試向?qū)碓O(shè)置電機及變頻器的參數。

在左側的項目樹中找到新添加的控制單元：CU240E-2。點擊其子菜單“調試”-“調試向?qū)?rdquo;啟動調試向?qū)А?/p>

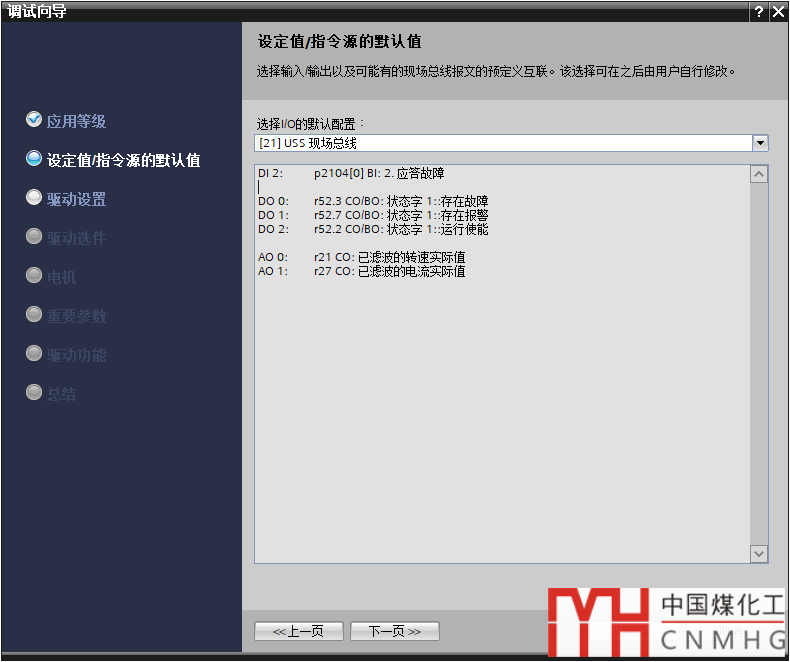

在第二步“設定值/指令源的默認值（Defaults of the setpoints/command sources）”選擇“[21]USS現場總線（USS fieldbus）”，如下圖：

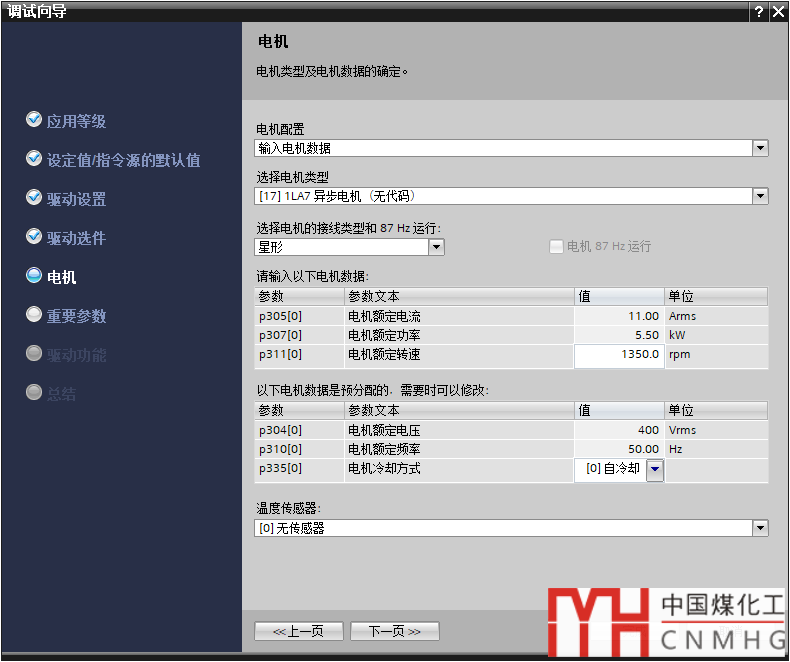

在第五步設置電機的數據（根據實際使用電機的銘牌），如下圖：

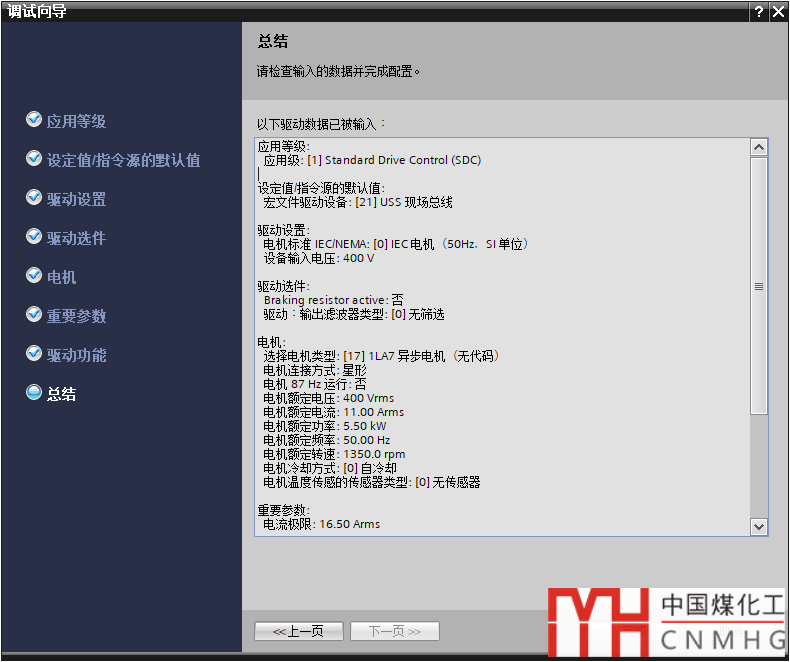

根據向?qū)У奶崾荆徊揭徊皆O(shè)置，直到完成。如下圖：

點擊項目樹左側的“參數”選項卡，在右側的參數頁中進行如下設置或確認：

1)通過參數p2030設置總線協議為USS：p2030=1；
2)通過參數p2021設置變頻器的地址：p2021=10；
3)通過參數p2020設置通信的波特率：p2020=8(38400 baud)；
4)通過參數p2022設置USS通信的PZD長度：p2022=2(PZD=2)；
5)通過參數p2023設置USS通信的PKW長度：p2023=4(PKW=4)；
6)通過參數p2040設置USS通信的監控時間：p2040=100ms；

CU240E-2面板上有設置地址的撥碼開關，可以直接設置變頻器的站地址。撥碼開關的優先級高于參數的設置值，如果要在參數中設置地址值，需要將撥碼開關的地址設置為無效地址（全OFF）；

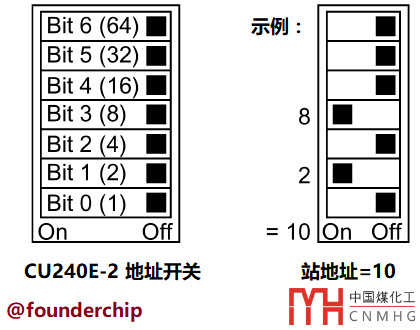

使用撥碼開關設置變頻器地址為10的示例如下圖：

注：使用Startdrive設置變頻器的參數后要先保存，然后斷電。等待所有的LED燈都熄滅后，再重新上電。這樣設置的參數才會生效。

本例程參數的設置如下圖：

好了，關于S7-1200 USS通信連載的第二篇——變頻器的參數設置就先介紹到這里。
