USS協議是西門子公司推出的用于其PLC與變頻器之間通信的協議。借助于RS485網絡，USS協議可以滿足低成本的簡單驅動控制需求。從今天起，方正智芯（founderchip）信息將以連載的方式，介紹如何在西門子S7-1200系列PLC和西門子G120變頻器之間進行USS通信。

今天這篇文章，我們先來進行一些基礎介紹。

USS協議是一種主從通信協議，網絡中最多有1個主站（Master）和31個從站（Slave）。主站是PLC（或PG/PC），從站是變頻器。主站可以主動發送信息，從站只能被動的應答，從站之間不能進行通信。

USS協議采用單雙工的通信方式，可以進行發送或接收，但不能同時進行。

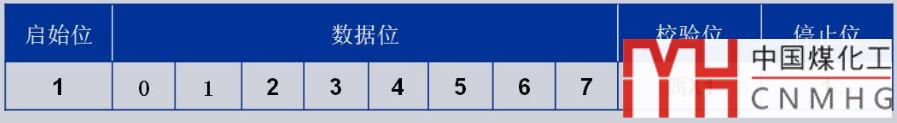

USS協議的字符幀包括如下幾個內容：1位起始位、8位數據位、1位校驗位和1位停止位，如下圖；

USS協議的報文幀包括：

STX：起始字節（Start of Text），值為02 Hex，表示報文的開始；
LGE：第二個字節，表示報文的長度；
ADR：第三個字節，表示從站的地址及其它信息；
凈數據區：包括PKW和PZD兩種數據，稍后詳細解釋；

BCC：最后一個字節，BCC校驗碼；
USS協議報文幀如下圖：

USS報文幀中的凈數據區包括PKW數據和PZD數據：

PKW數據區：用來讀取或修改變頻器的參數，包括三個部分：

1）PKE：無符號整型，表示變頻器參數代碼；

2）IND：無符號整型，表示變頻器的參數索引；

3）PWE：無符號整數，表示參數的值；

PKW數據區的長度由變頻器參數P2013確定。例如，當P2013=3時，則PKW總共有3個字（6個字節）長度；PKW=127表示數據長度可變；

PZD數據區：變頻器的循環過程字，用來控制電機的啟停及調速。PZD的數據類型為：無符號整型，取值可以是2、4、6、8，默認是2。

PZD的長度由變頻器的參數P2012確定。例如，當P2012=2時，PZD包括PZD1和PZD2兩個字。PZD1表示變頻器的控制字/狀態字；PZD2表示速度的設定值/速度的反饋值。

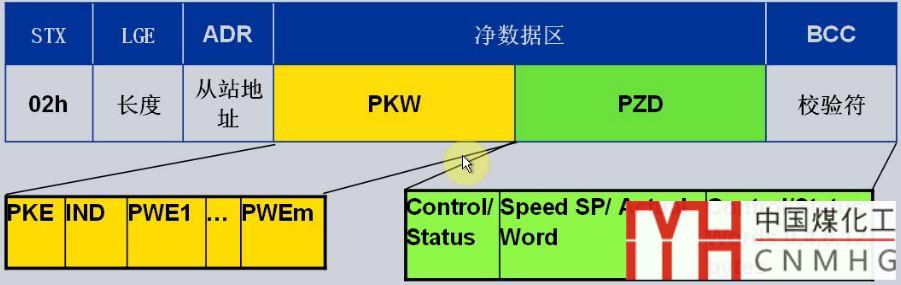

PKW=3及PZD=2的USS報文幀如下圖：

介紹了USS協議的基本原理及報文幀的結構，下面來看看S7-1200進行USS通信的硬件。

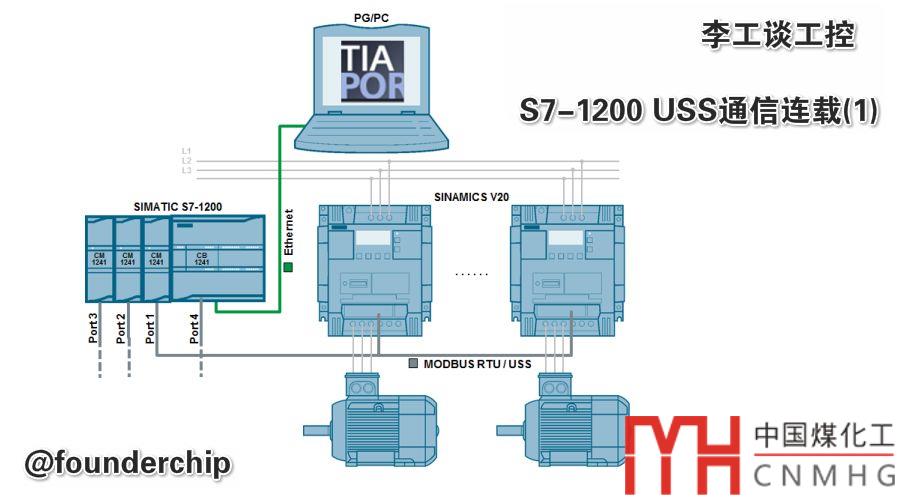

S7-1200系列PLC可以使用通信模塊CM1241-RS485或者信號板CB1241-RS485接入到RS485網絡中與變頻器進行USS通信。每個S7-1200 CPU最多可以連接3個CM1241-RS485模塊和1個CB1241-RS485信號板，也就是總共4個RS485端口。每個RS485端口最多可以連接16個變頻器，4個端口最多可以帶動64個變頻器；

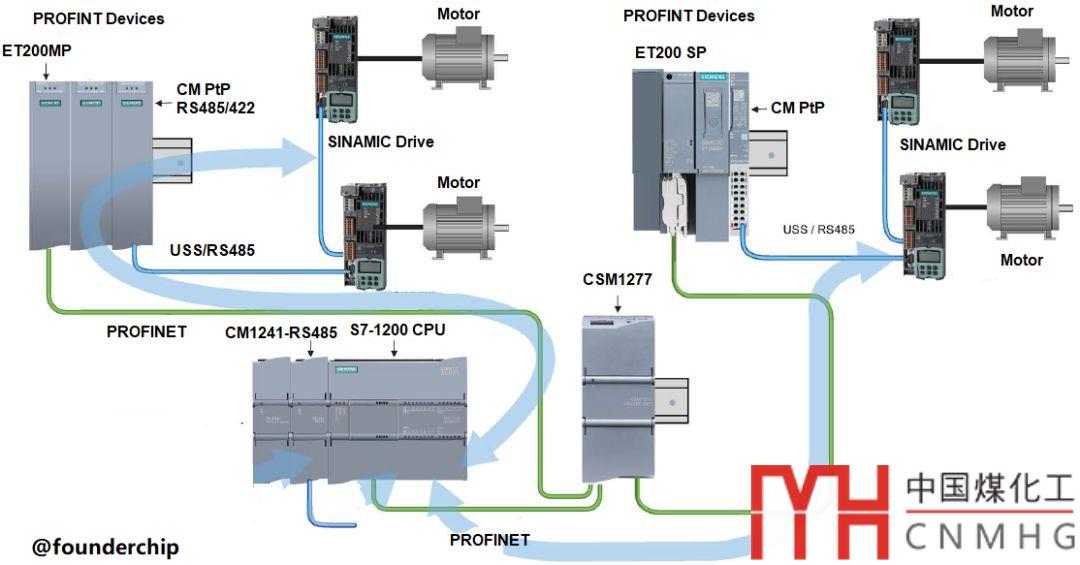

S7-1200系列PLC還可以通過PROFINET或者PROFIBUS總線連接到ET200分布式系統，例如ET200SP或ET200MP。通過分布式系統中的RS485模塊連接到西門子的變頻器進行USS通信，如下圖：

本例程使用的硬件為：CPU1215C、CM1241-RS485模塊；SINAMICS G120 CU240S、SINAMICS G120 PM240、Motor（電機）。

注意：并不是所有的西門子SINAMICS變頻器都可以通過USS與S7-1200系列PLC進行USS通信。G130、G150、S120和S150等不能與S7-1200進行USS通信。

好了，關于本例程的第一篇（原理及硬件）就先介紹到這里。
