NB/T 47065.5-2018剛性環支座是新容器支座的增加內容。將會為設備的剛性環耳座設計提供參考依據。

由于本人從事畫圖軟件的二次開發，所以對于這種新型的支座，需要進行參數化，為用戶提供設計便利，不用把重心放在畫圖，而是放在結構優化方面。

在對剛性環支座的參數化過程中發現一個問題，支耳底板的寬度不夠。

以B型支座（重型）38號DN8000的剛性環尺寸為例：

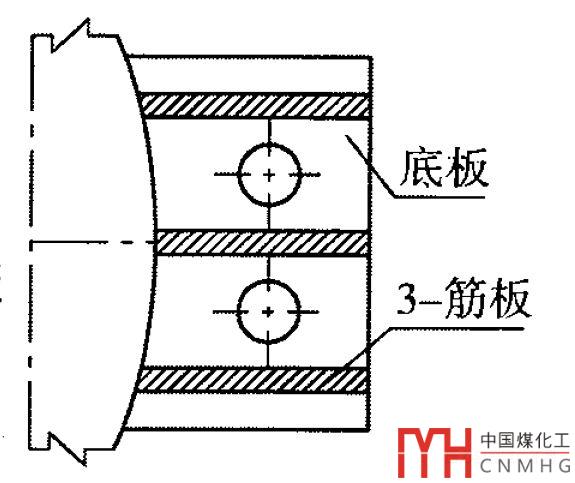

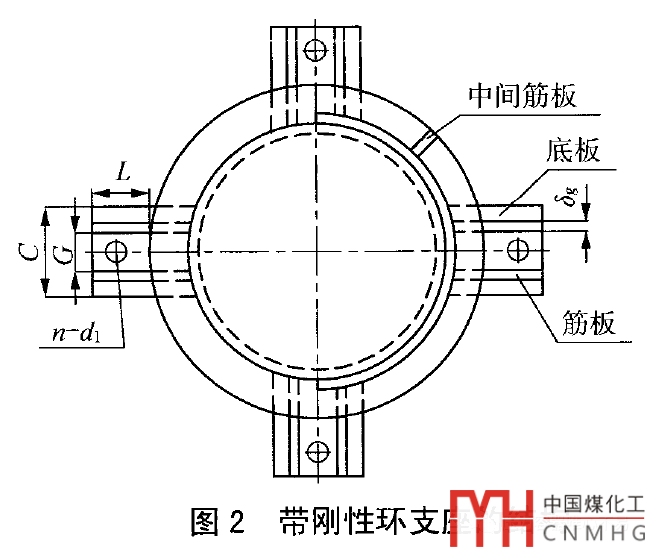

其底板的尺寸符號如圖所示，對于大于DN2000的如下圖所示

對于重型的當直徑大于2000時，一個耳座上有兩個螺栓孔，三塊筋板。

筋板厚度δg=76,

筋板內側間距G=280

底板寬度C=650

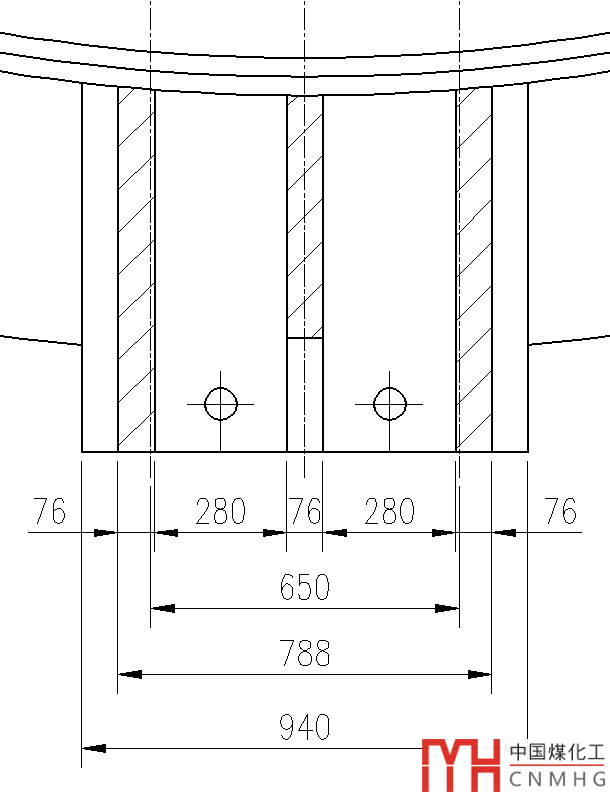

那么試著畫畫看：

底板所需的最小寬度=3*δg+2*G+焊縫2*δg=940mm

而標準的底板尺寸是650mm。

遠小于所需要的寬度，底板尺寸不匹配。

那么只有這個B38型號的寬度不對嗎？

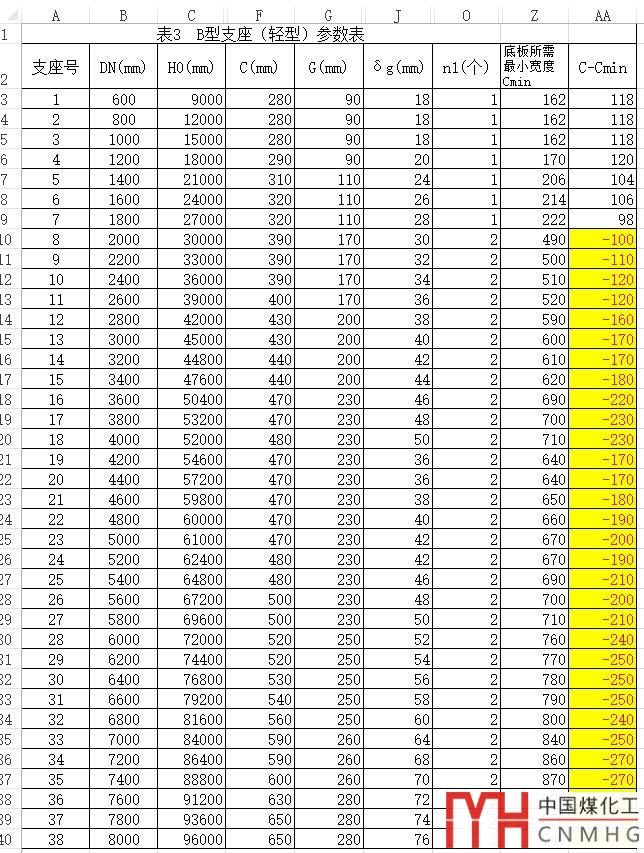

按照Cmin=5*δg+2*G的規則檢查了一下所有的B型支耳，所有三個筋板的支耳底板寬度都不夠。

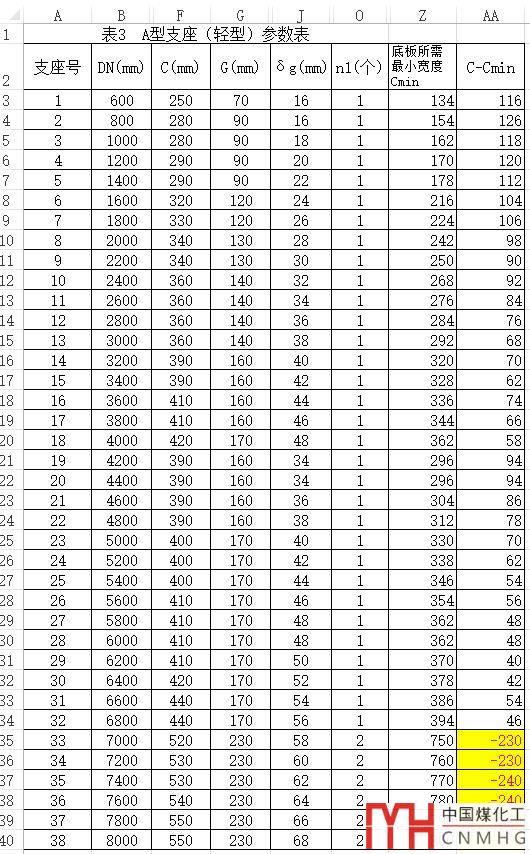

然后再檢查A型（輕型）支耳尺寸：

出現了同樣的問題，如果是三個筋板的支耳，其底板寬度C是不足的。

慎重起見，懷疑是不是我理解有問題，δg是指兩塊最外側筋板之間的距離呢？

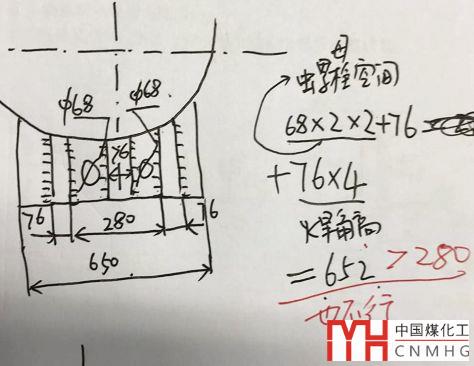

還是B38的支座核算一下，沒有空間擰螺栓，所以這種假設不可能。

另外還有個小問題是

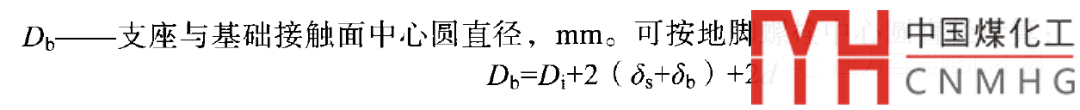

那么對于一個支耳兩個螺栓孔，Db是指兩孔中心處的圓，還是地腳螺栓中心圓直徑呢？

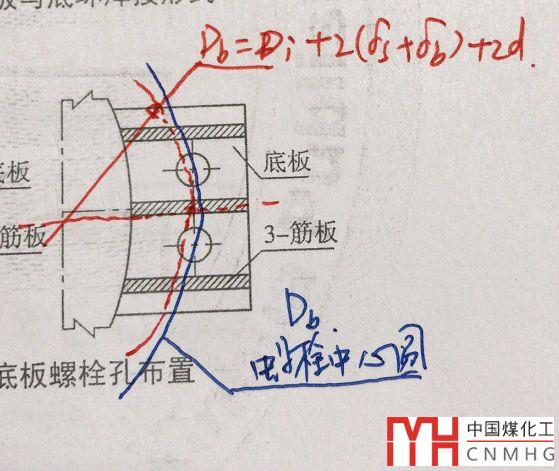

是紅色圓還是藍色圓呢？

我建議還是按照公式的紅色的圓比較合適，類似于C型耳座。

請幫忙轉發，通知標準編制單位，盡快解決這個問題，謝謝大家！
