多種方案解決問題

不寫代碼，用EXCEL來生成參數化圖紙，可行嗎？

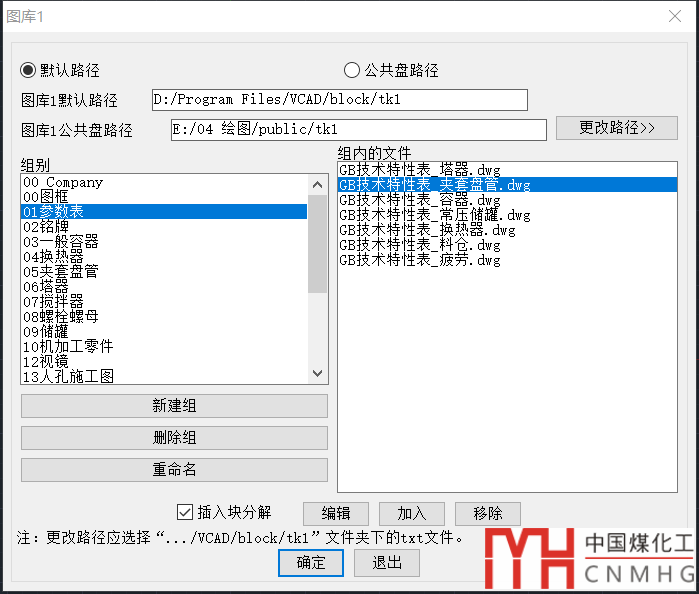

在VCAD軟件中，關于圖框、技術特性表，標題欄，都是放在圖庫1中的。

用戶可以根據自己公司的需要，做成塊，非常方便的調用。當插入到CAD中后，再修改文字。

其實在VCAD中還提供了一種生成技術特性表的方式，就是啞圖程序。

啞圖生成技術特性表

在VCAD說明中的附錄6中有詳細的說明。

程序的執行順序如下：

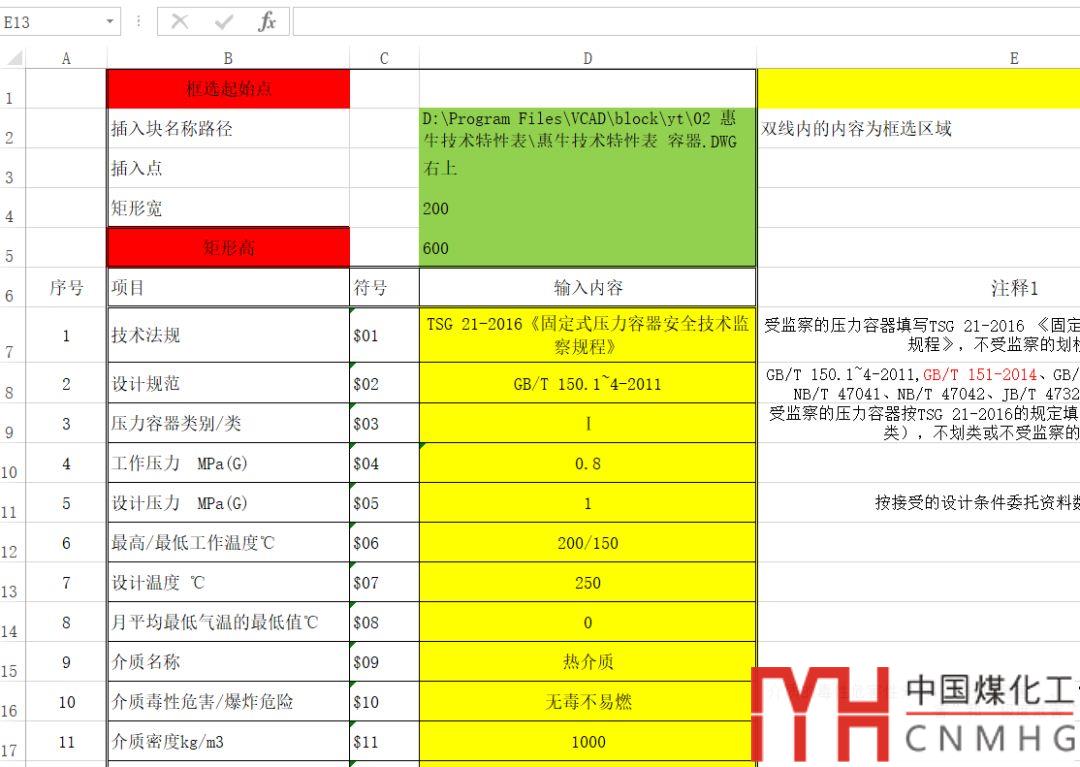

1. 現在Excel中填寫技術特性表的數據，黃色部分是需要輸入的部分。

2. 框選B1到D列的最后一行。

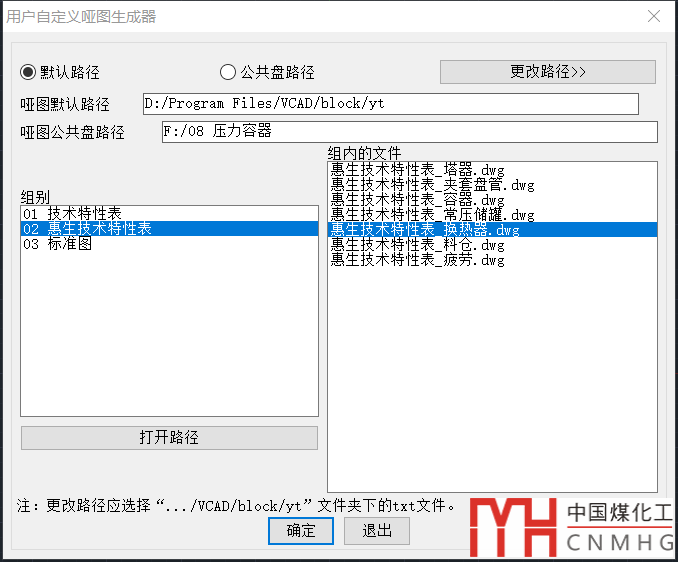

3. 在命令行中輸入yt，或者啞圖生成器。

4. 選擇需要生成的dwg圖紙。

效果如下：

啞圖生成側壁式吊耳

啞圖程序是一個通用程序，它是連接EXCEL和CAD的橋梁，在EXCEL中通過查找或者輸入獲得填充啞圖所需要的所有的數據，然后再調用CAD啞圖圖塊獲得相應的圖紙。

用戶只需要熟悉EXCEL和CAD啞圖的制圖就能夠制作，不需要編程就能批量參數化。

下面以利用excel自動生成側壁式吊耳為例。

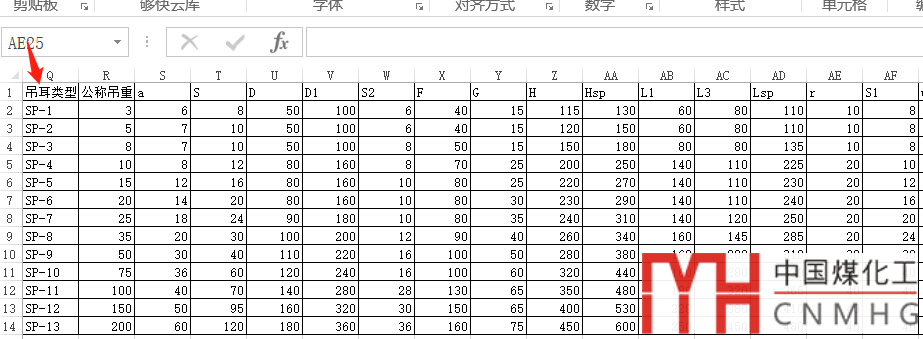

1.輸入側壁式吊耳的excel數據。

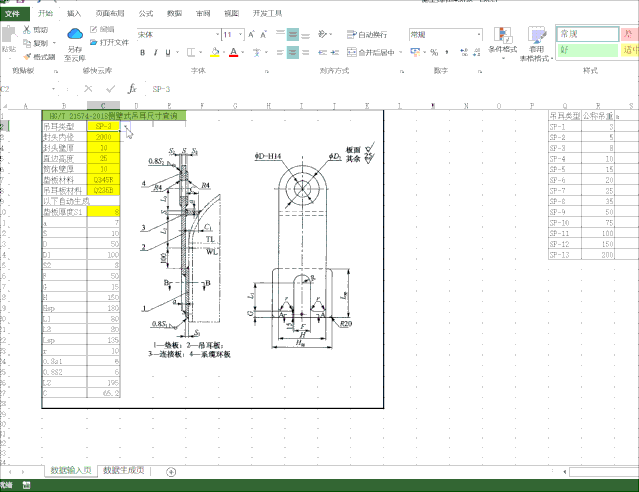

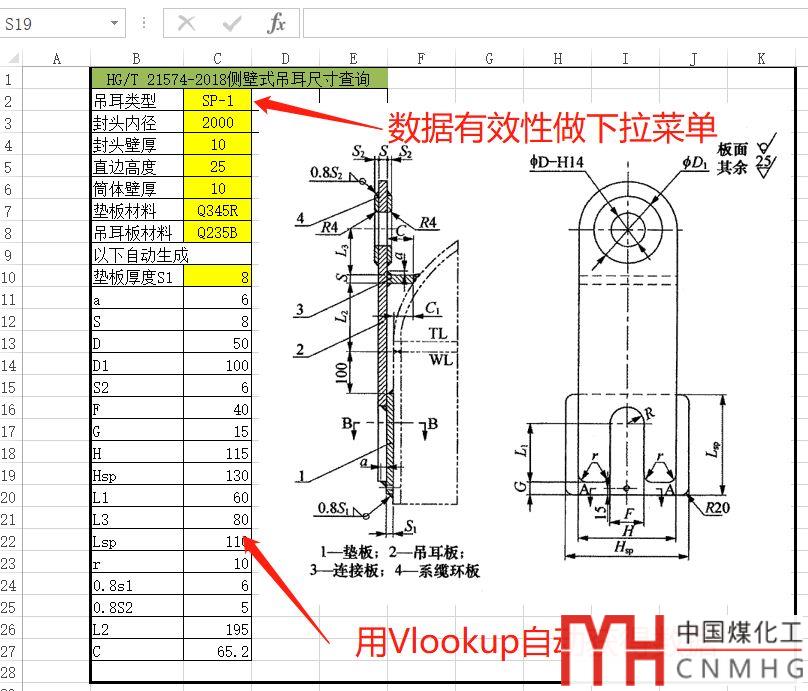

2. 在數據輸入頁根據excel的吊耳數據，用vlookup查詢輸入的數據，獲得繪圖所需要的所有的數據。

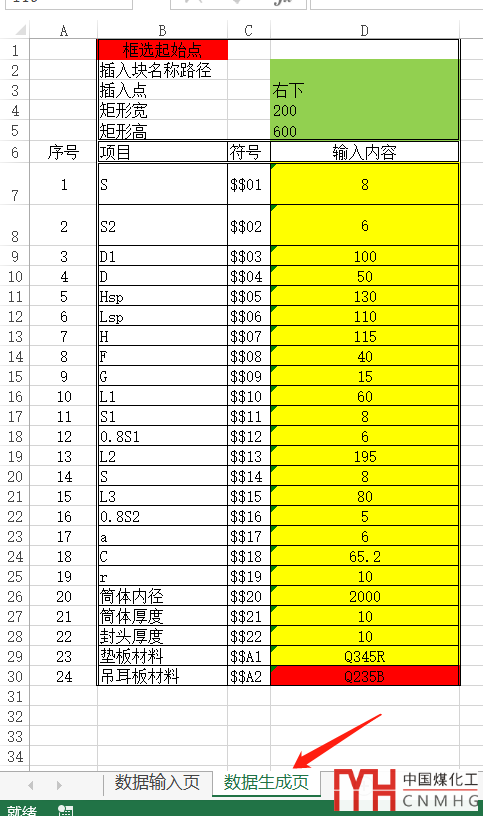

3. 在數據生成頁連接數據輸入頁的所有數據。

4. 繪制Autocad的側壁式吊耳啞圖，啞圖需要替換的數據用代號表示，本啞圖用的是前綴$$+順序號。CAD中的代號和Excel的代號匹配一致。

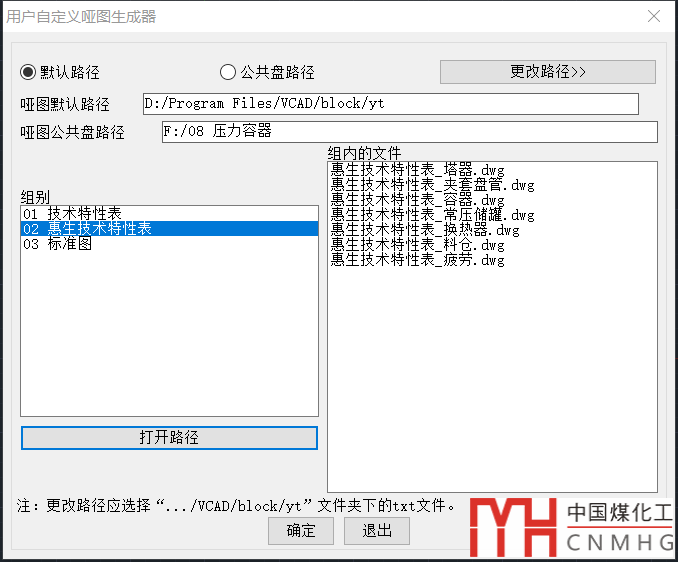

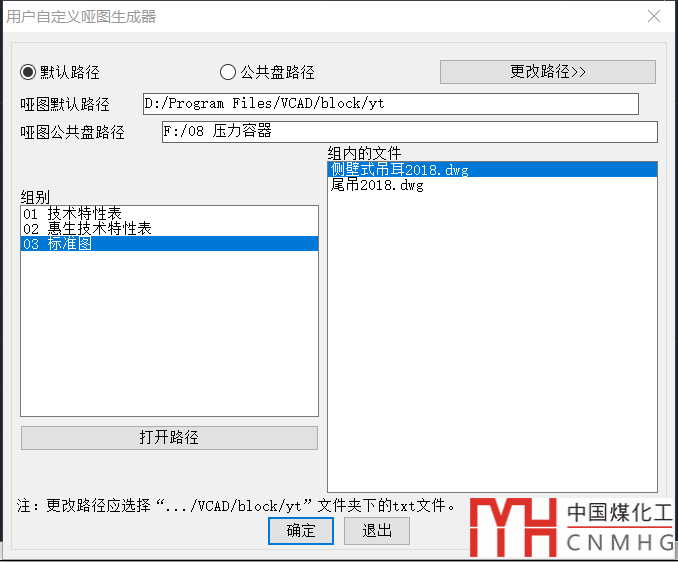

5. 將啞圖寫塊放在如下路徑

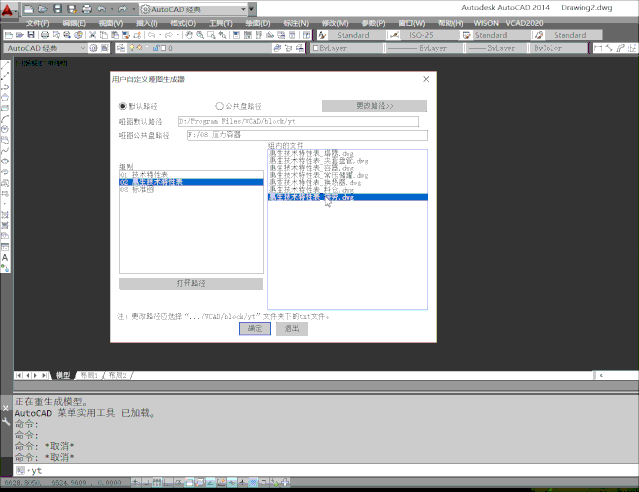

6. 框選數據，并用啞圖程序調用。

演示如下：

總結

本文以EXCEL生成技術特性表和側壁式吊耳為例，讓用戶熟悉如何使用啞圖程序。

啞圖程序可以在不編程的情況下參數化，是一個非常好的工具。

對于大公司，如果有非常多的參數化內容，可以采用這種方式，群策群力生成，能夠大大畫圖提高效率。
