SIMATIC S7-1500系列PLC是西門子公司推出的高端PLC產品，將會逐漸取代目前市場上的S7-300/400系列PLC。方正智芯信息（founderchip）將會以連載的方式對S7-1500進行介紹。SIMATIC S7-1500系列PLC的CPU模塊可以分為緊湊型和標準型，今天這篇文章，我們主要介紹其緊湊型CPU產品。

S7-1500 緊湊型CPU集成了IO輸入模塊（DI/DO,AI/AO），省去了重新連接擴展模塊的繁瑣，特別適用于對空間要求比較苛刻的場合；當然，如果需要，緊湊型CPU同樣可以擴展25mm和35mm的擴展模塊。

S7-1500緊湊型CPU模塊包括：CPU1511C-1PN和CPU1512C-1PN，名稱中的字母“C”是英文“Compact”的縮寫，表示“緊湊型”；

CPU1511C-1PN集成了16路數字量輸入、16路數字量輸出、5路模擬量輸入（4路電流/電壓輸入和1路電阻/熱電阻輸入）和2路模擬量輸出；集成了6個通道、最高頻率為400 kHz的高速計數器；支持PTO（脈沖串輸出）；所有集成模塊自帶連接器，無需另行采購；

S7-1500 CPU的存儲器可分為工作存儲器、裝載存儲器和保持存儲器。其中工作存儲器根據其用途不同，又可分為程序工作存儲器和數據工作存儲器。

CPU1511C-1PN的程序工作存儲器大小為175KB，數據工作存儲器大小為1 MB；裝載存儲器可通過SIMATIC存儲卡擴展，最大支持32GB；CPU模塊本身集成了128KB的保持存儲器；通過擴展可支持1MB的保持存儲器；

CPU1511C-1PN的位運算速度為60ns（納秒）；字運算速度為72ns；浮點數運算速度為384ns；

通信方面，CPU1511C-1PN的最大連接資源數為96個；可以擴展的最大的通信模塊（CP/CM）的數量為4個；集成了2個RJ45的Profinet接口；自帶交換機功能；支持iDevice、開放式用戶通信（TCP/IP，UDP，ISO-ON-TCP），集成WEB服務器功能；集成OPC功能；支持運動控制、閉環控制等；

CPU1511C-1PN最大支持IO模塊的數量為1024個，最大分布式IO站的數量為256個；

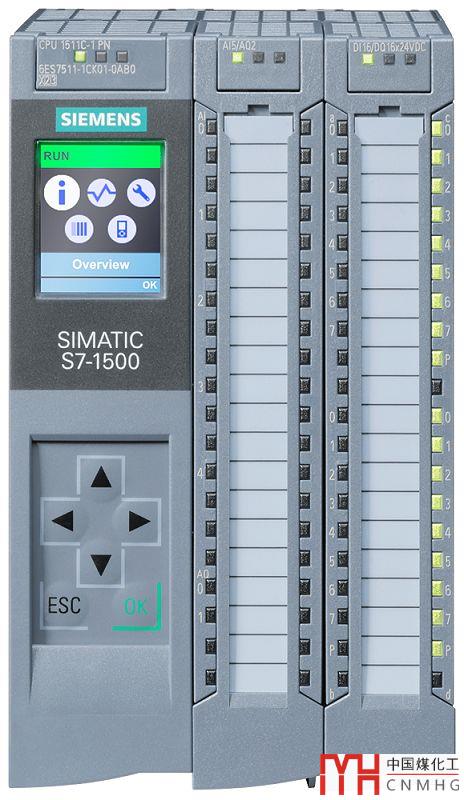

CPU1511C-1PN的外觀如下圖：

CPU1512C-1PN與CPU1511C-1PN類似，主要不同之處包括如下幾條:

• CPU1512C-1PN集成了32路數字量輸入和32路數字量輸出；

• CPU1512C-1PN的程序工作存儲器的大小為250KB；

• CPU1512C-1PN的位運算速度為48ns（納秒）；字運算速度為58ns；浮點數運算速度為307ns；

• CPU1512C-1PN可以擴展的最大的通信模塊（CP/CM）的數量為6個；

• CPU1512C-1PN最大支持IO模塊的數量為2048個；

• CPU1512C-1PN支持的最大分布式IO站的數量為512個；

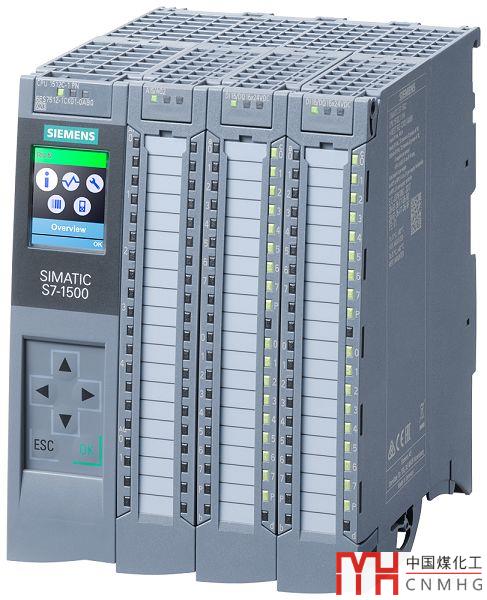

CPU1512C-1 PN的外觀如下圖：

好了，關于西門子SIMATIC S7-1500系列PLC的緊湊型CPU就先介紹到這里
