NORM_X指令和SCALE_X指令用來實現數據的縮放及轉換，在處理模擬量信號數據時經常使用。今天這篇文章，我們就來談?wù)勥@兩個指令。

1、NORM_X指令

NORM是英文Normalization的簡寫，中文翻譯為“歸一化”。
數據的歸一化是將數據按比例縮放，使其落入到閉區間[0,1]之間。既然是按比例縮放，那么必須有該數據的范圍，即該數據可能的最大值和最小值。
假設當前數據的值為x，其數據最大值為Xmax，最小值為Xmin，歸一化后生成的新數據值為Xnew，則將該數據歸一化（Normalization）并產生新的數據Xnew的公式為：

用坐標圖表達如下：

在西門子SCL編程語言中，NORM_X指令就是用來實現數據的歸一化。

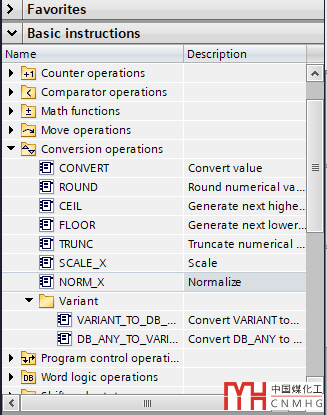

可以在【基本指令】-【轉換】中找到該指令，如下圖：

假設某個比例閥使用4~20mA電流信號輸出，其壓力的量程范圍為0~25000 mbar，某個瞬時值為T(mén)MP_Value1，其歸一化后放在變量tag_normalized中，則有如下公式：

注意：歸一化后其數據值介于0~1之間，為實數。

2、SCALE_X指令

SCALE_X指令可以將歸一化的數據按照比例進行放大，它是NORM_X的逆操作。

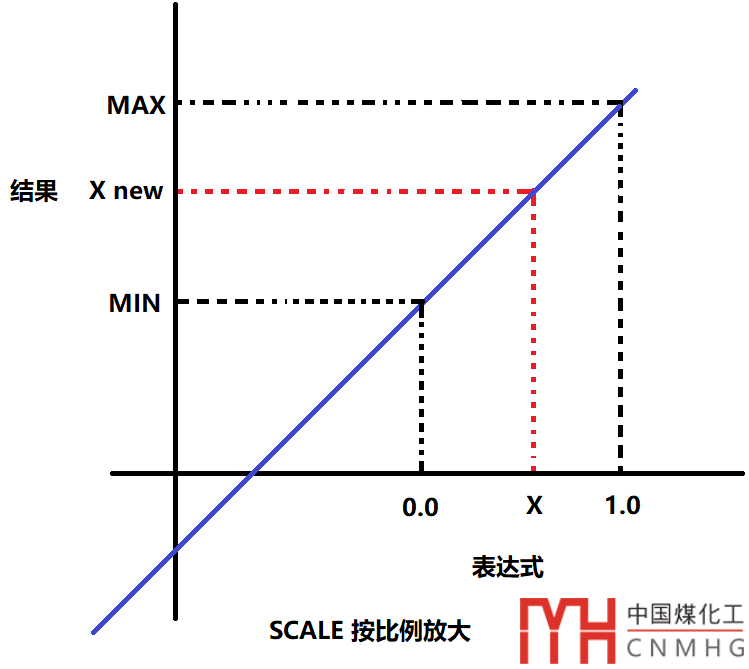

SCALE_X指令的坐標圖如下：

其中，X是歸一化后的數據，Xnew是放大后的數據。
接著上面歸一化的例程，假設我們使用模擬量輸出模塊的量程范圍為0~27648，歸一化的數據變量為tag_normalized，按比例放大后的變量為tag_scaled，
則比例閥輸出控制的代碼為：

NORM_X和SCALE_X指令在處理模擬量信號時經常被用到，要理解清楚。

好了，關于西門子SCL的NORM_X和SCALE_X指令就先介紹到這里。
