換熱器墊片處的槽深要計入管板厚度嗎？
換熱器計算的疑問

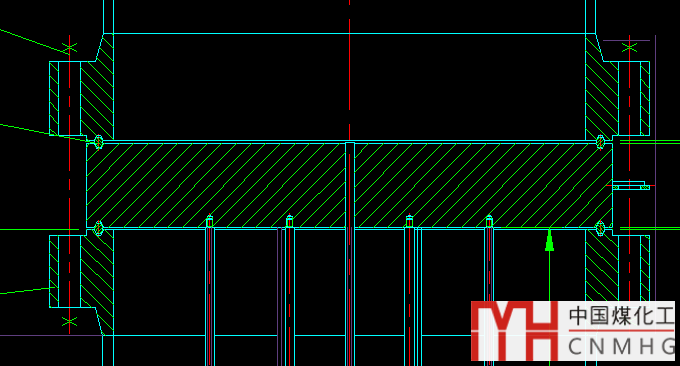

浮頭式換熱器，一端夾持管板，兩側八角墊密封，八角墊處槽深14.27mm。
請問這個管板厚度要不要在計算出來的管板厚度的基礎上再加上2倍的八角槽深。
如果需要，則管板需要增加29mm厚，真是不舍得啊。
平常早餐，煎餅果子加個蛋還要猶豫，這個厚度要是要加上去，十年的雞蛋錢都沒了。
其實這種結構很常見，很多朋友面對諸如夾持式的管板，槽深是否需要考慮都很疑惑，一般加與不加相差個8~10mm，要求嚴格的審核人可能會加，忍忍就過去了。但是對于RJ密封面，槽深度非常深，如果考慮，費用還真有點高。
那么到底需不需要考慮呢？本文帶你討論一下這個問題。
GB-151-2014的規定
GB-151如何說這個問題呢？直接的答案是沒有。不過從管板的受力來說，對于U形的夾持式的管板，一般最大彎曲應力在中心，邊緣的夾持處應力值相對較低。所以理論上，不應該計入管板厚度。只要計算時采用管板中心厚度就行了。

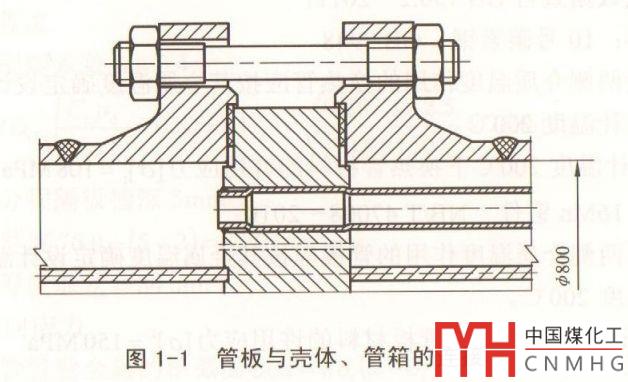

規范里也有暗示，在GB/T151的標準釋義里，有如下圖示：
它的管板厚度怎么取的呢？

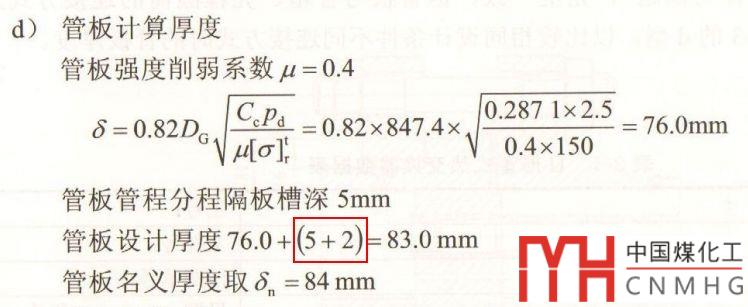

管板計算厚度加5+2。其中5是左邊隔板槽深，2是腐蝕裕量。并不是用的右邊的墊片槽深5mm。
所以從理論和規范上來說，是不用計及槽的深度的。
EN 13445的規定

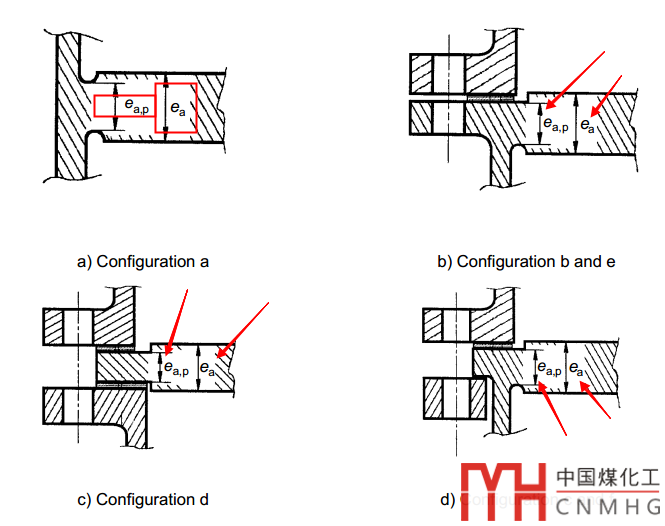

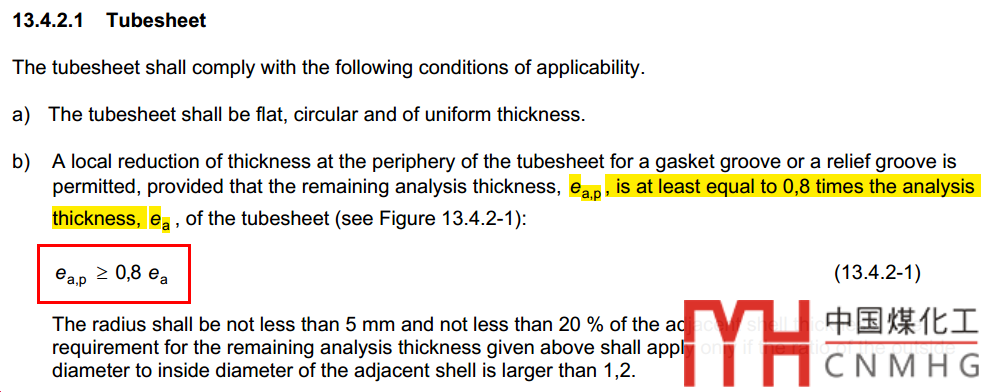

在EN 13445中，對于墊片，或者應力泄放槽處的最小厚度用eap表示。
規范要求：eap>=0.8ea。
這個要求其實蠻高的，對于比較薄的管板，比如U型管板計算厚度40mm。墊片處的槽深一邊為5mm，那么eap為30。30<40*0.8=32mm。
計算一下普通纏繞墊臨界厚度，10/（1-0.8）=50mm。所以一般U形管板計算厚度在50mm以下，對于墊片槽深對于管板厚度都有影響。如果管板是RJ密封面的，那影響可能更大了。
ASME VIII-2019的規定
ASME VIII I對于此處的厚度是如何規定的呢？

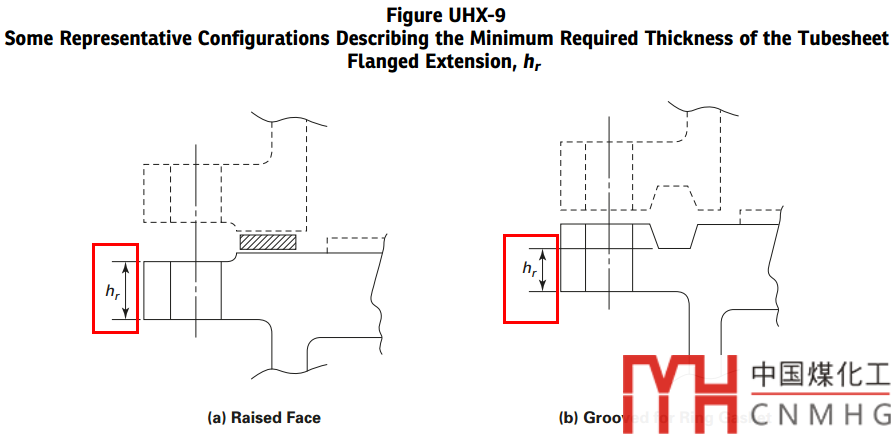

先看圖UHX-9：
ASME將這個問題，轉化成數學描述，如何計算hr？

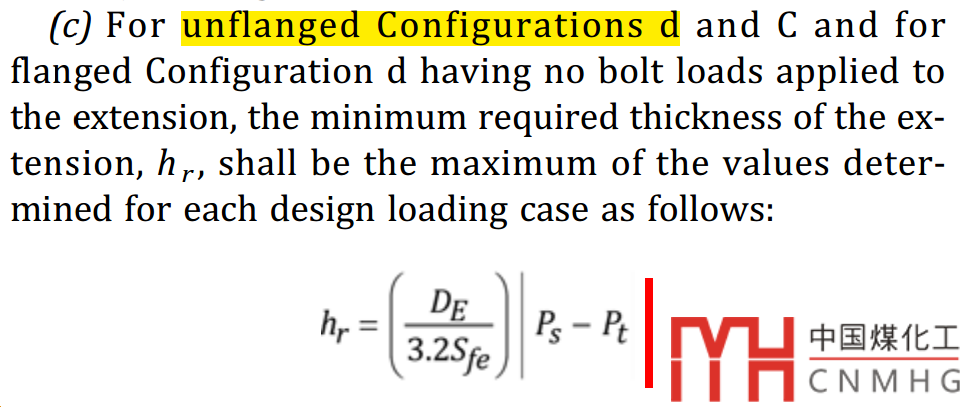

在UHX-9.5節（c）里，有如下規定：

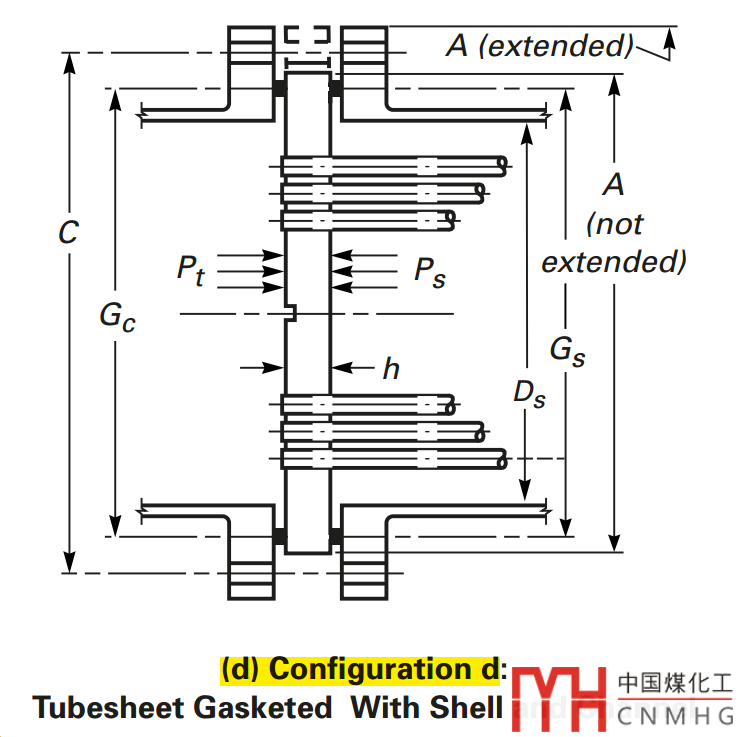

那么計算的是不是我們所說的位置呢？不妨看看Configuration d到底是個什么地方。
的確是個夾持的管板。
所以按照公式計算即可。
ASME VIII I的公式來源

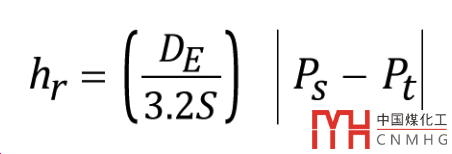

我們?cè)僮屑?xì)端詳一下這個公式：

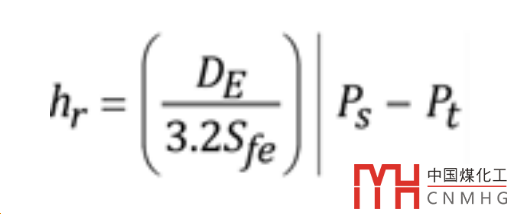

DE---管殼程墊片的內徑，且不小于管殼程的最大內徑。
Sfe---管板設計溫度下的許用應力
Ps，Pt---管殼程設計壓力。
首先我們發現一個很嚴重的問題，少了個右邊的一豎，絕對值符號。
再者這個公式是怎么出來的呢？

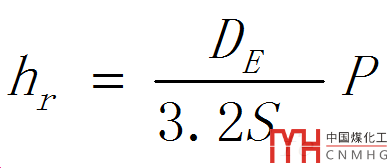

不妨推導一下：

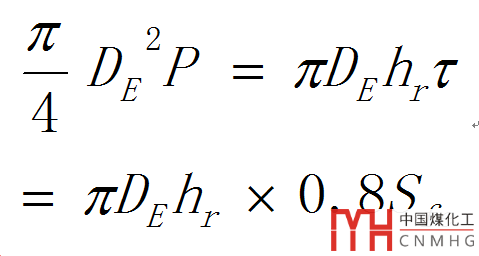

內壓在墊片DE處的合力與這一圈DE的剪切力平衡。
剪切取0.8倍的許用應力，化簡得：
很完美。
估算一下量級，Sfe按照100MPa，De*P為17500mmMPa，hr=54.68mm。

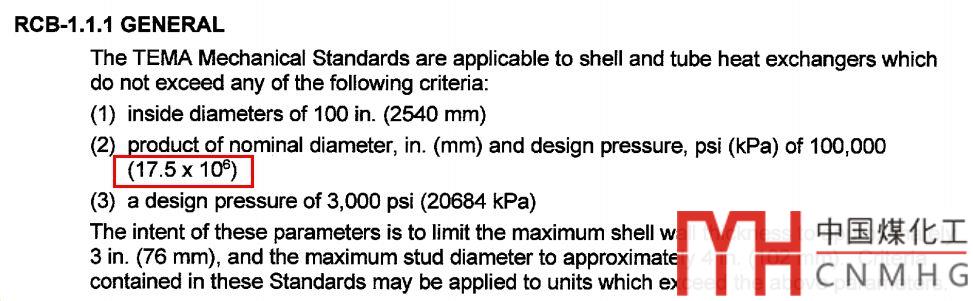

直徑*壓力到達TMEA上限了，其厚度才55mm。
也就是說一般根本不用考慮加厚管板。
相似的公式

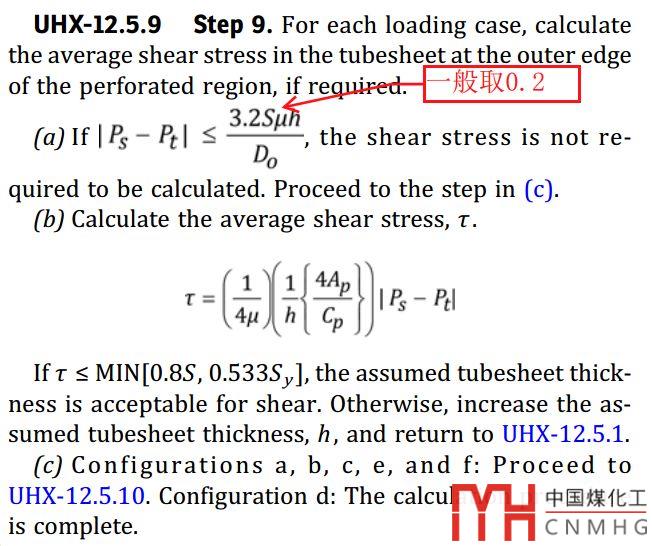

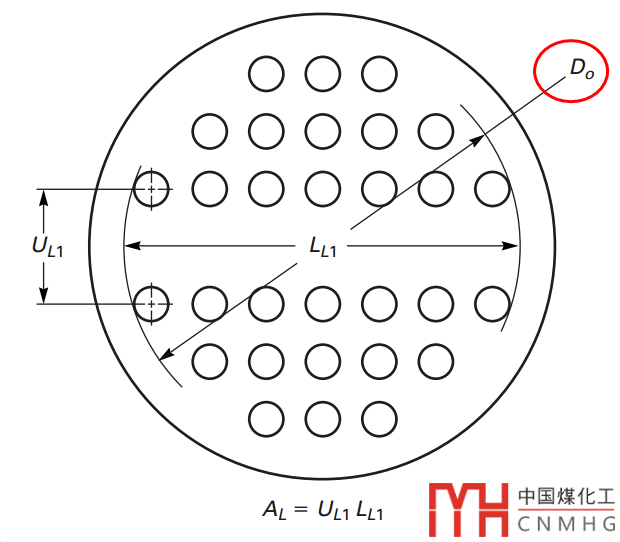

在八一卷中，管板需要計算布管邊緣Do處的剪切力，其原理和上面的公式一樣，就是多了一個μ-管板削弱系數。此系數在GB151中是定值0.4。
在ASME中按照如下公式計算：

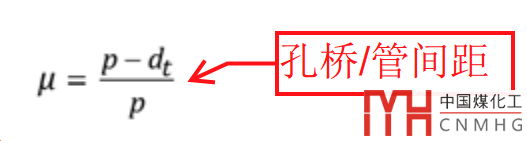

因?yàn)榇蟛糠值膿Q熱器，管間距為1.25d，那么μ=(1.25d-d)/1.25=0.2。
也就是說Do處的剪切力為墊片處的5倍。
假設管板布滿管子，開孔處的Do可能和DE非常接近，但是Do處的剪切力是DE的5倍。
這簡直是比隔條街，房?jī)r(jià)差一倍還要夸張啊。
善惡就在一念間，一邊是康莊大道，一邊是萬丈懸崖。
ASME VIII II-2019的規定
再查查八二怎么說，查到的時候，嚇我一跳，2019版455頁：

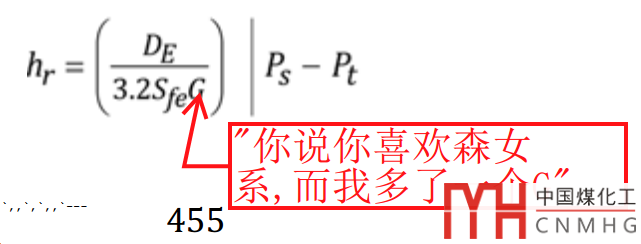

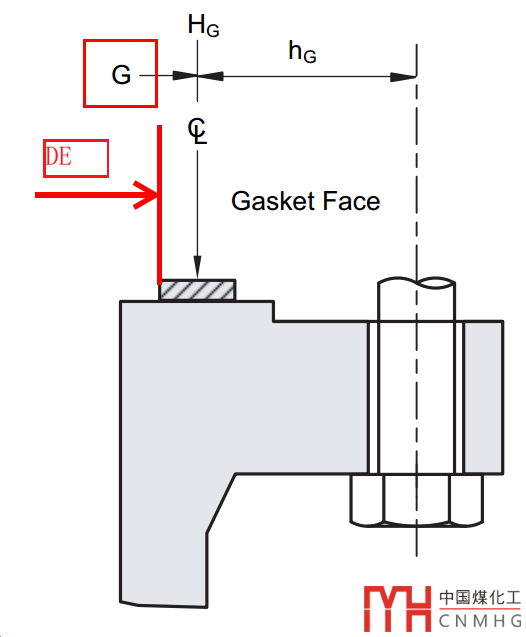

不僅少了一個絕度值號，而且咋多了一個G？
你說你喜歡森女系
而我多了一個G
就像LOVE 去掉一半變 loli
我在默默等著你 哪怕中年危機
我的愛不過氣
再查2017版，還是多了一個G：
再查2015版，終于正常了：
終于恢復正常了。
假設G真的要參加計算：
只能這樣：
上面加個平方。
對不起，我編不下去了。
ASME 出版更新速度越來越快，但是質量真是越來越粗糙，越來越不講究了。
總結
-
GB中可以自己判斷，follow your heart，聽審核人的沒錯。
-
EN的規則簡單，適合快速評估。
-
ASME VIII I ，按照公式計算，不過99%都能合格。
-
ASME VIII II，趕緊把公式改過來吧，太丟人了。
