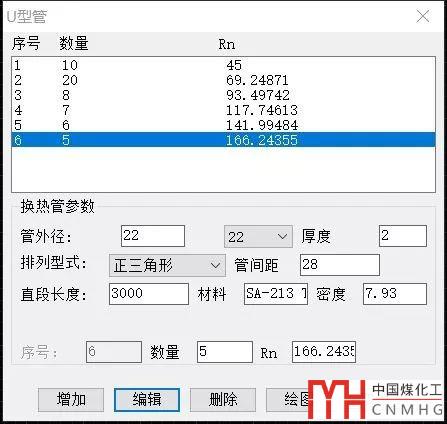

對于U型管束圖，VCAD最初的做法是通過列表，不斷輸入數量，點增加，再輸入數量，再點增加從而得到各層的Rn，并計算U型管的展開長度，單重和總重，并自動生成一張A3的管束圖。

相對于原來手動計算來說，方便不少。不過在經過一段時間的自我體會后，感覺不斷輸入數量再點確定-輸入數量再點確定-輸入數量再點確定的循環很麻煩。一般用VCAD畫完管束圖后，側面都有每層的管數量。如果通過一次輸入，就能得到管束圖，那么應該會更方便。既然要改進，那么就應該可以由管束圖所能得到的信息都展示或者計算出來。那么具體應該如何改進呢？

1. 如何一次得到每層管束的數量呢？經過思考，我發現如果使用數字+分隔符號將數量一次輸入完成，想必是非常方便的。分隔符號選擇什么呢？我凝視了我的CHERRY機械鍵盤，輸入流暢，順滑，就像巧克力一樣，輕盈靈敏；單個按鍵，就像一個整裝待發的soldier一樣，干脆利落的執行你指尖的命令；如絲般順滑，又如砍瓜切菜般傷害也比悲哀來的爽快~離題了。最終我選擇了小鍵盤的“*”作為分隔符 。數字和“*”都在小鍵盤上，可謂是好鄰居，輸入不累。可以在程序中輸入，也可以現在txt中一頓噼里啪啦的輸入，再粘貼過去。這樣點擊確定就可以獲得換熱管的單根長度，質量，總重。

2. 對于容規劃類時，換熱器殼程應該扣除管束的體積，管程應該加上管束內部體積。既然數據都齊全了，順便算出來也是扶老奶奶過馬路，舉手之勞。當然比起原來的輸入數據多了一個管板厚度。

3. 管板厚度輸入都輸入了，那么何不順便計算一下?lián)Q熱管的換熱面積?？鄢艄馨搴穸鹊闹惫芏伍L(zhǎng)度就可以計算面積了。來都來了~

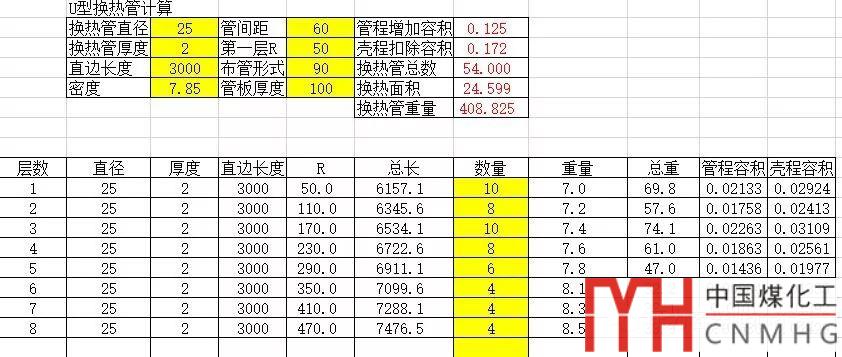

4. 以前用的是Excel表格計算換熱器的U型管束，這個表格不要浪費啊，遇到特殊情況，Excel表格用起來也是趁手的利器啊。





5. 什么根數統計，總重啊都給弄上，畫圖雖然不一定需要，但是報價需要啊~

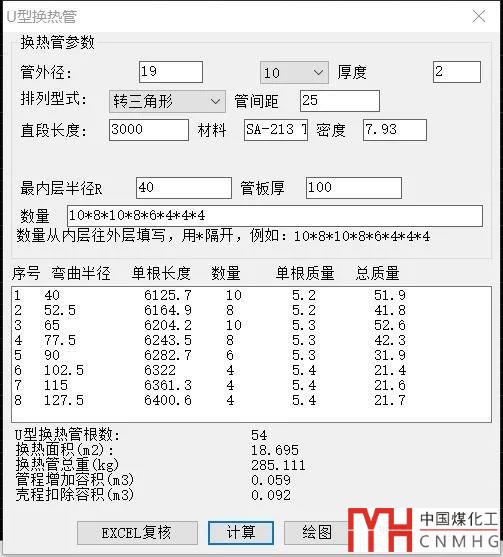

改完一看，界面弄成下面這個樣子了。用起來試試

哎喲，不錯哦~
