不帶導向支撐塔器的計算模型是一端固支，一端自由的懸臂梁；設置一個導向支撐的塔器的計算模型就變成了一端固支一端簡支的懸臂梁。理論上來說已經不能用常規軟件計算?？捎娩摻Y(jié)構軟件求出各個截面的彎矩但后續較麻煩。我們還是優先用常規軟件考慮。為了方便分析對比，不考慮迎風面積的變化和風速的變化。模型簡化為受均布載荷的梁

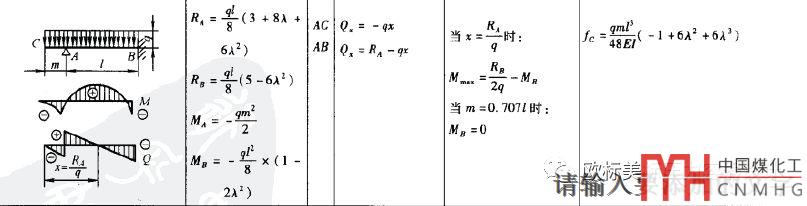

常規塔計算梁模型

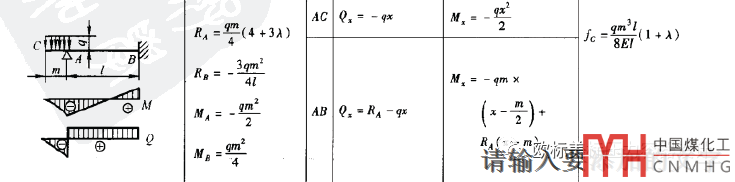

帶一個導向支撐的塔計算梁模型

1. 按常規軟件PV處理；把帶導向支撐的塔器分成兩個部分。一個是導向支撐的上方；一個是導向支撐的下方。

1）導向支撐上方的筒節等：

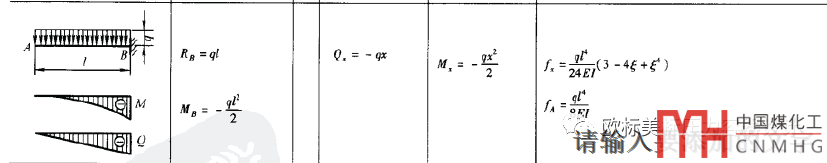

導向支撐上部梁模型

導向支撐的上部剪力和彎矩都和一端固支的懸臂梁相同；在塔器計算中影響壁厚的是彎矩和重力。在PV軟件中在風載荷位置把標高輸成導向支撐標高-2000mm（假想的裙座高度），保證風載荷一致。

2）導向支撐下方的筒節和裙座等：在PV中建模還是建全部的元件，只是把導向支撐上方的部件考慮少量風載荷即把上部元件（上封頭，筒體，錐殼元件的迎風面積按臨界風速/頂部風速的比值處理，平臺，梯子和附塔管線還是只考慮重量。因?yàn)榭鼫u街只發生在塔體上，梯子平臺和附塔管線對其有破壞作用）影響塔體軸向應力的除了彎矩外還有重量。保證重量及重量分布完全等同原塔器。因?yàn)閷?dǎo)向支撐的存在，順風向風速對導向支撐下面的塔體影響很小，因?yàn)樵趯?dǎo)向支撐處撓度很小但也存在部分撓度和橫向振動空間（振動是安裝空隙和撓度是安裝空隙以及和結構一起動）。所以導向支撐上部主體元件只考慮臨界風速的影響。且計算勾卡曼渦街的影響。由于實際撓度和振幅大于導向支撐和框架間距離和框架的撓度，所以計算偏保守。

又由于導向支撐的存在，上述簡化可能會使導向支撐下方靠近導向支撐的筒體上的彎矩偏小一些。我們?cè)儆煤腿≈虚g筒體厚度相同的方式來彌補偏差。

下面是取多長筒體和中間筒體厚度相等的簡化計算。

本來應該是一端固支一端簡支的懸臂梁模型，但為了讓軟件計算我們冒進的簡化成一端固支的懸臂梁。

1.常規塔計算梁模型

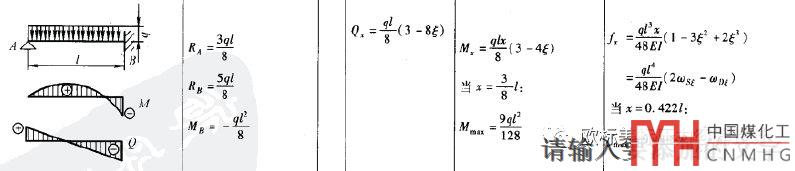

2.1一端固支一端簡支梁模型

2.2帶一個導向支撐的塔計算梁模型

從上面兩個計算模型我們可以看出兩個支點之間2.1的彎矩要大于2.2的彎矩。我們?nèi)?.1的彎矩最大點是偏保守的。

受均布載荷的懸臂梁，與一端固支一端簡支的受均布載荷的梁在x=3l/8處彎矩相等，此處也是模型2.1的最大彎矩處x=3l/8

模型1：M1= qx2/2=q（3/8l）2/2=9ql2/128

模型2.1：M21=qlx（3-4x/l）/8=9ql2/128

根據梁模型彎矩的變化可知x>3l/8,2.1模型的彎矩逐漸減小，而模型1的彎矩繼續加大。也就是說x>3l/8時按1模型計算是保守的。x＜3l/8是冒進的，為了避免這種冒進我們把這段筒體厚度取得和3l/8等厚。

實際上由于風載荷越向上越大，也有可能兩點間的風載荷是相同的，但很大可能風載荷是上大下小的。按受均布載荷的梁模型計算求彎矩相等處是偏保守的。所以這樣簡化加上筒體厚度取值是安全的。

寫的有點繞，如果有需求將就看吧；有發表論文需求的請照顧一下我的感受；把我弄個第二作者，這個要求不過分吧！
