前段時間發中美歐風載荷計算相關參數時，有些內容是一筆帶過，沒有詳細寫是因?yàn)檫€要寫篇梯子平臺風載荷計算的。了解標準的規定，知道軟件是怎樣計算的，設計計算時才能做到心里有數，保證經濟和安全。梯子平臺風載荷的計算主要是迎風面積的計算，其余的系數基本都是死的。

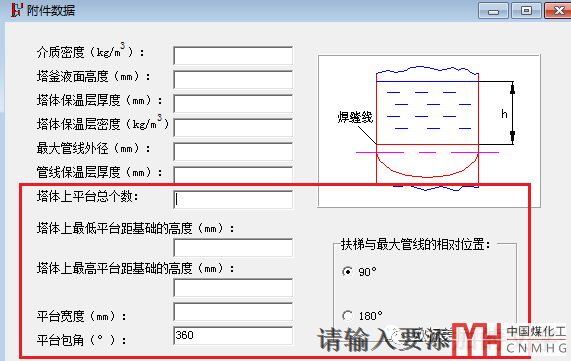

在使用SW6計算塔器的時候，關于附件數據的輸入見下圖。

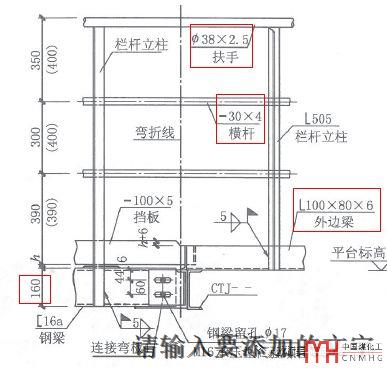

我相信有很多人不知道標準或軟件對平臺的迎風面積和梯子的迎風面積是怎樣考慮的。實際上在國內塔式容器的標準上一直都有平臺和梯子迎風面積的計算。計算載荷還有體型系數K1=0.7和個風振系數K2i(大值大于等于1.7)。NB/T 47041平臺的迎風面積：∑A:平臺構件的投影面積(不計空擋投影面積)。我們來看一下HG/T21543-2009的標準平臺構件

SW6是否是按HG/T21543考慮的平臺迎風面積我試驗了幾個數據，風載荷沒有變化。貌似是直接按NB/T 47041的附錄D的數據計算的，軟件并未按實際寬度考慮。輸入平臺寬度數據只是為了計算平臺的重量!

K3:籠式扶梯當量寬度，當無確切數據時可取400mm.

K4:平臺當量寬度,當無確切數據時取600mm.

當然了一般情況下平臺當量寬度600mm還是包的住的。特殊情況可以在平臺數量上想辦法達到想要的結果。

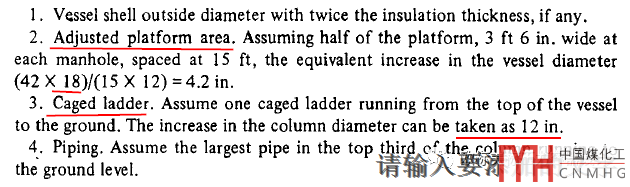

ASME Ⅷ-1中沒有非受壓件的規定。但在Bednar的Pressure Vessel Design Handbook中平臺迎風面積高度方向是按18英寸計算的（應該是8英寸支撐型鋼+6英寸包邊角鋼+2英寸圍欄+2英寸扶手），梯子按12英寸寬計算。

計算載荷還有風力系數Cf=1.3左右（對應國內體型系數），風壓暴露系數Kz（查表和場地有關可能大于1也可能小于1），風向系數Kd=0.95，地形系數Kzt（大于等于1）

PV elite中合適的只有平臺高度x寬度和1/3高度x寬度的選項。實際上把1/3改為1/2更合適，因?yàn)檫€有支撐梁。

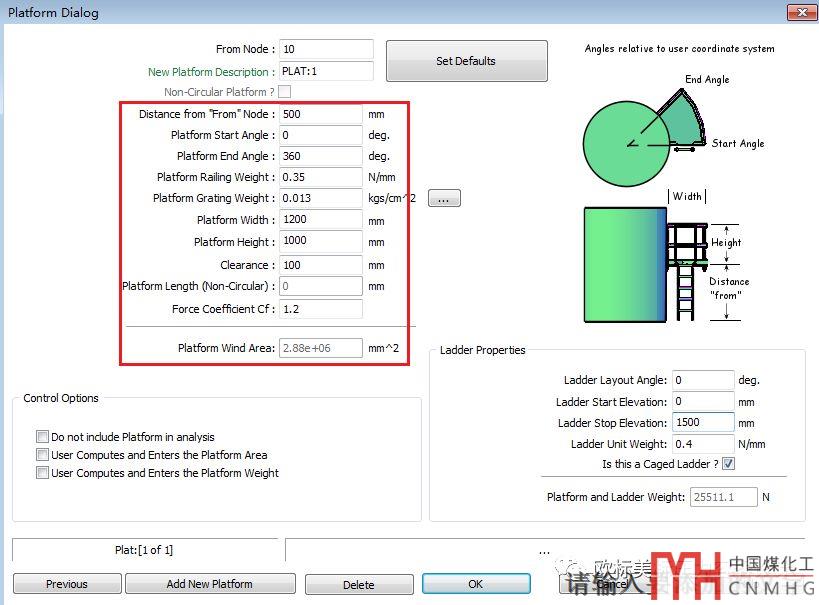

對PV軟件梯子平臺的輸入進行了截圖，又有多少人注意看過軟件對梯子平臺迎風面積的計算是怎么計算的？如果我告訴你軟件沒有計算梯子的迎風面積你信不？平臺包角170°也只考慮了一個平臺的寬度而不是2倍平臺寬度你信不？平臺包角大于多少度應該考慮雙面這個和設備直徑和平臺寬度都有關系，但是按180°區分肯定是有問題的?；蛟S是因?yàn)槠脚_(tái)迎風面積的計算默認使用的是平臺寬度×平臺高度的原因吧！梯子的可能是因?yàn)橹黧w元件風作用的直徑放大系數默認的是1.2吧所以沒有單獨計算吧！我也只能這樣想了?。?！

平臺面積可以自己輸入，梯子的面積可以在主體元件的風作用直徑放大系數上考慮。

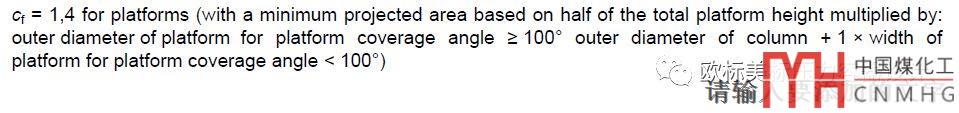

EN13445中有明確規定：計算載荷還有風力系數Cf（對應國內體型系數），結構系數Cs×Cd(大于等于1)等。平臺包角分大于等于100°和小于100°，具體規定見下方截圖。因?yàn)闃?biāo)準中已經規定的相當明確軟件就不截圖了。

Cf=1.4—平臺高度方向至少取平臺高度的一半。

Cf=1.2—梯子（梯子高度×0.33m）即平臺寬度按330mm考慮。

沒什么好總結的了，EN13445的規定更詳細更明確。連腳手架工況都有明確規定。遇到歐洲業主，按ASME設計要求計算腳手架工況也別感到不可理喻！因?yàn)樵跉W洲塔器計算腳手架工況也算是常規要求。
