一直以來對老外的設計還是比較信任的，覺得他們技術高，工藝，設計，制造能力都比較強，所以?xún)r(jià)格高也合理，畢竟一分錢一分貨。

因?yàn)闇贤ǎO(shè)計，制造是很復雜的，其中也有很多風險，遇到高水平的，合作愉快，交工順利，產品質量好，作為設計人員還是很開心的-畢竟貴點和設計無關，但是質量好，設計能夠省不少事情。

最近項目上有歐洲供應商的圖紙需要審查，看了他們的圖紙，有種深深失落感，發達國家的設備設計已經是這個樣子了？！

不懂MAWP

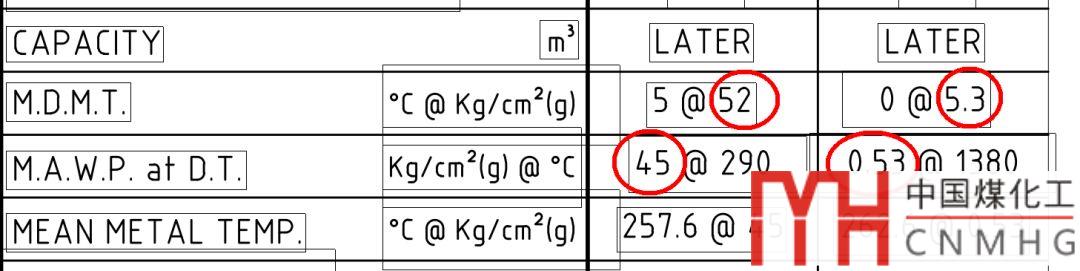

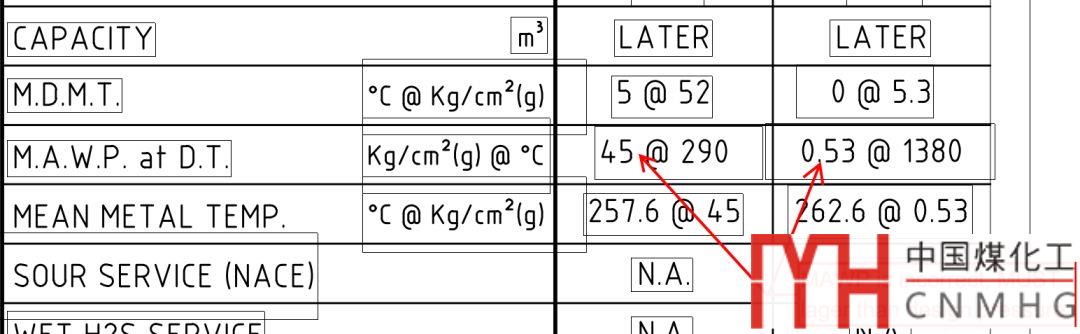

在設計溫度下MAWP直接填寫操作壓力，也許是時間太緊了，受迫性失誤，理解。

于是在A版圖中給了如下comment。

不久，提交B版的修改圖，老歐不為所動，仍舊寫的操作壓力。：

審圖紙的老美都火大了，不管什么MAWP反算不反算什么的了，A版comments寫太含蓄了，老歐都看不懂啊，直接寫設計壓力得了。

如果一次錯誤是筆誤，那么兩次相同的錯誤，只能理解成：

他們不知道MAWP是什么。

天之道與MAWP

球形封頭和筒體連接

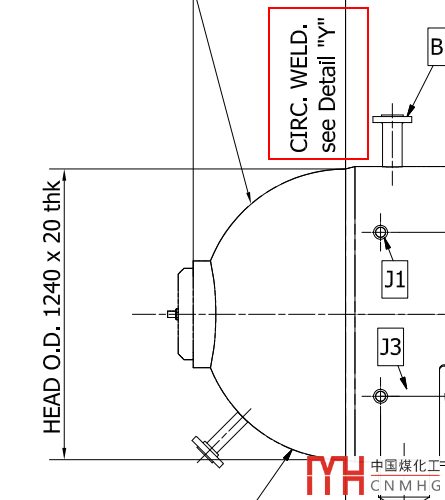

設備壓力高，采用的球形封頭?？粗@個標注覺得不對勁，怎么球像整個半球？

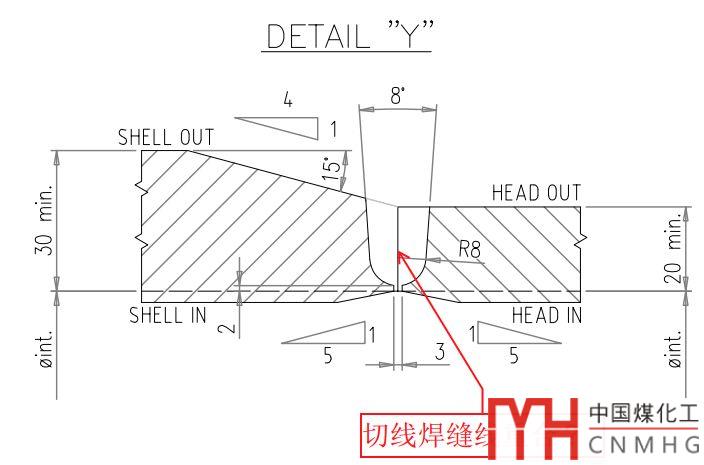

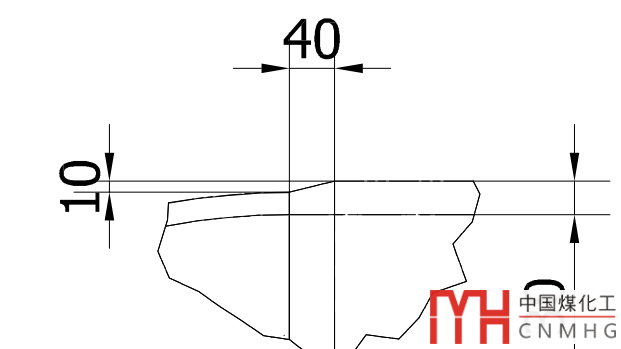

詳細結構見節點圖Y，一看不是幻覺，是真的整個半球。

廠家竟然真的削薄筒體和完整的球殼對接？！

這個連接是個經典的結構，只要是設計人員，都會了解。作為一個超過一百年的老廠，竟然出現這種錯誤，無法理解。

球形封頭應該怎么和筒體對接

不懂切線焊縫線

一般工程公司給制造單位發的設計數據表會帶有簡圖。上面會標注上切線到切線的長度。至于制造單位設計的圖紙，封頭直邊多少并不要緊，只要切線到切線長度保證就行了。

收到廠家圖紙的一刻，我竟然不敢相信：

廠家設計的圖紙是封頭焊縫線到焊縫線的長度。

WL-WL=TL-TL

圖面上連切線都沒有畫出來。

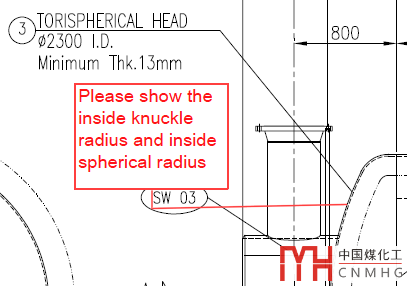

碟形封頭大弧小弧半徑都不標注。

中國工程師，只會爭論

“標注是標到焊縫線還是切線”

以及

“封頭名義厚度如何標注”，

這種畫不畫切線，設備總長TL-TL是否要和工藝一致，是絕對不可能爭起來的。

甜豆腐，咸豆腐

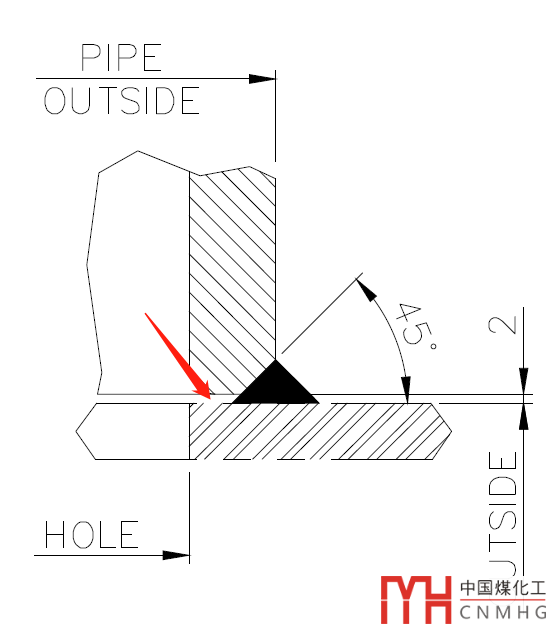

承壓件不全焊透

按照致死工況設計的設備竟然沒有全焊透。

按照ASME VIII-2017 UW-2，致死工況接管和筒體的焊接，必須要全焊透。

即使不是致死工況，做過國外項目的都知道，按照業主的工程規定，壓力容器100%都會有全焊透的要求。

這是一個真.常規的要求。

對于一個百年老企業，做承壓設備不全焊透，這是什么操作？

SO法蘭怎么焊接

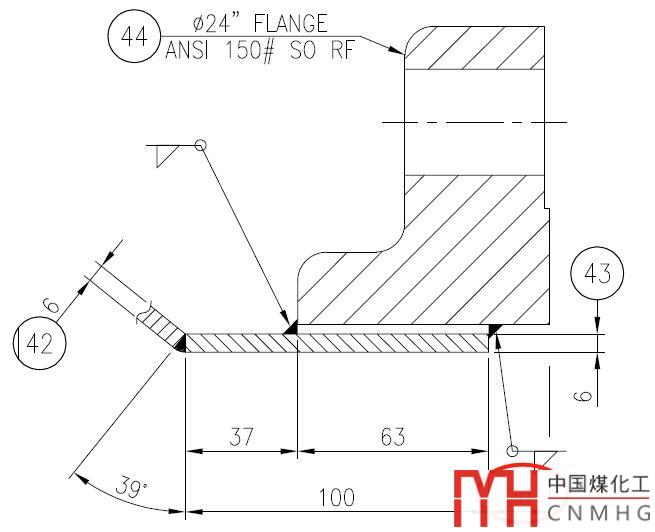

看到這么個節點，怎么看怎么別扭，SO法蘭為何焊接成這樣。

在HG法蘭中，此處留的長度應該為t+1=7mm，他們卻留了20mm.

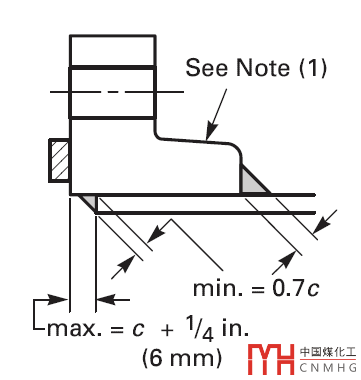

在ASME中，最大留長為C+6=12mm。怎么也不可能到20mm。

SO法蘭的焊接何等普遍和簡單，而現在竟然連法蘭怎么焊接都無法按照規范設計。

標準之陌生，竟恐怖如斯。

至于焊縫間距37mm，讓我看到了設計人員的隨性灑脫，絲毫不考慮業主的工程規定。

銘牌位置隨便放

NEN的換熱器，左管箱是帶個法蘭蓋，換熱管長9米。

設備那么長，

空地那么多，

銘牌偏偏放在管箱法蘭蓋上。

按照ASME VIII I UG-119，銘牌的安裝原則，是應該裝在設備主體上760mm范圍內，最好是永久不能移動。

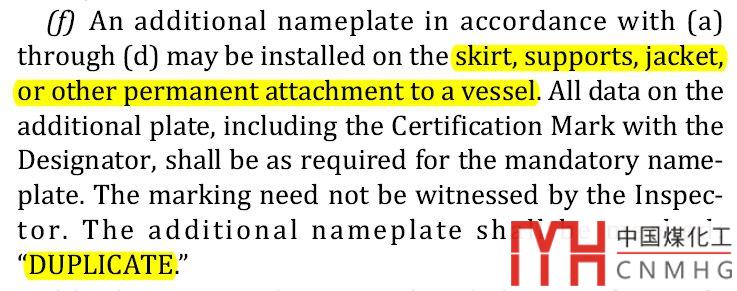

比如對于裙座比較高的塔，銘牌本體焊接在設備上，規范還建議制作一個銘牌副本焊接在裙座上。

一般的BEM換熱器，銘牌也盡可能的焊接在筒體上，避免焊接在管箱上。

而焊接在管箱的法蘭蓋上，更應該是避免的。

試想一下檢修時，法蘭蓋將如何自處？

密封面朝下壓壞密封面，

銘牌面朝下則會壓壞銘牌，

只能立著或者吊著。

如果法蘭蓋更換，是不是銘牌就不見了？

滑動支座沒有地腳螺栓

由于兩臺設備A+B直接相連，四個鞍座，所以設置了一個固定支座，三個滑動支座。

于是廠家圖紙A是一臺正常的。

一個固定支座，一個滑動支座。

B設備是兩個滑動支座。

但是滑動支座不配地腳螺栓。

問為什么不配地腳螺栓，說是已經有一臺有固定支座有地腳螺栓了，所以這兩個就不用配地腳螺栓了。

不懂這是什么道理，不過還是讓廠家把地腳螺栓加上了，畢竟臥式設備只能有軸向熱位移。

換熱管已買

在審查圖紙中，發現A版圖換熱管材料未按照數據表。

在數據表中，換熱管材料Pipe，牌號為SA-106Gr.B，尺寸為2 1/2”，Sch160.

圖紙中，材料改為了：SA-210的Tube材料。

于是將其改為SA-106 B材料。

不久接到郵件說：

“由于材料請購單已經批準，

換熱管材料已經買了，

圖紙不能更改。”

于是，我們回了一封郵件：

1. 現在只是A版圖，你們就把材料買了，而且還沒有按照數據表買，這樣是不對的。

2. 如果你們想換材料，請?zhí)峤怀吻迮鷾?zhǔn)后再換材料。

3. 原則上，我們同意用Tube代替pipe，不過我們的尺寸是2 1/2” Sch160，考慮到這是pipe的尺寸，所以才用pipe的材料。請確定你們能夠買到2 1/2” Sch160的tube材料。

發出去后，沒有收到答復。

之后收到的B版圖，發現他們悄悄的把材料改回來了。

“你不是說已經買了么？”

這已經不是技術問題了，廠家明明沒有買材料，卻欺騙我們說買了材料。

誠信呢？

總結

在審查圖紙中，以上只是一小部分最簡單的問題。

更多的設計，技術，溝通問題需要花費很大力氣去解決，消耗了大量的精力。

我絲毫不懷疑一個百年企業的榮光，絲毫不懷疑他們輝煌的歷史，驕人的業績，系統設計的能力。

當一百年前，中國人留著鞭子，面臨亡國滅種的恐慌時，他們已經從事鍋爐壓力容器的設計和制作了。

但是經此，我深深的懷疑：

百年制造企業，在西方持續的去工業化過程中，出現這種設計能力和制造能力的倒退，這到底是個例還是普遍現象？

他們的優秀人員是否還愿意從事制造業？

他們?nèi)瞬攀欠癯霈F(xiàn)斷檔？

優秀的設計理念，設計思想是否能夠傳承？

高的產品品質還能否堅守？

是否隨著低端產品競爭力的喪失，高端產品數量稀少而且不斷被侵蝕，難以維持高品質的設計人和工人隊伍？

是否會為了更高的利潤，不惜降低質量，或者采用瘋狂搜尋合同漏洞，甚至不惜用欺騙手段來應付業主和工程公司？

中國現在工業能力，裝備制造，工業廣度都逐步上升，國家規范也越來越完備。

在壓力容器裝備制造方面，遵循對方的制定的規則/規范，打敗對方的產品，屢見不鮮，這方面，無疑中國的進步是巨大的。

但是中國實體經濟也面臨著巨大的危機，實體行業越來越難以吸引優秀的年輕人加入，開出的待遇也很難讓年輕人體面的生活，更何況化工行業，高溫高壓高危，風險和待遇不匹配，又何忍妨礙別人尋求更好的生活。

是否西方工業的今天，就是我們工業的明天？

是否會有一天，我們也不知道什么是MAWP？

天知道！
