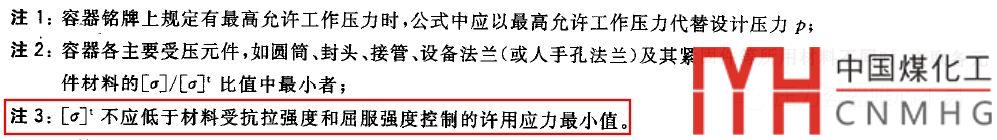

對于水壓試驗，GB/T150-2011增加了注三條款，其含義在標準釋義中有所解釋。

但是解釋的原因不是很清楚，所以請教了業內的專業人士，對此各位專家的看法均摘錄如下，如果還想再深入思考，可以參考論文：《壓力容器試驗壓力的討論-桑如苞》, 《壓力試驗及其有關的限制條件》,《對GB150_壓力容器_有關內容的商榷_試驗壓力值的確定及相關問題》。

遇到實際情況按照標準走就行，討論只是加深一下理解。

另外了解其它國家的規范，對比一下可以了解某些規定是偏保守還是冒進的，有哪些需要注意或者靈活使用的地方。

以下是向公司高工請教的：

問：看了您的課件，受益頗深。很可惜無法參加您的培訓與講解，無法當面向您請教，光看課件還是無法完全吸收。我對下面這個問題還是有點困惑：

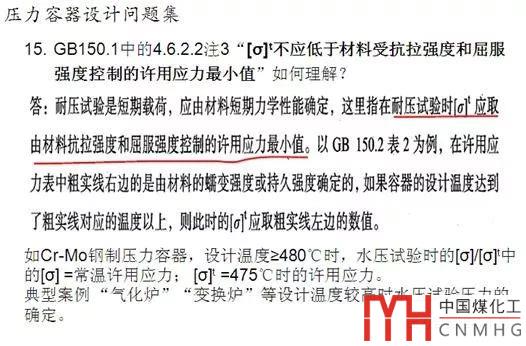

對于15CrMoR, 如果設計溫度是525°C，按照GB150.2 表2，其材料高溫持久強度確定的許用應力時58MPa。475°C時的許用應力是117MPa. 當使用壁厚公式確定筒體壁厚時，參與計算的許用應力值應該是58還是117？為什么？

答：受壓元件計算時，許用應力取值應為：58MPa。這個原因你應該也知道的，我就不多說了。

117MPa，僅用于水壓試驗時的[ σ]t。

我這樣理解的：

1.水壓試驗是短期載荷，該由抗拉強度與屈服強度確定；

2.水壓試驗其實也可以說是對設備在設計工況的一個模擬試驗；而這個模擬試驗也是有前提的，即不能模擬材料發生蠕變工況；也可以說Pt=1.25P[σ]/[ σ]t的適用范圍也僅僅是彈性體時；

3.[σ]/[ σ]t是常溫時的許用應力與設計溫度下的許用應力之比，也稱溫度修正系數，常溫時的許用應力用的是在彈性體時的，高溫時如用蠕變時的許用應力顯然不合理，這樣的修正系數或說模擬工況與實際也不符，而還會帶來很多問題。如，水壓試驗壓力將會大幅度提高，法蘭密封出現常溫水壓試驗工況密封不住的問題。而設計溫度下的法蘭密封計算結果

顯示密封沒有問題的矛盾。

問：

您好！

非常感謝您的解釋，但是對于規范我還是有疑問。好比設計壓力為1MPa，內徑為1000mm，焊縫系數取1. 常溫下許用應力為167MPa，屈服強度為295MPa。按照厚度公式計算筒體厚度為t=1000*1/（2*58-1）=8.7mm。 下料厚度取9mm（不考慮負偏差了）。

方法1：按照117取其水壓試驗壓力：Pt1=1.25*1*167 /117=1.78MPa。 校核筒體應力為σ1=1.78*1009/（2*9）=99MPa，99<295*0.9=265.5. 合格

方法2：按照58取其水壓試壓壓力：Pt2=1.25*1*167/58=58=3.599MPa。 校核筒體應力為σ2=3.599*1009/（2*9）=201MPa, 201<295*0.9=265.5.合格

其實只要按照和設計應力一樣取值，校核其水壓試驗壓力就不可能不過。因?yàn)椴牧系脑S用應力是按照屈服強度/1.5，水壓試驗時保證在0.9倍的屈服強度內。也就是說只要水壓試驗壓力<0.9*1.5=1.35倍設計壓力，其水壓試驗就不可能不合格。設計許用應力取值低（58），水壓試驗時取值過高（117），如取方法1，試驗應力水平1.78*58/167=0.618<1，還達不到操作水壓也就是說，也就是設備根本沒有經受考驗，水壓試驗形同虛設。對于法蘭來說，本來法蘭在考慮其許用壓力等級的時候已經考慮了材料的溫度了。如PN10的法蘭，在500°下可能只能用到1.7。法蘭的壓力等級如果不合適，就需要提高才行。況且溫度系數是取各個溫度系數中間的最小值。已經保證了不會大于按照板材計算所得。

還有為何ASME，EN規范中沒有類似的規定？

由于按照公式計算的水壓實驗值能夠保證設備還在彈性范圍內，不會產生塑性變形，標準釋義中水壓試驗壓力對容器造成危害的解釋少了點說服力。

請多多指教。

答：

1.不能說“設備根本沒有經受考驗”，起碼經受了“1.25*1*167 /117”的考驗；

2.彈性體的出發點（楊國義等觀點），見上次郵件語；

3.水壓試驗的出發點是對缺陷可能帶來的風險的考核并確定最大不超過1.7倍（前蘇聯）的設計壓力，還有專家提出以彈性模量之比E/Et（國內的桑茹苞、丁伯民等）確定水壓試驗壓力；但人們已經習慣用許用應力之比（ASME），故現在國家標準提出限定在彈性體范圍之內。

4.這樣的考核足以驗證缺陷帶來的風險，缺陷發生爆裂在常溫下更危險，高溫下材料的彈性會更好一些，但對常溫下水壓試驗壓力應控制在一定范圍之內。

5.法蘭不是提高等級就能解決密封問題的。

以下是丁伯民教授關于此問題的回復：

關于液壓試驗問題，誠如容標委會主要領導撰文所述：長久以來一直是個問題，但他又說2011年版通過修改，從而完善了溫度補償方法。

對此，我恰恰持完全不同的看法。長久以來這確實一直是個問題，原因是在應力比值中所涉及的材料包括了螺栓在內(不應包括！)，而這次修改又加上了注(3)，則不僅并不是完善了溫度補償方法，而是比未修改時引起了更為嚴重的問題。

試驗壓力值要乘應力比予以調高的原因是：在高溫時設計的容器是按高溫時的許用應力，而在試壓時無法在高溫下實施，在常溫時對已按高溫許用應力確定了的壁厚試壓，為達到要超過0.25%應力水平，就要提高試驗壓力值，即乘以溫度補償系數，此值為常溫時許用應力對設計溫度時許用應力之比。

對應力比值中是否應包括螺栓材料在內的問題，我對壽比南、楊國義、徐鋒三位當面指出，但他們不接受，不接受的原因是對法蘭螺栓設計的不理解。對此，我當然無法。后來他們又加上注(3)，我也是在拿到標準看了以后才知道的，他們?cè)趺聪氲?，我根本不知道，在他們的文章中所述的原因，我根本無法理解。對此，我只好寫文章，但審稿者就是他，所以退稿。后改在化工設備與管道雜志，請看2013年第一期。

來件中提到桑如苞和我曾表示此比許用應力值要用彈性模量比值表示，這絕對是誤解，我從未有過這樣的表示，只是對桑如苞的這一表示發表過不同意的意見。

因我在文章中已詳細說了，所以不再詳細重復。匆匆，即致

近安

丁伯民

以下是吳大聲高工關于此問題的回復：

關于水壓試驗問題

1、對注3的理解：

按試驗壓力公式（5）中的溫度補償系數提高試驗壓力，理論上不會對容器造成危害。從強度角度，殼體承載能力與許用應力成正比，正確設計的容器殼體應當能夠經受得起。釋義上說的“危害”我理解只是對一些壓力附件而言，比如容器上必不可少的接管法蘭“系統”，設計者按工作條件選擇標準件時，可能試驗壓力并不匹配（耐不了這么高），或且為了適應高的試驗壓力過分跳級選用。

基于這種擔心，就會想到有沒有必要用這么高的試驗壓力，因?yàn)椴牧细邷匦阅芟陆刀己芸欤绻丛O(shè)計溫度定，溫度補償系數可能很高。我是認同以高溫短時性能數據來定溫度補償系數，不用持久或蠕變強度數據。因?yàn)閷?shí)在看不出短時的水壓試驗和高溫持久工作性能的關系，所以沒有必要用過高的試驗壓力。

那么這種折衷的試驗壓力有沒有意義，是否“形同虛設”？耐壓試驗的目的一是檢驗密封和焊縫的致密性，一是考驗容器強度。到底要超壓多少？現在有三個數據：基本超壓就是乘1.25；再乘按設計溫度下材料高溫性能定的溫度補償系數；再一個就是現在GB150注3的辦法。注3的辦法也有相當程度的超壓，在考驗致密性上用超壓“代替”高溫?zé)釕?yīng)力對密封性能的影響，應當說會有一定作用；至于對意外缺陷的檢驗作用則不好類比，本來缺陷的擴展機理高溫與常溫就不一樣。這里沒有明確的數量關系來描述，所以我說注3的辦法是個折衷，不能說沒有意義。

2、大家可能希望對容器的每個部位都以它最高承載能力再超壓做一下考驗，這往往做不到。在許多規范里也是說“應取個元件材料的﹝σ﹞/﹝σ﹞t比值中的最小值”。這樣，在一臺容器中有使用不同材料的情況（實際上有這樣情況——在一臺塔體內有不同的溫度段，使用不同的耐高溫材料），會有一些元件或塔段不能按“自己的”溫度補償系數來定試驗壓力。

3、另一個問題——螺栓問題：

這里說的“緊固件”一般說是指主螺栓，是設備設計計算的一部分，而不是那些標準件。由于高溫用螺柱材料的高溫性能下降比較平緩，它的溫度補償系數通常比殼體材料的溫度補償系數小很多，所以我部分認同丁教授的意見。不受主螺栓的限制，用殼體材料的溫度補償系數。這樣提高了試驗壓力，設計者對主螺栓可能要再核算一下
