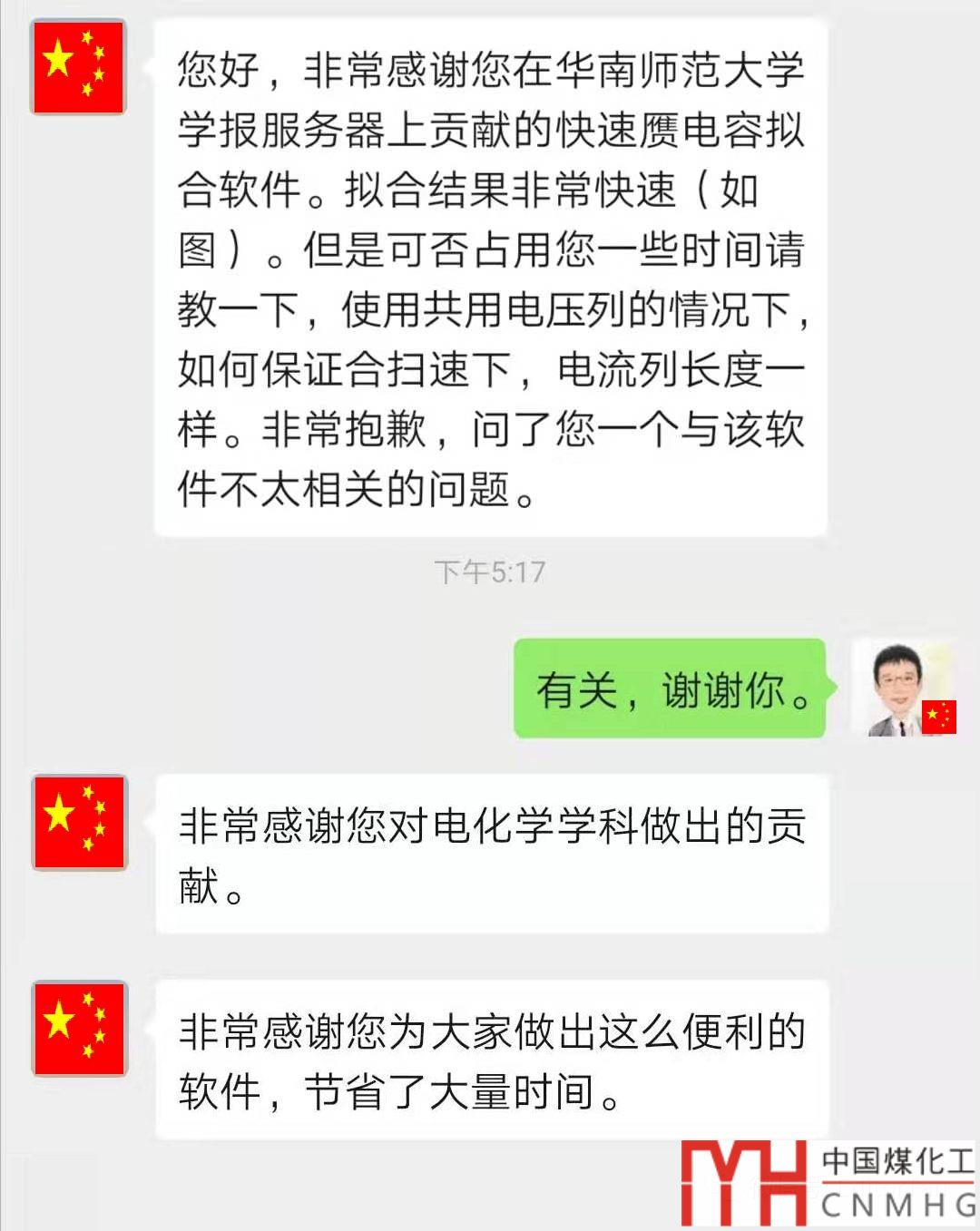

感謝京都大學的楊博士給予贗電容k1Tool擬合工具高度評價！

贗電容擬合需要在相同的電位下，對5條以上的CV電流數據進行擬合。k1Tool快速擬合工具，也是基于這個算法，通過JavaScript編程實現的。（文末有k1Tool不同版本的網址鏈接）

然鵝，實際測試時，因不同的測試儀器而異，在不同的掃描速度（例如0.2,0.4,0.6,...,1 mV/s）下，得到的CV數據中數據行數是不一致的，這樣無法共用相同的電位數據列。

今天，譚編給大家總結兩種方法，來確保贗電容擬合所需CV曲線數據具有相同的行數。

1. 儀器參數的設置技巧

有些儀器可以通過以下兩種設置實現不同掃速CV數據具有相同的行數。

（1）設置采樣率：1 mV/point

例如從1~0V范圍掃描(一圈CV共2000 mV)，雖然不同掃速測試一圈所需的時間不同，但是2000 mV÷1 mV/point=2000 points

（2）梯度采樣法

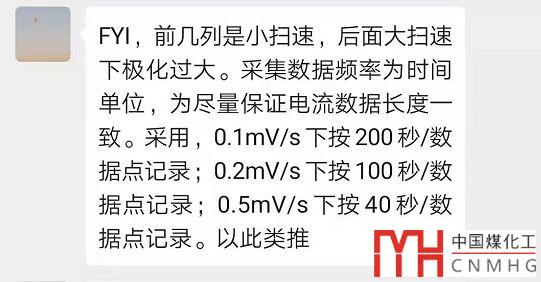

感謝楊博提出的另一種測試參數設置的方法，譚編稱之為“梯度采樣法”。

也就是讓掃速與采樣率的乘積相等，例如：

0.1 mV/s× 200 s/點=20mV/point

0.2 mV/s×100s/點=20mV/point

0.5 mV/s×40s/點=20mV/point

總之，這兩種方式，其實都是設置采樣率(mV/point)。

2. Origin軌跡插值法補全數據

首先，復制數據。

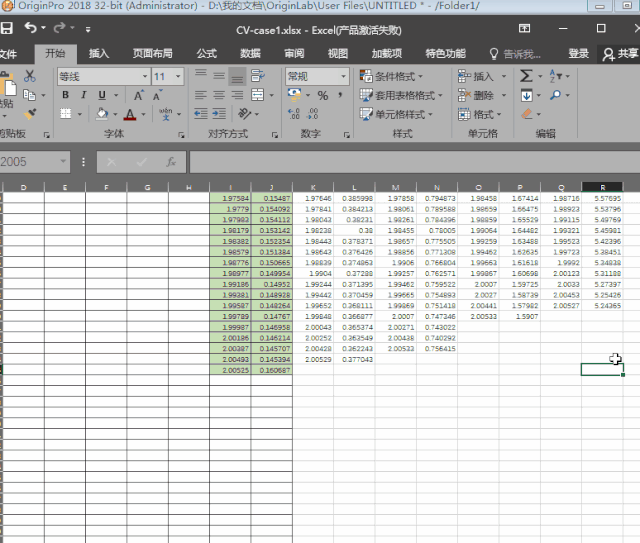

從Excel將不同CV（具有單獨的電位數據列）拷貝到Origin的空數據表中，按Ctrl并點擊多選各個電位列，再右鍵set as X。

然后，進行軌跡插值

選中某一圈數據，選擇菜單Analysis-Mathematics-Trace Interpolation（軌跡插值）。

注意：在彈窗中有個input和Output分別是源數據和輸出數據，需要將Output改為“[Book1]Sheet2!(A,B)”，可以從input中復制過來修改為Sheet2，這樣可以新建一個Sheet2數據表，而且經過一系列這樣的操作之后，會產生一個補全數據之后的與sheet1表結構相同的數據表。

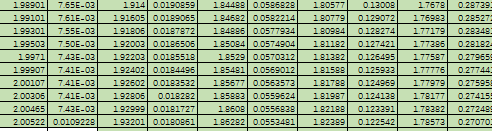

另外，需要修改我們想要擴充的數據行數（看原數據中行數最多的那個單元格所在的行數），去除勾選，填入2004（本文的數據最多有2004行）。確定即可，對其他需要擴充數據的兩列數據進行相同的操作。

到這里，你可能會疑問了，這樣處理的曲線還是吻合的嗎？

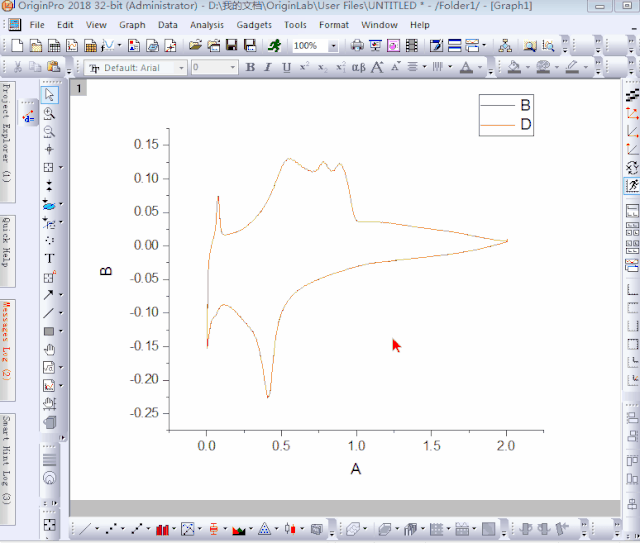

譚編將處理前后的某一條CV繪制出圖看看，為了好看，譚編將某條曲線向上平移挪開對比一下，是吻合的。

最后，整理共用電位E列的數據表

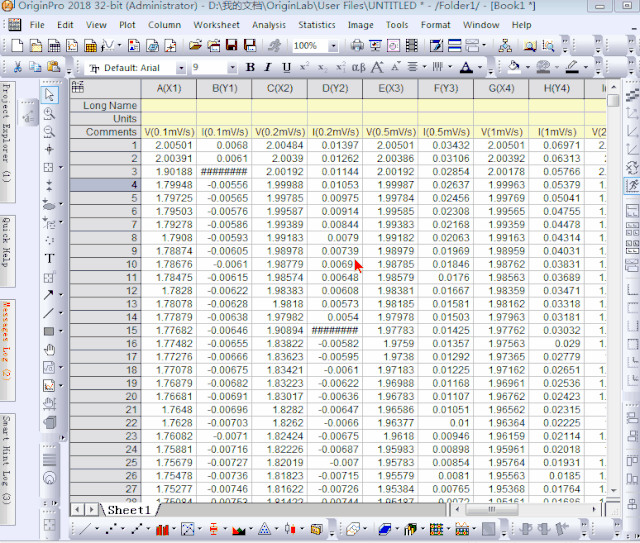

按下Ctrl不放，點擊每列電位數據的表頭，實現多選、挑選第一列公共電位和后續的每一組CV的電流數據列。Ctrl+C復制，然后在新的表格中按Ctrl+V粘貼即可。

這里有個小問題，通過軌跡插值后，我們才有第一組CV的電位作為公共電位數據列后，繪制的CV曲線好像變形了（如上面動圖的最后幾幀所示）。所以，這個方法還是不準確。

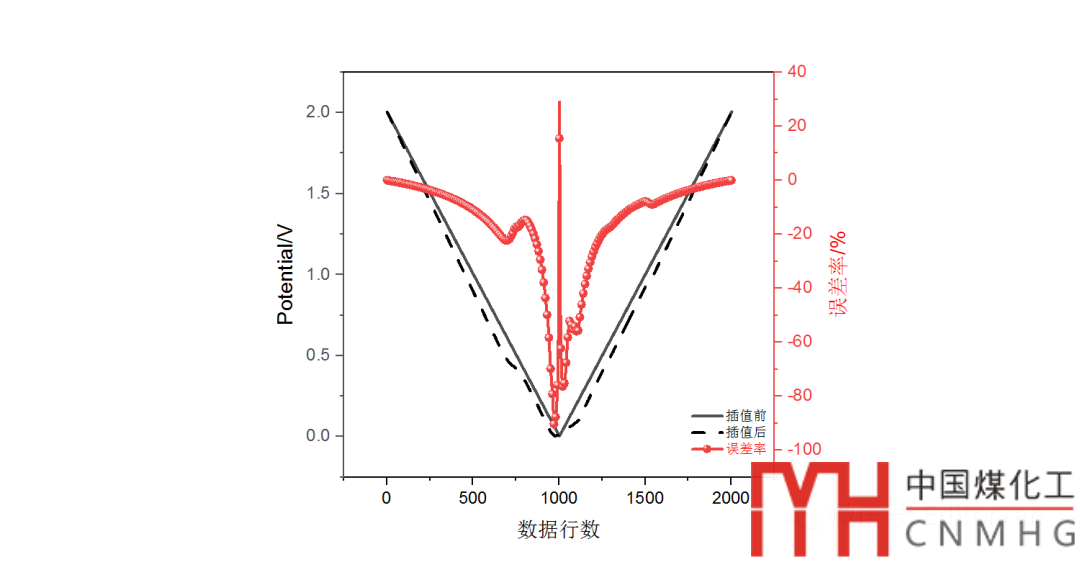

譚編對插值前后的電位和誤差率繪圖如下，誤差還是很大的，還是建議大家采用儀器參數的設置比較準確。

關于贗電容k1Tool，目前有三個成熟的版本2.0、2.5和2.6，分別為完整曲線（可能會出現擬合交叉）、跳點擬合、棄點擬合（拋棄R2<0.95，避免交叉） 。

k1Tool的網址分為本刊服務器和阿里云服務器，本刊服務器在北京時間晚八點到次日早八點期間，校外IP是限制訪問的，需要輸入學工號和密碼訪問；阿里云服務器不受影響。

k1Tool V2.0

http://journal.scnu.edu.cn/editortan/cc/

http://www.upub.online/cc/

k1Tool V2.5

http://journal.scnu.edu.cn/editortan/cc/v2.5

http://www.upub.online/cc/v2.5

k1Tool V2.6

http://journal.scnu.edu.cn/editortan/cc/v2.6

http://www.upub.online/cc/v2.6

歡迎大家使用和反饋使用中遇到的問題，譚編將繼續優化升級該工具。

另外，大家若有其他工作量大的數據處理與繪圖，也可以告訴譚編，譚編將開放出類似的快捷小工具，供廣大科研人員免費使用。
