教程 | Origin繪制一張示意圖，不用PPT、AI、CDr也能搞定！

時間：2020-08-31 來源：編輯之譚瀏覽：

ORIGIN教程

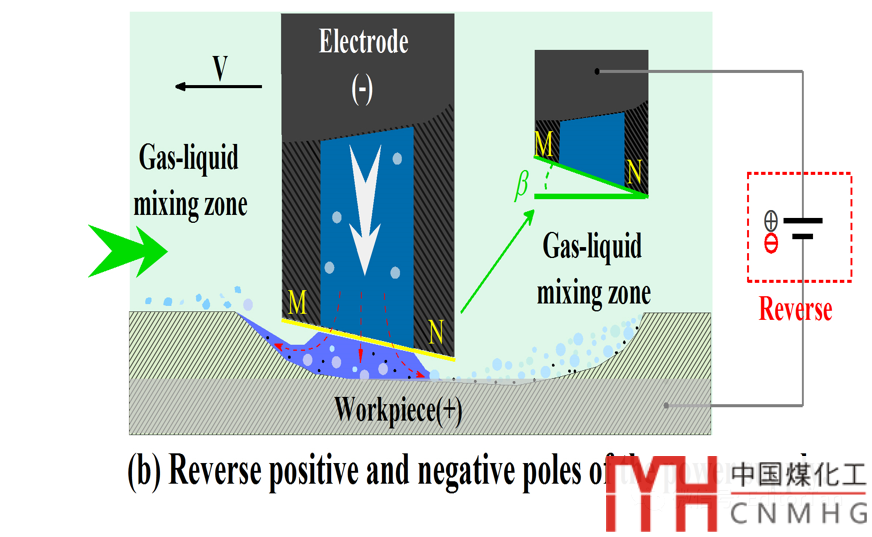

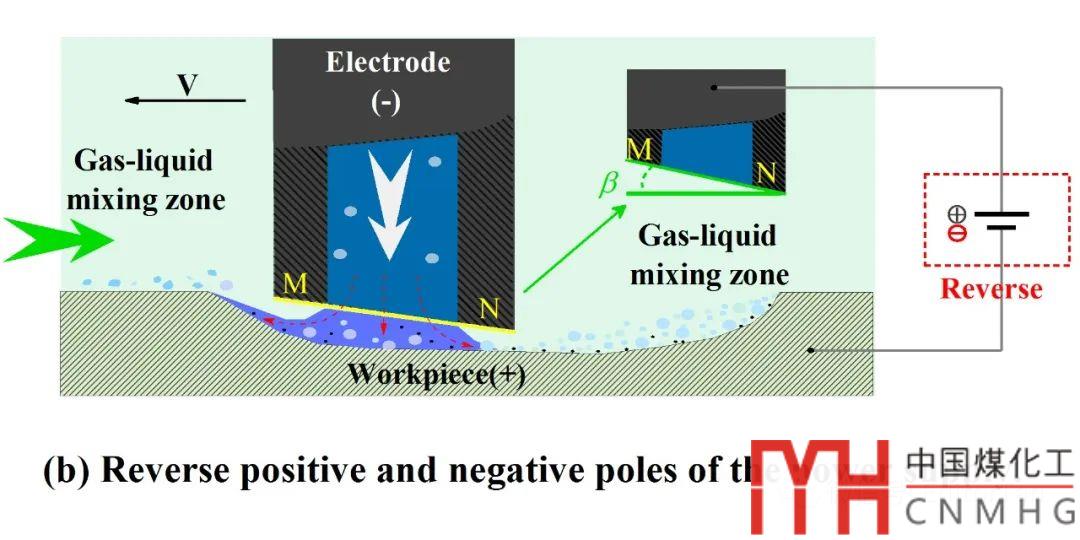

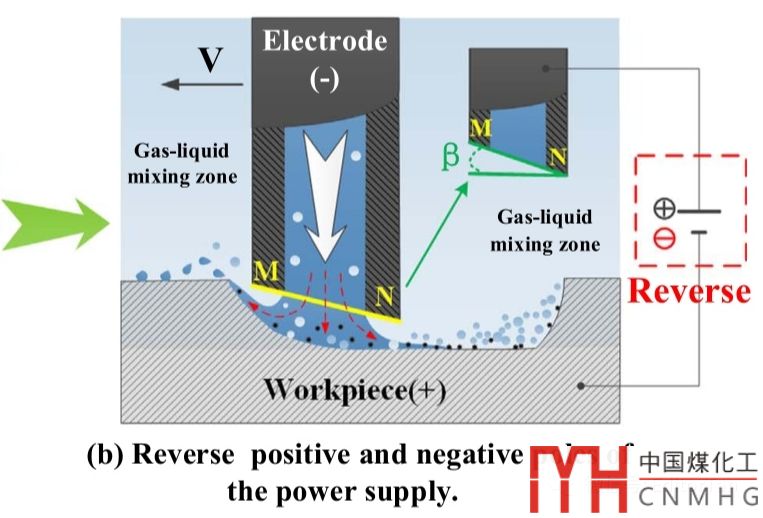

【導讀】交流群里有人問上圖是用什么軟件畫的？PPT、AI、CDR肯定行。譚編認為Origin也行，于是首次嘗試用Origin來高仿一張。讓我們重新認識一下Origin軟件哪些被遺忘的功能。

【1min視頻教程】

信息里發送“視頻號”可關注【科研繪圖】視頻號。

1. Origin軟件版本

Origin8.5也可以繪制示意圖，本文采用2018版。

2. Origin繪制示意圖

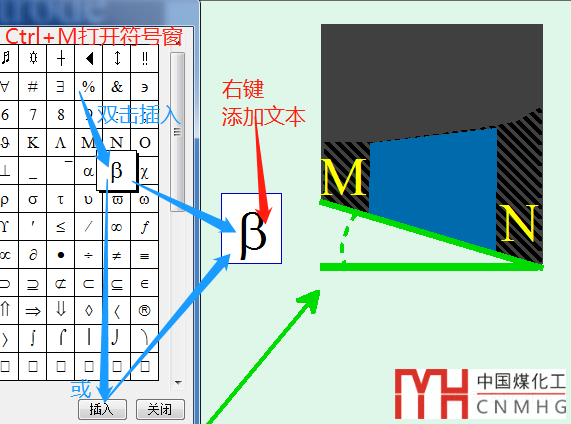

我們需要畫背景、構圖。

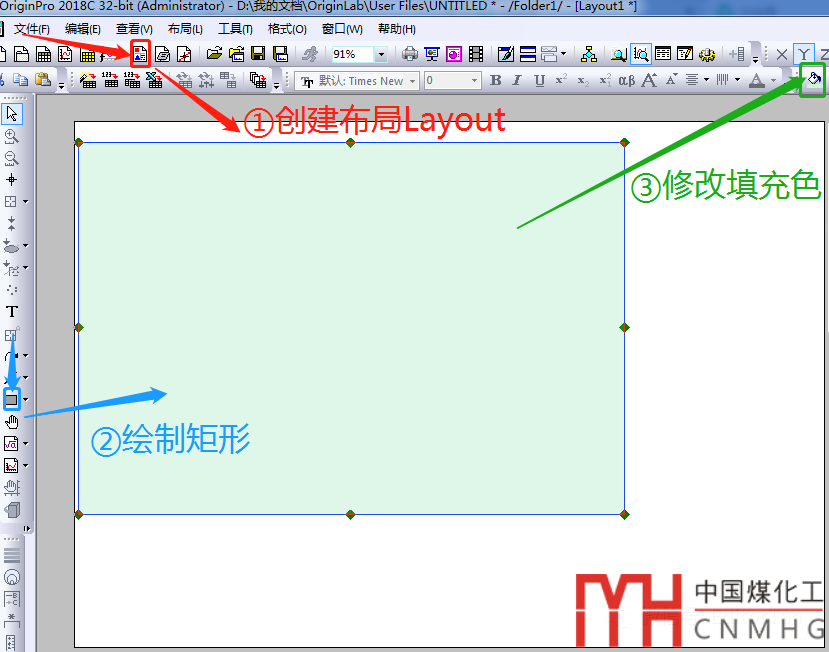

（1）繪制一個矩形、填色

（2）繪制多邊形、條紋填充

點擊多個點，劃一圈，最后雙擊結束繪制。過程中可以按下Ctrl使連線垂直或水平。

填充條紋：雙擊多邊形，修改填充顏色；修改填充條紋樣式。

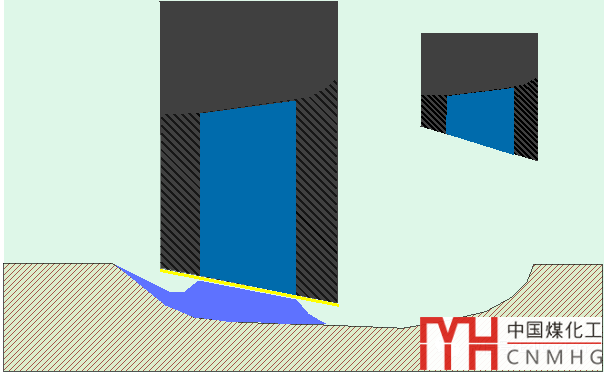

利用多邊形工具勾圖后，得到下圖效果：

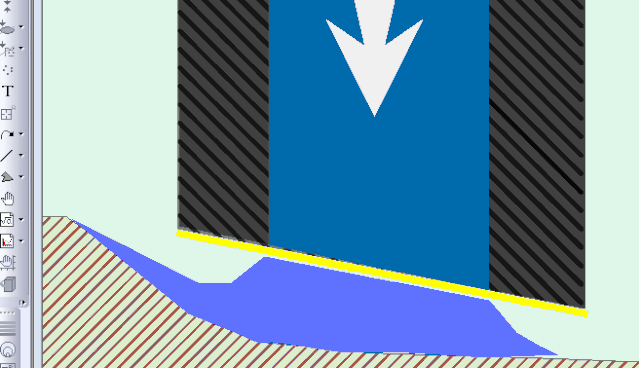

（3）繪制燕尾箭頭

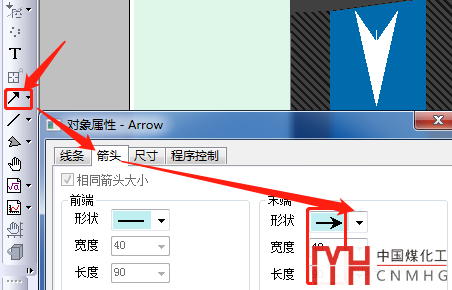

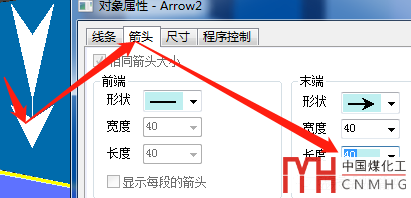

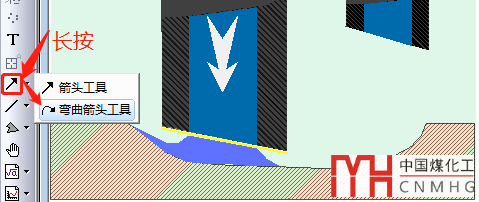

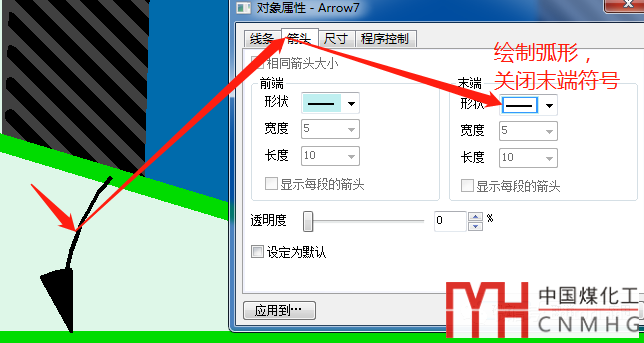

選擇左邊工具欄的箭頭工具，繪制一個向下的箭頭，雙擊箭頭，修改箭頭的末端符號為燕尾符號，同時調整箭頭的長寬。

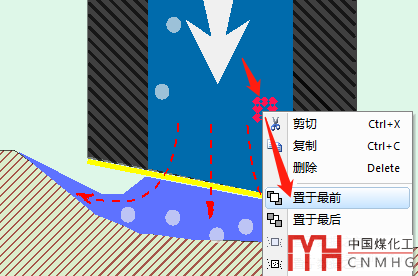

確定，點擊畫好的箭頭，再按Ctrl同時拖動調整箭頭長短，使尾部的線條隱藏。然后Ctrl+C復制，Ctrl+V粘貼一個箭頭，此時，復制的箭頭被遮擋，點擊右鍵“置于最前”，雙擊復制的箭頭調整長寬，確定，按↑調整復制的箭頭，使兩個箭頭連接在一起。
