中南大學的一位讀者提問：怎樣繪制boxplot箱線圖？

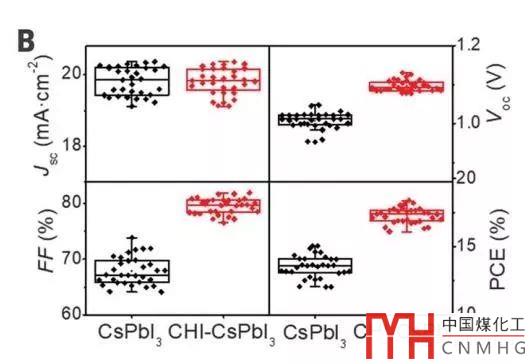

有這樣一張文獻圖：

1.箱線圖的知識

可能很多人不太理解什么是箱線圖，譚編開始也不明白。下面簡單介紹一下。

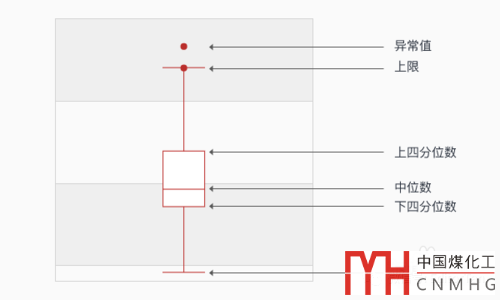

1.1箱線圖的概念

箱線圖（Boxplot）也稱箱須圖（Box-whisker Plot），它是用一組數據中的最小值、第一四分位數、中位數、第三四分位數和最大值來反映數據分布的中心位置和散布范圍，可以粗略地看出數據是否具有對稱性。

通過將多組數據的箱線圖畫在同一坐標上，則可以清晰地顯示各組數據的分布差異，為發現問題、改進流程提供線索。

1.2箱線圖各項指標的計算方法

假設有n個實驗值（亂序），按照從小到大排序得到一個序列，分別利用Q1、Q2、Q3、上限、下限的計算公式求出排列的位置及其相應的實驗值。

(一）下四分位數Q1

(1)確定四分位數的位置。Qi所在位置=i(n+1)/4，其中i=1，2，3。n表示序列中包含的項數。

(2)根據位置，計算相應的四分位數。

例中：

Q1所在的位置=（14+1）/4=3.75，

Q1=0.25×第三項+0.75×第四項=0.25×17+0.75×19=18.5；

（二）中位數（第二個四分位數）Q2

中位數，即一組數由小到大排列處于中間位置的數。若序列數為偶數個，該組的中位數為中間兩個數的平均數。

例中：

Q2所在的位置=2（14+1）/4=7.5，

Q2=0.5×第七項+0.5×第八項=0.5×25+0.5×28=26.5

（三）上四分位數Q3

計算方法同下四分位數。

例中：

Q3所在的位置=3（14+1）/4=11.25，

Q3=0.75×第十一項+0.25×第十二項=0.75×34+0.25×35=34.25。

（四）上限

上限是非異常范圍內的最大值。

首先要知道什么是四分位距如何計算的？

四分位距IQR=Q3-Q1，那么上限=Q3+1.5IQR

（五）下限

下限是非異常范圍內的最小值。

下限=Q1-1.5IQR

2.箱線圖的繪圖教程

前面普及了箱線圖的基礎知識，是不是我們也要按照那些公式計算呢？

大多數人利用Excel計算和畫箱線圖，教程大家可以百度一下。那么，利用Origin2018軟件怎樣繪制箱線圖呢？

譚編以開始的那張文獻圖為例，詳細講解繪圖教程

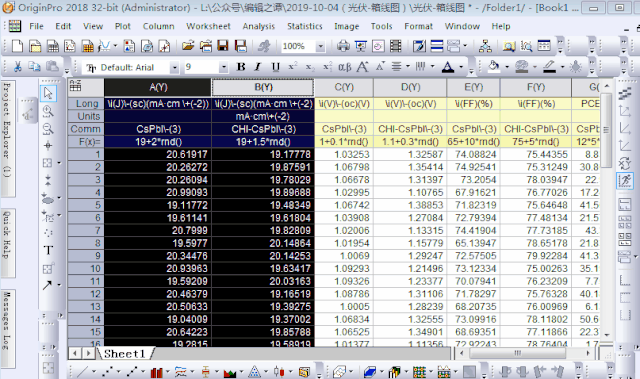

2.1數據的準備

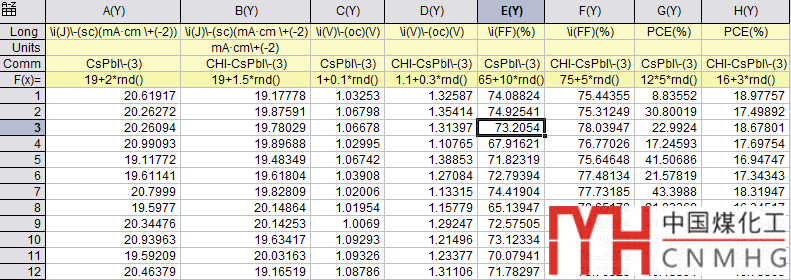

準備一張數據表，刪除X列，全部是Y列。分別是CSPbI3和CHI-CsPbI3的Jsc、Voc、FF、PCE的數據。

譚編沒有這些實驗數據，但是根據前文的那張文獻圖，利用隨機函數生成了一系列數據。例如21左右的隨機值：

F(x)=19+2*rnd()

為了在繪圖中正常顯示軸標簽標題，在數據表頭中Long name添加物理量的符號及其單位，例如Jsc(mA·cm-2)的上標+(-2)下標-(3)斜體i(J)格式代碼：

i(J)-(sc)(mA·cm +(-2))

注意：在Units中好像不能使用上式中的格式轉義符，所以只在Long Name中統一定義量符號及單位符號。

另外，在Comments中添加樣品名稱

CsPbI-(3) CHI-CsPbI-(3)

2.1箱線圖的繪制

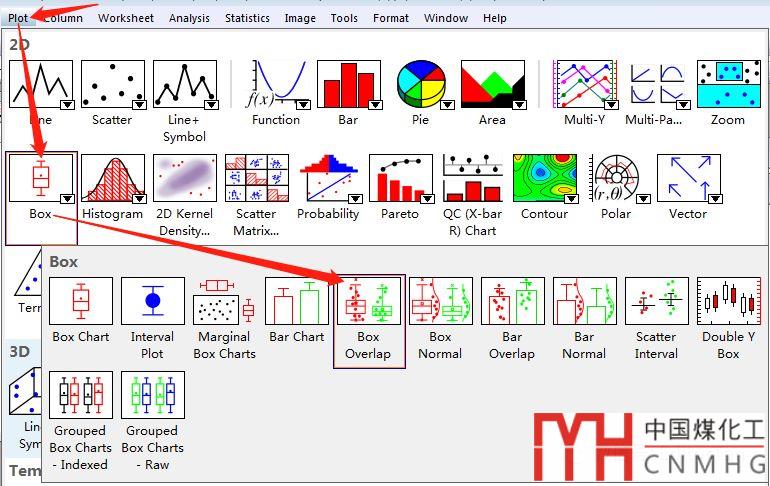

我們選擇數據表的前兩列數據（Jsc），點擊菜單Plot找到箱線圖。

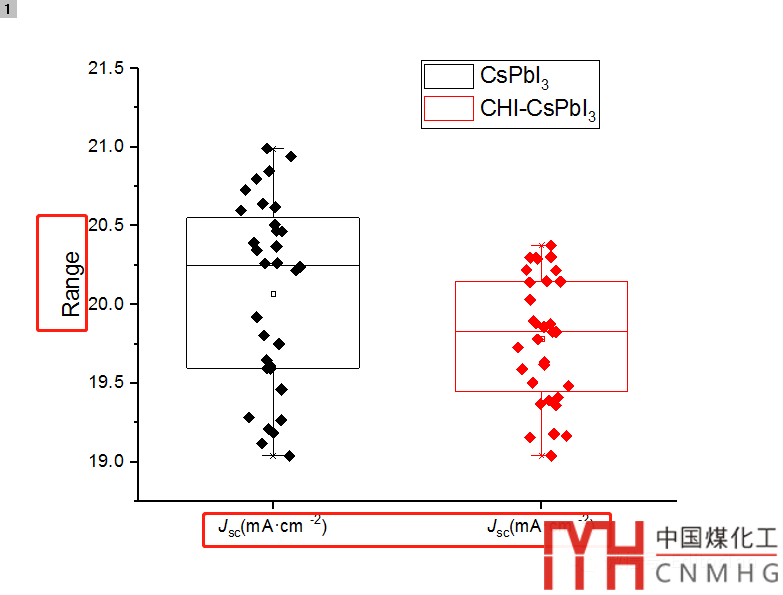

得到下圖：

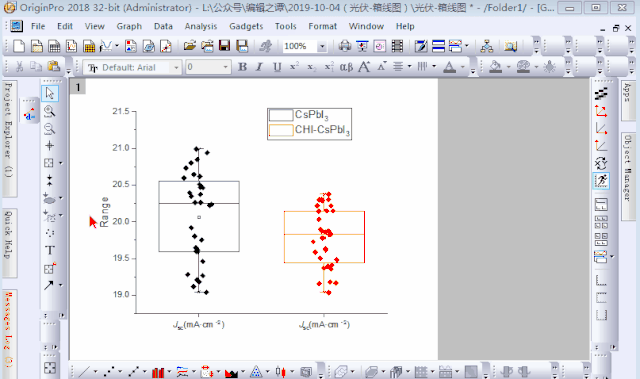

但是，這里縱軸、橫軸標題并不是我們想要的，我們需要將縱軸標題改為Jsc(mA·cm-2)，橫軸刻度標簽改為CsPbI3和CHI-CsPbI3.

Y軸標題range似乎并不是與數據表同步更新的，因此我們雙擊Range，填入

%(?Y)

即可使之與數據表同步更新，我們只需要在數據表的表頭中修改，繪圖即可同步。

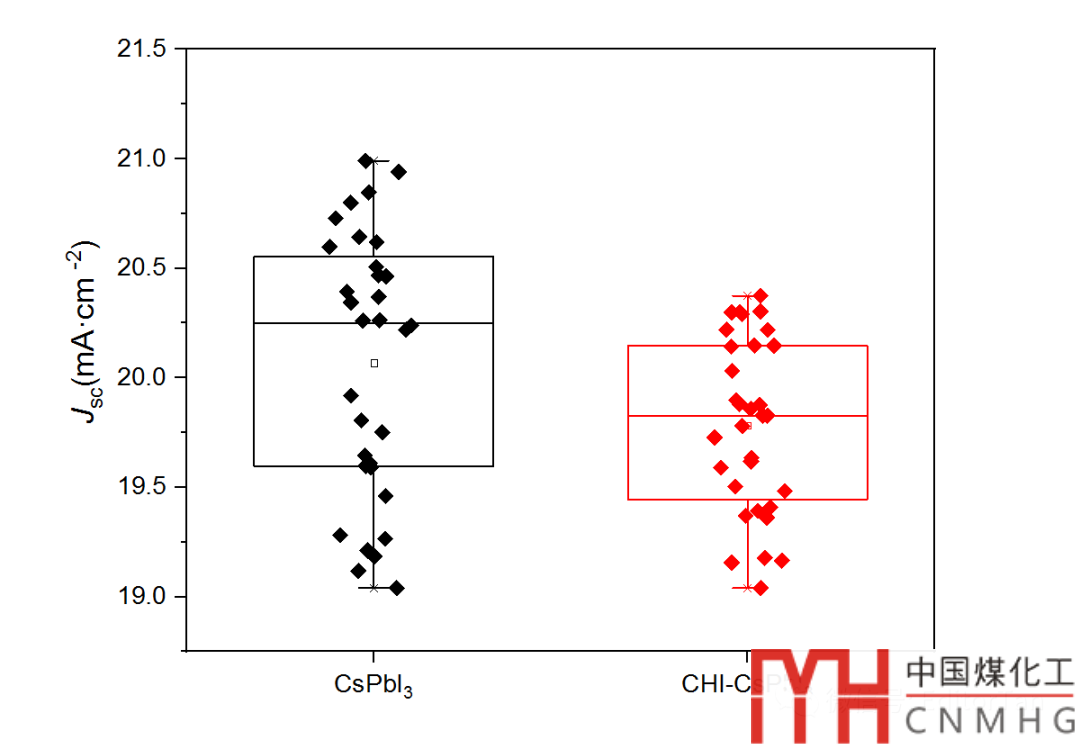

在添加上、右邊框線后得到最終圖，并保存為模板。如下圖：

【191004A】左Y箱線圖2018模板

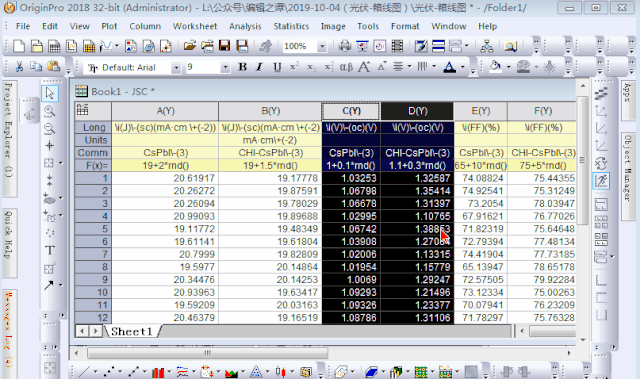

我們利用【191004A】繪制出Voc曲線，通過隱藏左Y和顯示右Y得到右Y箱線圖，并保存為模板。

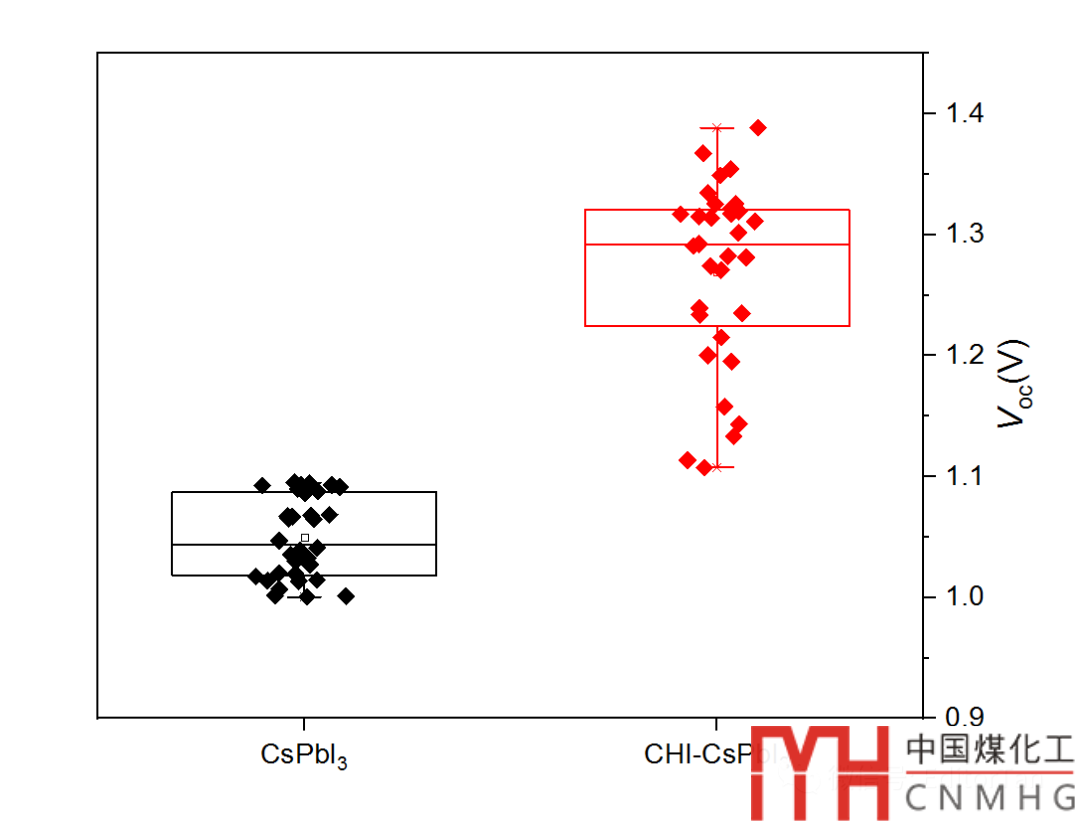

得到最終的右Y箱線圖模板如下：

【191004B】右Y箱線圖2018模板

我們利用上面兩個模板分別繪制FF、PCE圖，共4張圖。然后利用右邊工具欄的Merge合并工具，將其合并為四屏圖。

注意Merge方式選擇Special自定義，將順序重新調整好；然后調整水平和垂直間距均為0，確定；最后刪除、隱藏那些多余的元素，調整好坐標刻度的疏密等美化。

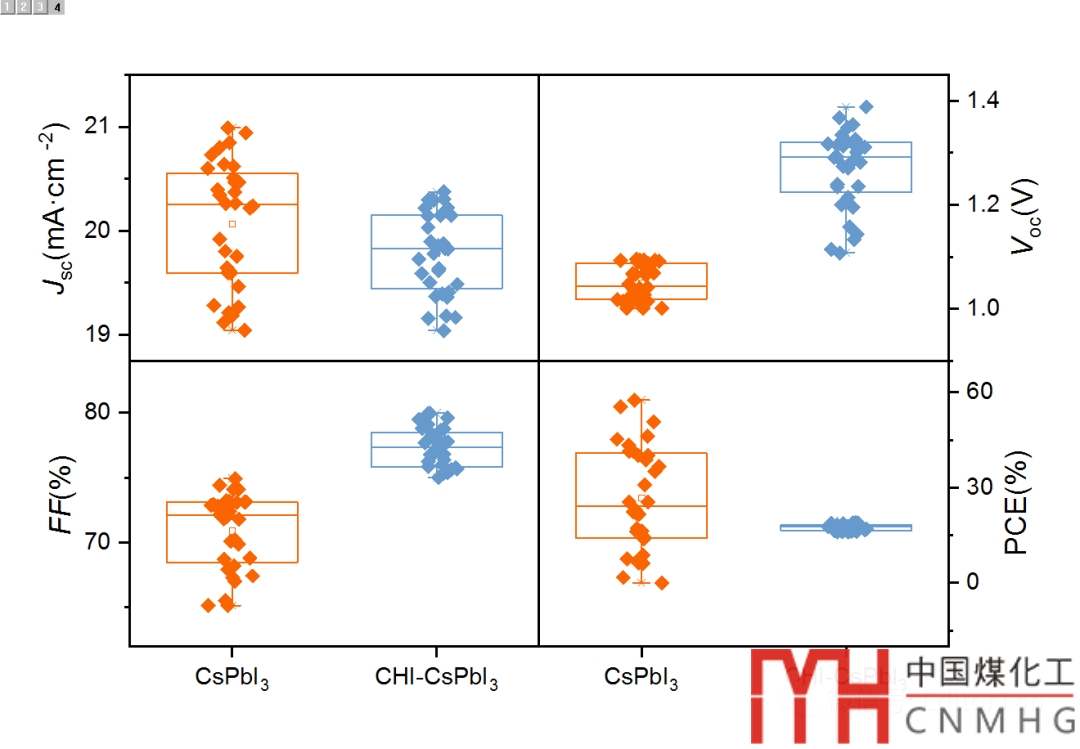

最終效果圖：

【191004C】編輯之譚Origin2018模板

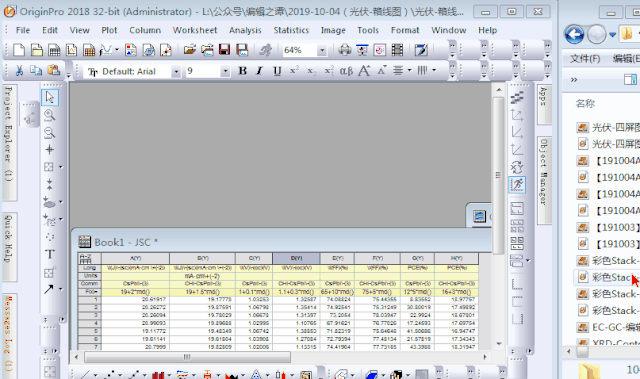

該模板的調用方式：
