圖紙構成

常規方法

VCAD的方法

圖框，標題欄，技術特性表，管口表，技術要求

每個人打開自己原來的模板，復制到新的圖紙里，容易發生不統一現象。

將模板存在tk1中，鏈接在公共盤，一人維護多人使用。消滅不統一的現象。

圖紙

一筆一筆畫

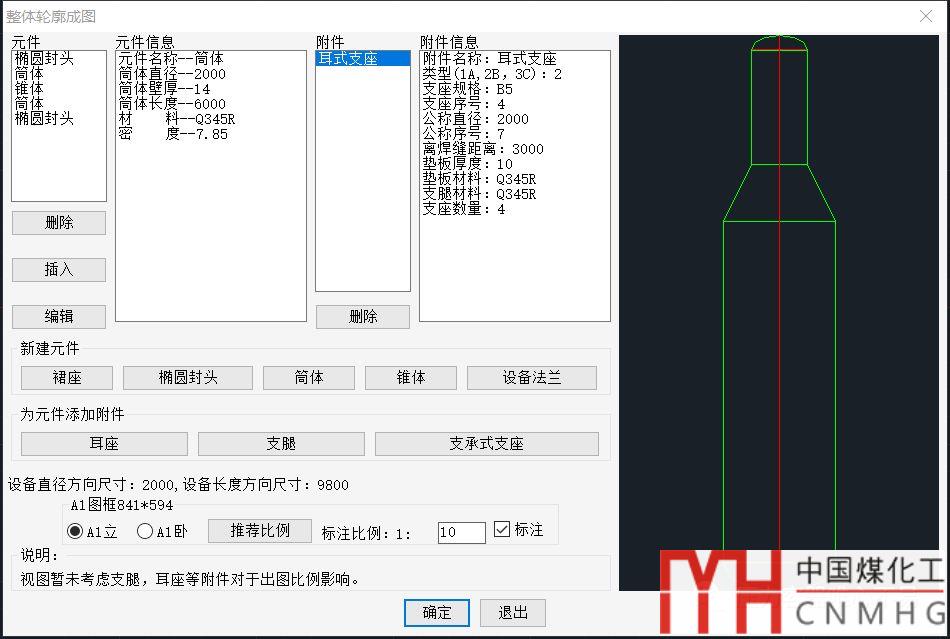

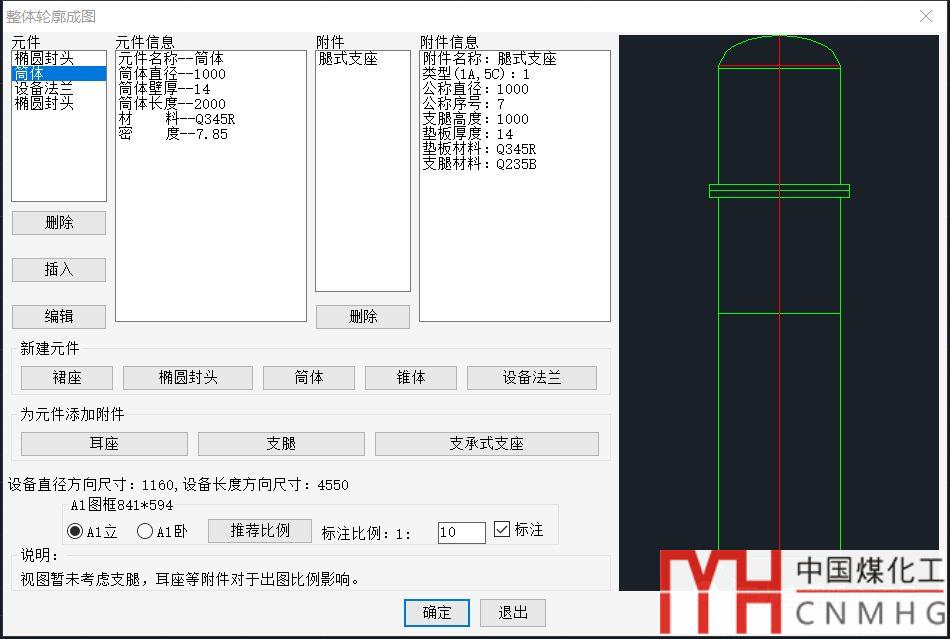

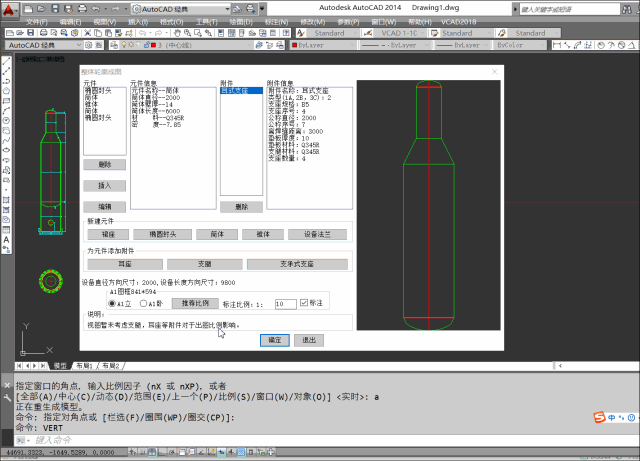

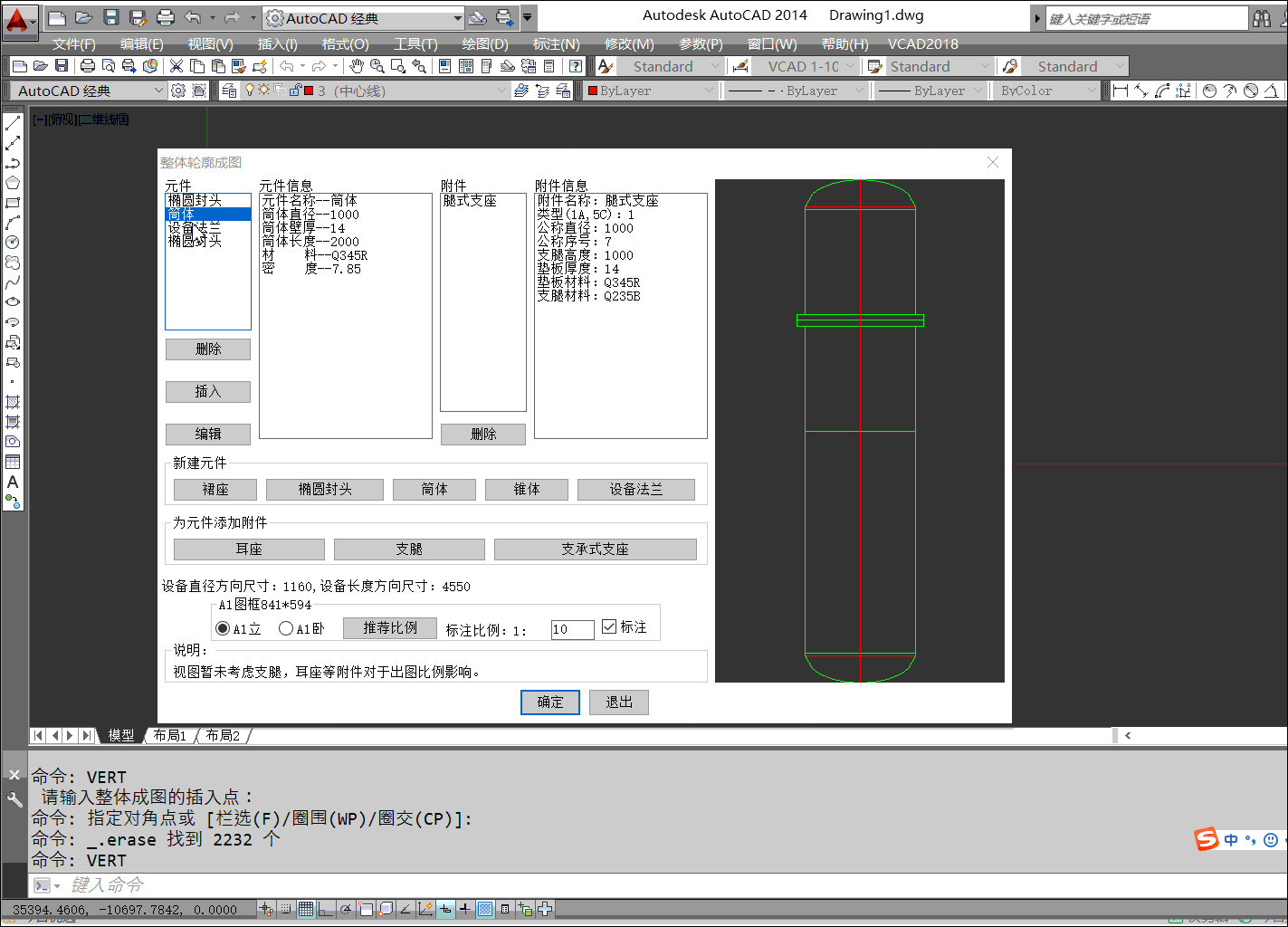

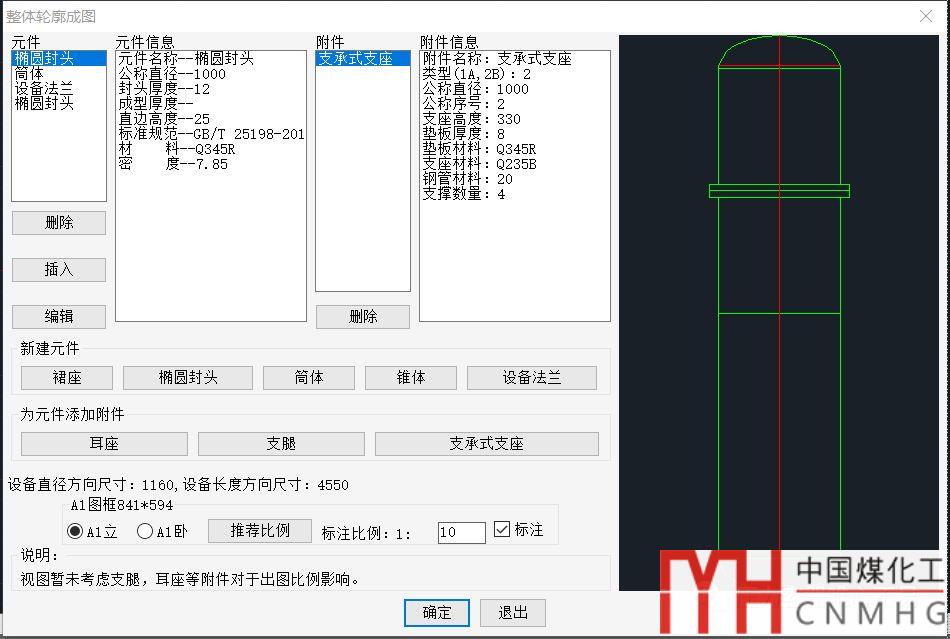

豐富的標準件，非標件模塊，直接生產想要的部件，節點，或者直接成圖，各種部件可以靈活的組合，適用各種各樣的容器類型.

材料明細表，管口明細表

對每個部件,查閱相應標準，手動輸入名稱規格重量等明細

用VCAD繪制的圖形都能夠自動生成明細表

節點圖

查找過去的圖，或者重畫

節點圖庫，可以對節點進行調用，形象方便快捷

而且還可以根據參數1：1繪制節點。放在公共盤，一人繪制，全體共享。

特殊設備

換熱器，塔，儲罐，高壓設備均需要重新開始?；蛘邉佑么罅咳肆⑻厥庖?guī)格進行系列化

針對特殊設備制作相應的程序，使得能夠盡量直接成圖，減少工作量。

與系列化相比，更加通用，且不需要投入大量人力。

鈑金展開

通過計算或者人工放樣

參數化展開，任意等分，精確下料和統計材料。

數據查詢

翻看標準規范或者電子版

查詢模塊查詢數據，自動篩選，插值，計算，盡量少翻標準。
