塔器計算時設計人員是否要考慮水泥基礎。如果需要應該都考慮哪些方面。

國內一般是不考慮的，標準和軟件都沒有考慮。土建專業要求設備專業提載荷時一般也只是要求提供，水壓試驗時設備的重量，操作重量等。我是不相信土建專業的人有那么牛叉可以自己估計出那么多未知條件的。沒出事只是在吃安全裕量和未遇到設計時考慮的極端工況。

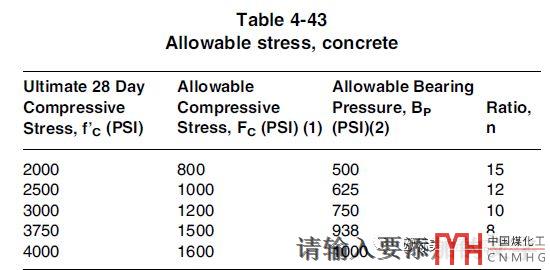

1. 我們先要了解水泥的抗壓能力是有限制的，不是你想要多大就能做到多大。根據歐洲標準的規定水泥基礎允許的壓縮應力分為四檔C20—5.9MPa；C25—7.4 MPa,C30—8.9 MPa,C35—10.4 MPa（上述數據來源于歐盟設計標準EN13445-3見下圖）.美國AISC的標準規定水泥允許的壓縮應力分為五檔：5.5MPa，6.9 MPa，8.3 MPa，10.3 MPa，11.0MPa(單位轉換只保留了一位小數)見下圖。國家不同水泥允許的壓縮應力會有些差別但總的來說差別不大。最大也就10MPa多一點。如果你的地腳螺栓有預緊，那么水泥的壓縮還和地腳螺栓的預緊載荷有關（EN13445有地腳螺栓預緊的要求）。重量和彎矩不變的前提下底板大小和或螺栓的大小決定了水泥基礎的壓縮應力。實際上水泥的壓縮應力和彎矩也有關。綜上塔器設計計算時，設計要考慮水泥基礎。

2.都要考慮哪些方面呢？

首先要保證水泥的壓縮應力合格；其次我們要考慮螺栓不能過近，螺栓間距過近，螺栓受拉對水泥產生的載荷就是重疊的。那么多少合適呢，沒有明確的規定，這個值和螺栓的載荷有關，軟件推薦值一般是18in.(457.2mm)但這個有時真的很難滿足，如果不能滿足時個人建議取6倍的地腳螺栓公稱直徑（這個數值來自之前做項目時一家國際大公司給的建議）。

EN13445水泥基礎的壓縮應力：max（4M/DC（底板中徑）+Fv（豎直載荷）；n(螺栓數量)xFA（螺栓預緊力））/底板面積。

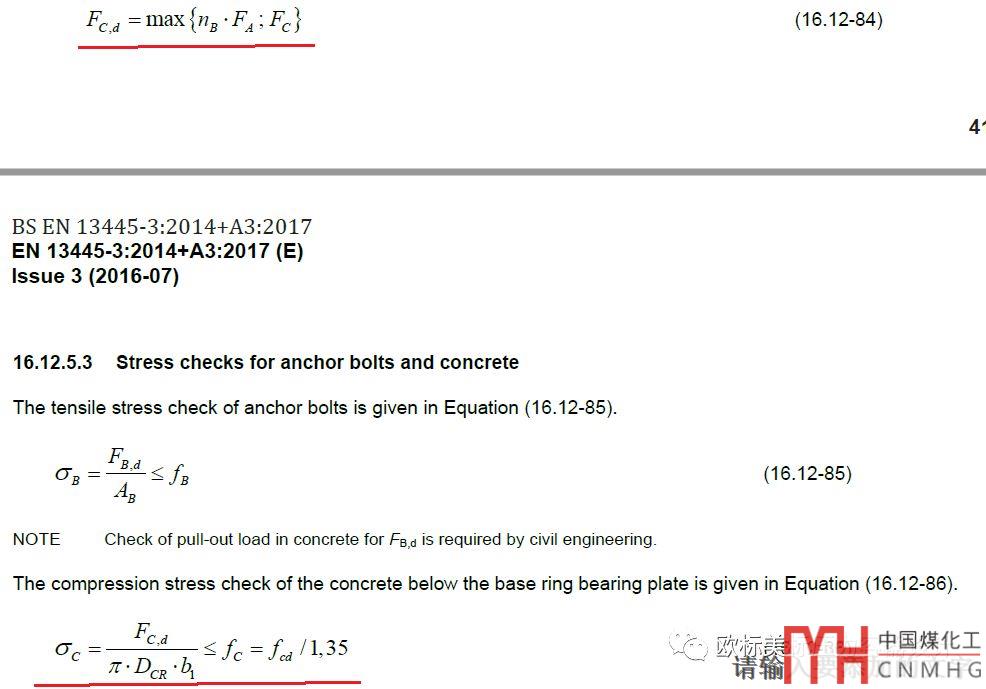

EN13445-3標準計算水泥壓應力的內容

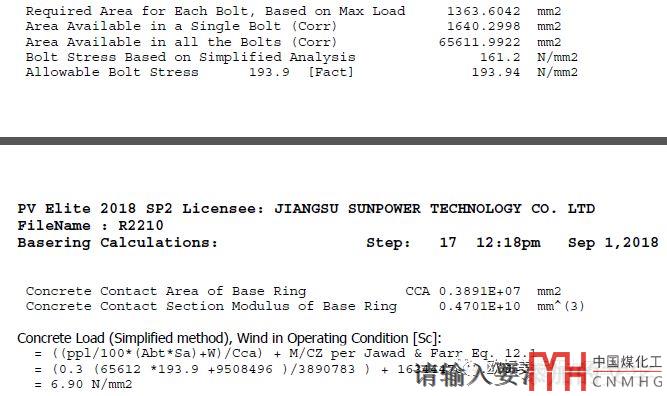

PV elite軟件截圖（計算方法來自參考資料）

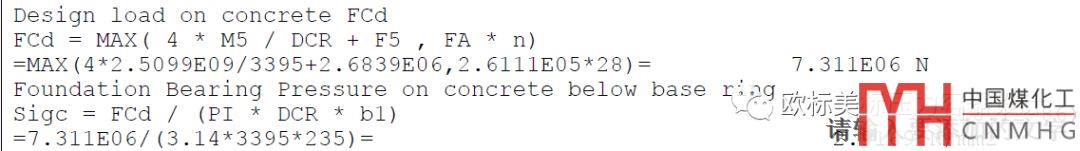

VVD軟件計算截圖（計算方法來自EN13445標準）

最后在啰嗦一句：建議做國內大塔的時，適當考慮水泥基礎的壓應力，不要生搬硬套底板寬度。別給土建填麻煩！
