吊裝過程筒體穩定性計算，這個在PV elite軟件中輸入兩個吊裝點位置是可以計算吊裝過程筒體剛度是否合格的。雖然這個計算有簡化問題，無論是PV elite軟件的計算還是參考資料的計算都是簡化成均布載荷計算的。細長塔和實際載荷分布是有不小的出入的，但通常是偏保守的（因?yàn)樵O(shè)備的重量通常是下部筒體厚重量重，上部筒體薄重量輕，真實彎矩最大點是靠近下部的；按均布載荷最大彎矩點和實際相比是偏上方的）。當然了如果想精確計算就要做出塔器的分段做重量分布圖然后可以按鋼結構軟件計算筒體的彎矩。

吊裝過程筒體穩定性的計算，實際上就是筒體是否會失穩的計算。和塔器在風載荷和或地震載荷作用下的軸向壓縮應力計算過程是一樣的，只是判定稍有不同。

國標NB/T 47041和ASME Ⅷ-1的UG-23都有軸向壓縮應力的計算；另HG/T21574-2018的附錄C也有規定。公式見下圖

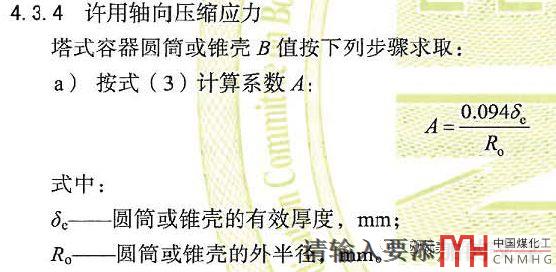

NB/T 47041的規定

ASME UG-23的規定

HG/T21574的規定

但關于判定是有爭議的，有人認為應該用B,有人認為應該用1.2B,有人認為應該用1.33B每個人都覺得自己有道理。這些取值都有各自的來源和想法，我們先不說講參考資料和HG/T21574是怎么規定的。我們先來分析一下：1）直接取B是按ASME Ⅷ-1的UG-23或NB/T 47041的4.3.5條由A計算B的過程來的和HG/T21574-2018的附錄C，有部分人是曲解MOSS的那本壓力容器設計手冊的規定（突然感覺HG/T21574-2018的編者可能就是曲解MOSS手冊規定的那部分人之一，可能是我用小人之心。。。）。2）取1.2B是覺得吊裝這種一次性的怎么也可以按地震/風載荷和壓力載荷作用取相同的系數吧。3）取1.33B的是按MOSS的那本壓力容器設計手冊。

吊裝是一次性的不是長期存在的載荷，且吊裝已經考慮了足夠的動載系數（安全系數），而且筒體的穩定性方面是在剛起吊且處于水平狀態時最危險，這個階段恰恰是不怎么需要考慮動載系數的時候；而且計算B的過程已經取過安全系數m=3.0了。所以取1.33B是合理的也是有依據的。

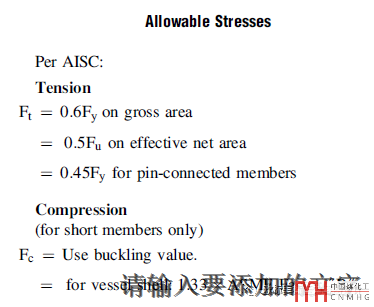

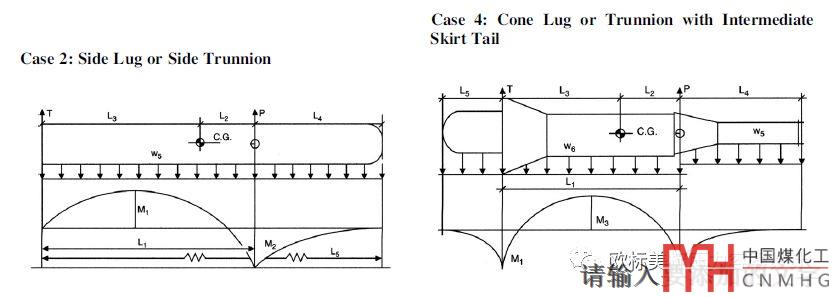

Pressure Vessel Design Manual (Fourth Edition) BY MOSS這本書的規定見下方。有部分人是曲解第一張圖的內容的，這種人我通常是不和他們討論技術問題的。和腦子是方的且死要面子的技術人員是沒法討論技術的。水平不咋地還喜歡裝13還tmd死要面子，這種人往往最后來一句這樣保守我就這樣要求，你就按我的要求來。我通?；貜?fù)就是只要你肯出錢怎么算都聽你的，不然就少BB。

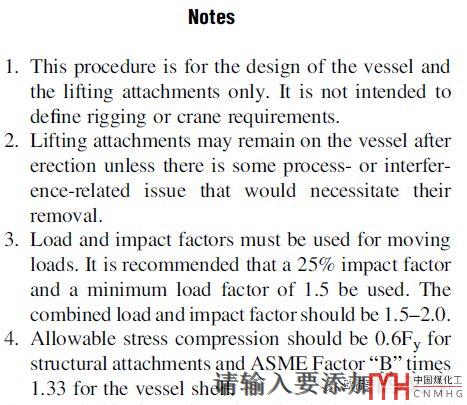

有些稍微長了點腦子的二貨，非要把壓縮部分理解為只有短圓筒才能按1.33B；你說他沒長腦子吧人家認真看且想了。你說他長腦子了吧，實際上想也只是停留在字面上。我也不解釋看下圖第四條

HG/T 21574的規定

NB/T47041的規定

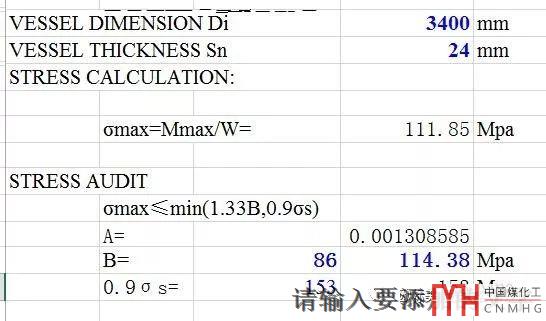

注意PVelite軟件的計算吊裝過程的判定是按B判定的！按B判定的！按B判定的！如果軟件計算吊裝不過建議利用軟件計算結果，補幾行excel自己判定?。?11.85是PV軟件的計算結果）

當然了如果是國標的設備，在HG/T21574標準沒有修改之前最好還是按其規定按B值判定。雖然是推薦性的標準也是標準哈。大不了就是移動吊耳或尾耳的位置唄，把兩個起吊點的距離移的近一些通過還是沒有問題的！

PV elite軟件只要輸入兩個吊點的位置（不論設置的是軸耳還是側壁式吊耳）就可以計算吊裝過程筒體的穩定性。很多公司也都有excel版的按MOSS手冊編的吊裝過程計算。我就不啰啰嗦嗦的講過程很沒意思的事，也別留言找我要excel版！?。?/p>
