這是【北島李工】的第126篇原創文章

今天這篇文章，我們來談?wù)勎鏖T子G120變頻器的控制單元CU240E-2接線端子定義。

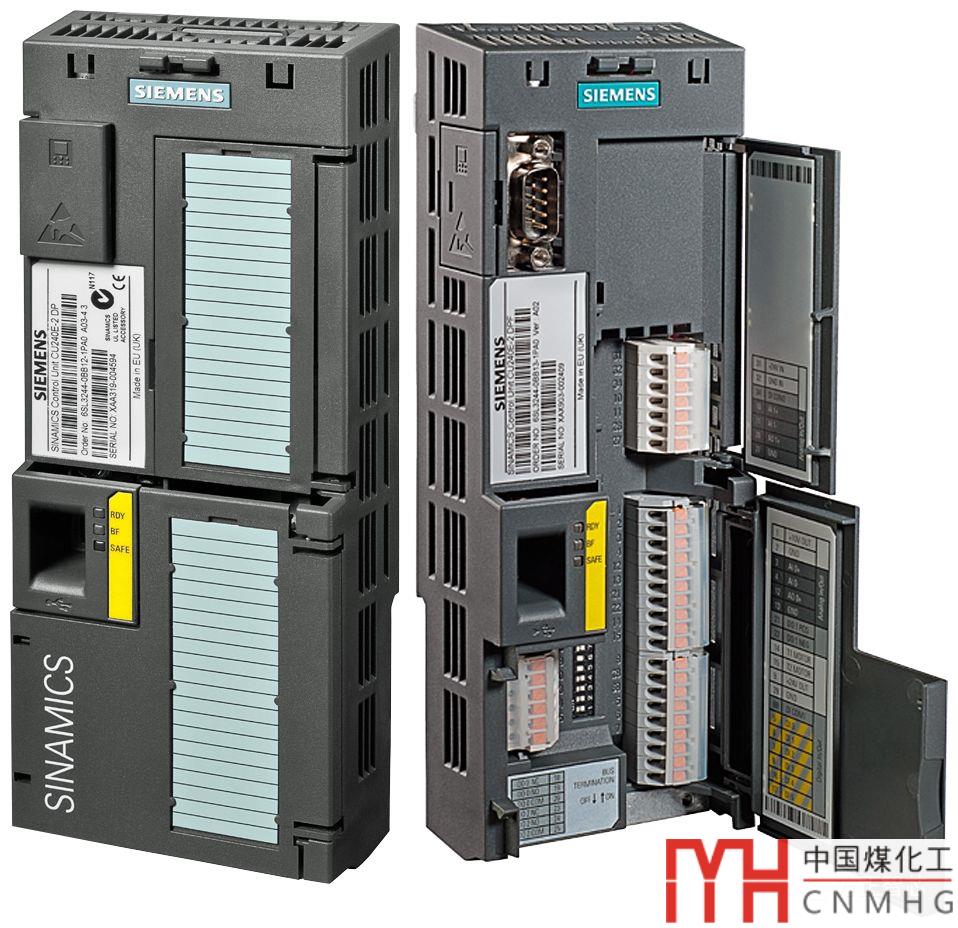

CU240E-2的外觀如下圖：

根據通信接口的不同和是否集成了故障安全功能，CU240E-2可分為六種型號：

• CU240E-2（RS485接口）；

• CU240E-2F（RS485接口，集成故障安全功能）；

• CU240E-2DP（Probus-DP接口）；

• CU240E-2DP-F（Probus-DP接口，集成故障安全功能）；

• CU240E-2PN（ProfiNet接口）；

• CU240E-2PN-F（ProfiNet接口，集成故障安全功能）；

不同型號的控制器的輸入/輸出接線端子的定義基本相同，具有F功能（故障安全）的控制單元有故障安全數字量輸入（F-DI）通道。

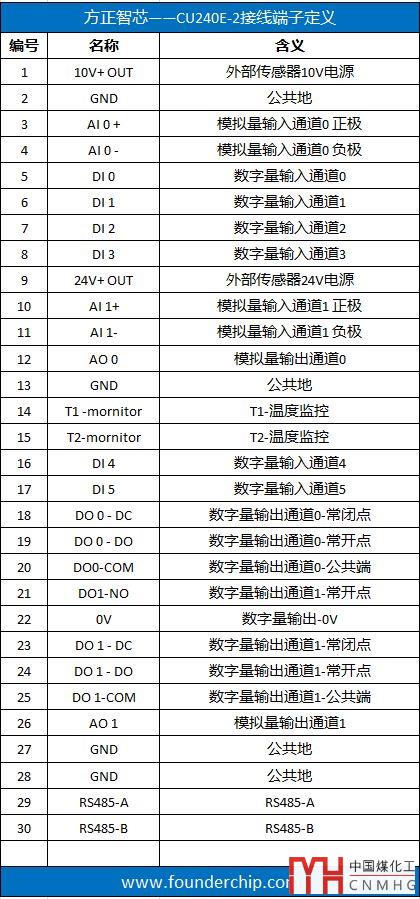

下面這張表列出了CU240E-2（RS485）常用端子的定義：

CU240E-2有6路數字量輸入（DI），端子編號5~8是DI0~DI3；端子編號16~17是DI4~DI5，如下圖：

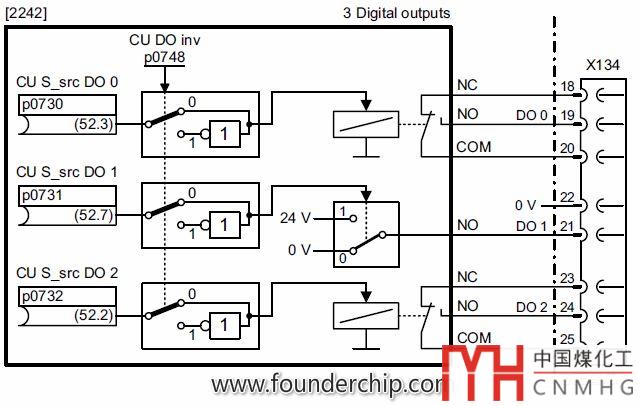

CU240E-2有2路數字量繼電器輸出（DO-Relay）和1路數字量晶體管輸出（DO-T），其中端子編號18~20為DO 0（繼電器輸出）；端子21為DO1（晶體管輸出）；端子23~25為DO2（繼電器輸出）；如下圖：

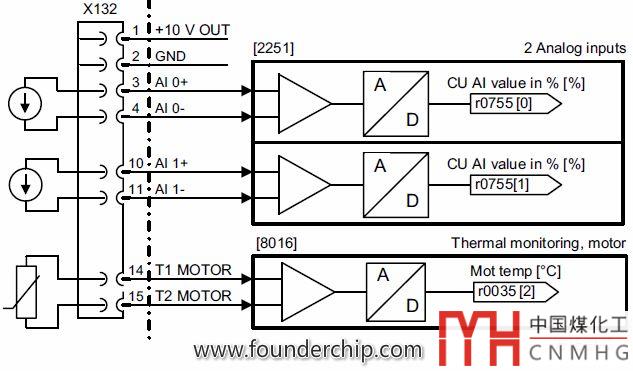

CU240E-2有2路模擬量輸入和1路溫度傳感器輸入，端子編號3、4為模擬量輸入通道0（AI 0）；端子編號10、11為模擬量輸入通道1（AI 1） ；端子編號14、15為溫度傳感器的接線端子；如下圖：

CU240E-2有2路模擬量輸出，端子編號12、13為模擬量輸出通道0（AO 0）；端子編號26、27為模擬量輸出通道1（AO1）；如下圖：

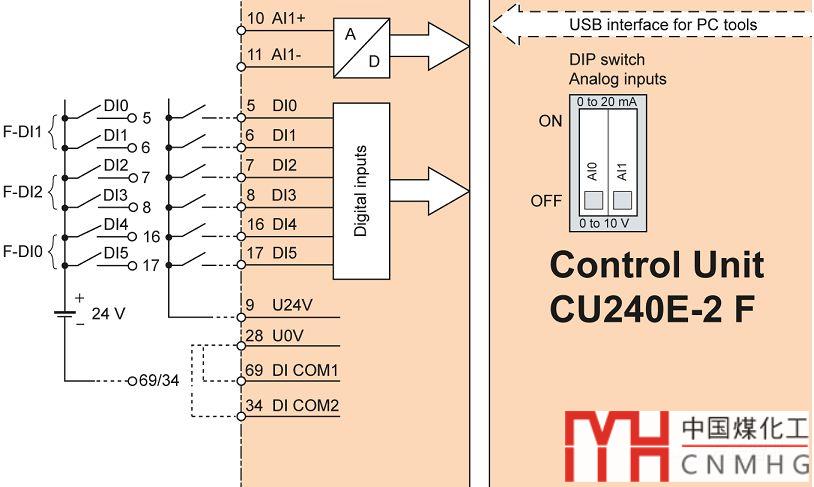

對于集成了故障安全數字量輸入（F-DI）的控制單元，是把原來的6路數字量輸入，兩兩一組，作為故障安全F-DI使用（例如：DI4和DI5組成F-DI0）。

其F-DI的定義如下圖：

如果你不清楚CU240E-2的名稱含義（比如，“-2”代表什么？），可以參考下面這篇文章：

如何選擇與使用西門子SINAMICS G120變頻器？

好了，關于SINAMICS G120的控制單元CU240E-2的接線端子定義就先聊到這里
