在單片機與外圍設備的通信中，SPI總線是一種常用的通信方式。SPI是英文"Serial Periphral Interface"的縮寫，中文翻譯為"串行外圍設備接口"。今天這篇文章，我們就來談?wù)凷PI通信的原理，并詳細討論下總線時鐘的極性與相位。

SPI（Serial Periphral Interface）最早是由摩托羅拉公司設計并實現，它是一種高速的、全雙工的通信總線，采用主機（Master）-從機（Slave）的方式進行通信。SPI占用芯片的四個引腳，也就是說采用四條信號線來進行通信。這四條線分別是：主設備輸入與從設備輸出線（Master In Slave Out，MISO）；主設備輸出與從設備輸入線（Master Out Slave In，MOSI）；串行同步時鐘信號線（Serial Clock，SCK）；外圍設備片選信號線（Slave Selection，SS）。

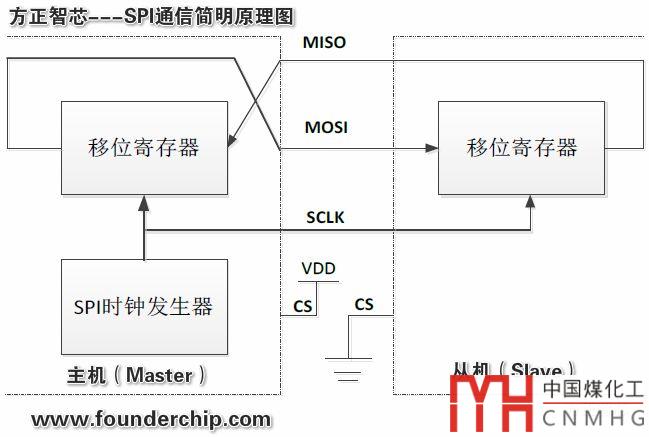

SPI總線的主機和從機都有一個移位寄存器，當主機向自己的移位寄存器寫入數據時，數據會通過MOSI信號線進入到從機的移位寄存器；同時，從機移位寄存器里的數據，通過MISO信號線進入到主機的移位寄存器。這樣，主機和從機就完成了一次數據交換。下面這張圖，是SPI通信的簡明原理圖：

SPI數據的傳輸是在串行同步時鐘信號（Serial Clock,SCK）的控制下進行的。主機的時鐘發生器一方面控制主機的移位寄存器，另一方面通過從機的SCK信號線來控制從機的移位寄存器，從而保證主機與從機的數據交換是同步進行的。

SPI串行同步時鐘可以設置為不同的極性（Clock Polarity ，CPOL）與相位（Clock Phase ，CPHA）。

時鐘的極性（CPOL）用來決定在總線空閑時，同步時鐘（SCK）信號線上的電位是高電平還是低電平。當時鐘極性為0時（CPOL=0），SCK信號線在空閑時為低電平；當時鐘極性為1時（CPOL=1），SCK信號線在空閑時為高電平；

時鐘的相位（CPHA）用來決定何時進行信號采樣。

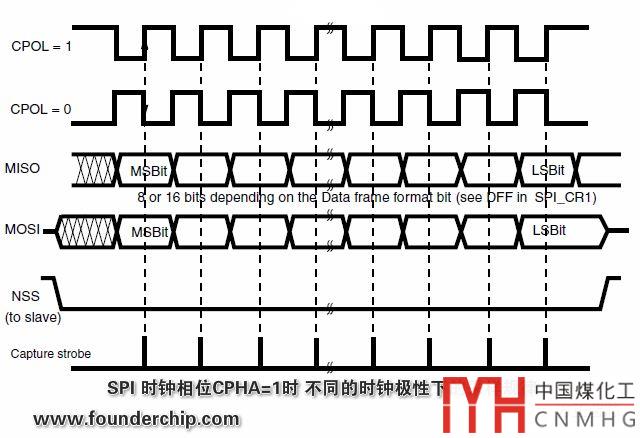

當時鐘相位為1時（CPHA=1），在SCK信號線的第二個跳變沿進行采樣；這里的跳變沿究竟是上升沿還是下降沿？取決于時鐘的極性。當時鐘極性為0時，取下降沿；當時鐘極性為1時，取上升沿；如下圖：

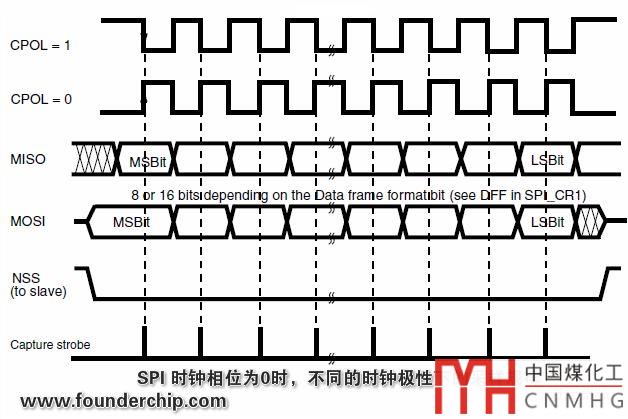

當時鐘相位為0時（CPHA=0），在SCK信號線的第一個跳變沿進行采樣。跳變沿同樣與時鐘極性有關：當時鐘極性為0時，取上升沿；當時鐘極性為1時，取下降沿；如下圖：

在STM32系列單片機中，可以通過SPI_CR1寄存器來設置時鐘的極性（CPOL）與相位（CPHA）。

好了，關于SPI通信就先介紹到這里
