U形換熱器，尤其是直徑小的換熱器，由于U形管有最小彎管半徑，造成第一排的間隙很大，從而布的管子數量很少。那么如何讓U形管換熱器布置最多的換熱管呢？

首先：減少U形管的最小彎管半徑

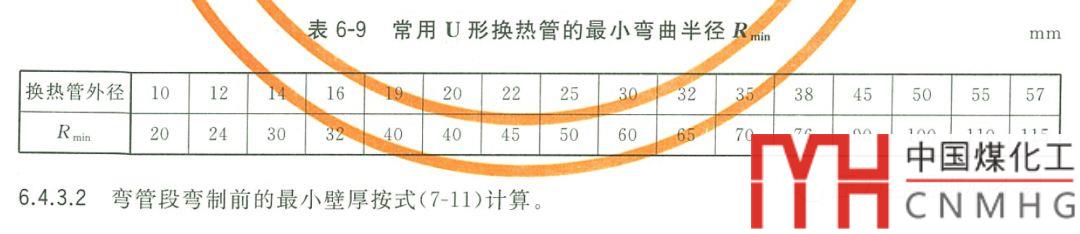

U形管有最小彎管半徑，彎管半徑Rmin一般為2倍的換熱管外徑。

這個值一般是推薦的，當換熱管根數需要布置較多的時候，就像王力宏唱的：

“回程的機票在手

也許明天就走

其實都可以更改的”

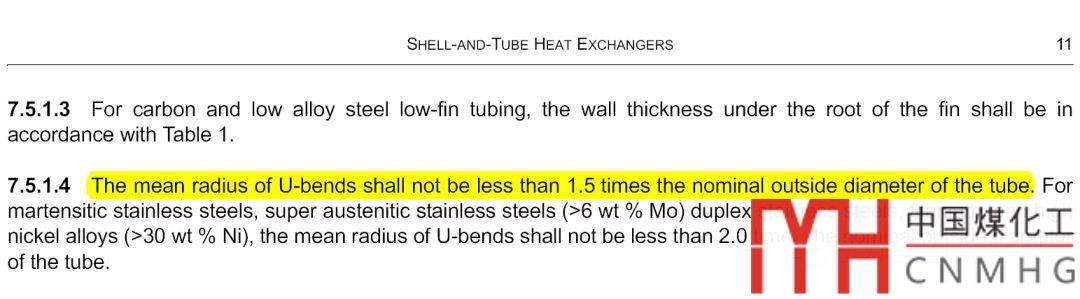

在API 660的7.5.1.4中推薦的一般換熱管彎管半徑為1.5倍換熱管外徑。

最小彎管半徑可以達到1.5倍換熱管外徑！

為此也曾經咨詢過彎管的單位，說是1.5可以做到，如果需要的話，還可以做到更小的彎管半徑。

當然作為設計人員，擦邊球打到1.5倍換熱管外徑，能夠找到設計依據已經夠了，再小的話，國際規范也不允許。

那么還有沒有比縮小最小彎管半徑更有效的多布管的方法呢？

有！

第一排交叉布管

采用交叉布管的方法可以進一步減少第一排兩側管間距。

交錯布管時，U型管一般容易干涉，所以需要第一排的U型管的切線與其外側的切線保持一定的間隙，這個間隙如何求得呢？

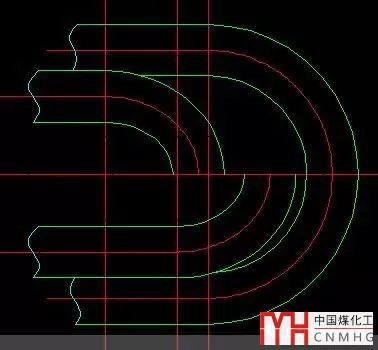

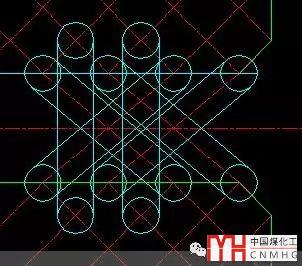

采用平面的畫法，太不形象，而且不準確，如下圖，好像已經沒有干涉了，實際已經碰到一起了。

所以推薦采用3維模型的方法來檢查干涉，autocad的3D功能雖然不怎么樣，但是做這個模型還是綽綽有余。

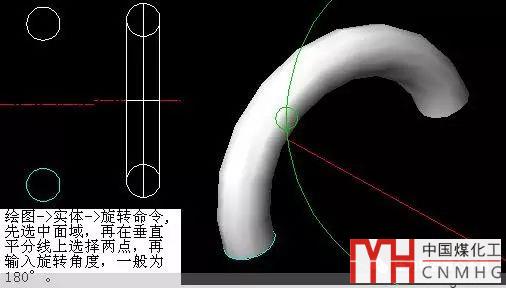

首先用reg命令制作圓的面域，并繪制U型管的垂直平分線，再使用繪圖->實體->旋轉命令或者輸入“revolve”命令，旋轉面域為實體。先選中面域，再在垂直平分線上選擇兩點，接著輸入旋轉角度180°或者-180°。則可得到一個U型管的實體模型。

如此制作其他的U型管實體模型。

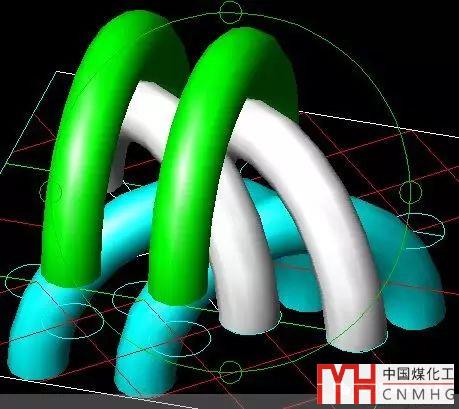

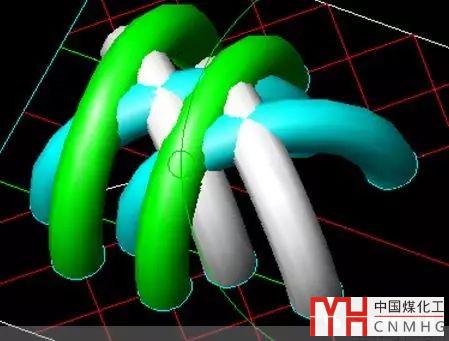

可以按照相似的步驟建立其他的u型管，也可以用復制命令”CO”,復制一個等間距的3D實體得到下面的圖形

對于同一切線的采用不同的顏色，表示的更清楚。

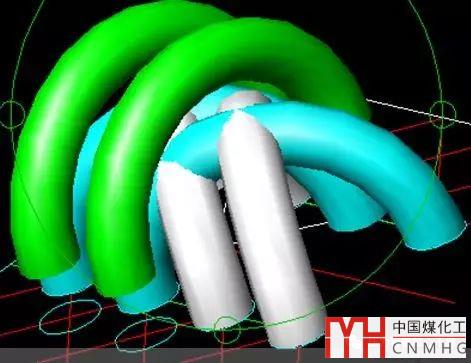

接下來移動不同的Z軸尺寸獲得U型管的布置，檢查其干涉情況。命令為“move”，選中要移動實體，再輸入“D”，輸入指定位移增量，“0,0,25”

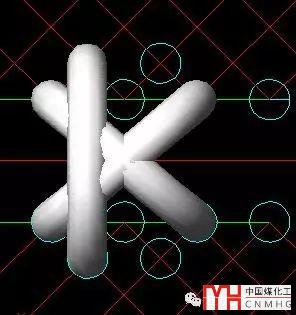

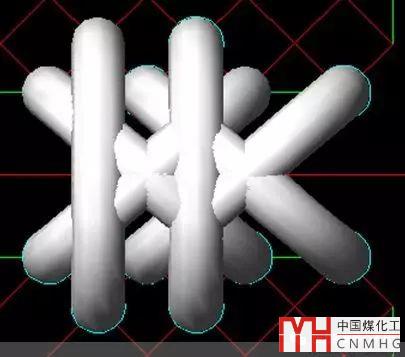

通過調整位移,旋轉，

跟著我

左手右手一個慢動作，

右手左手慢動作重播，

這樣做 檢查干涉

你有沒有愛上我？

假若想測量移動了多少，可以用“dist”命令查詢其Z軸坐標。
