問題的產生

有一臺固定管板換熱器，殼程用的是S30403，管程用的是S22053，管板用的是S30403復合S22053。

經過計算，管子管板拉脫力不夠，需要設置膨脹節。

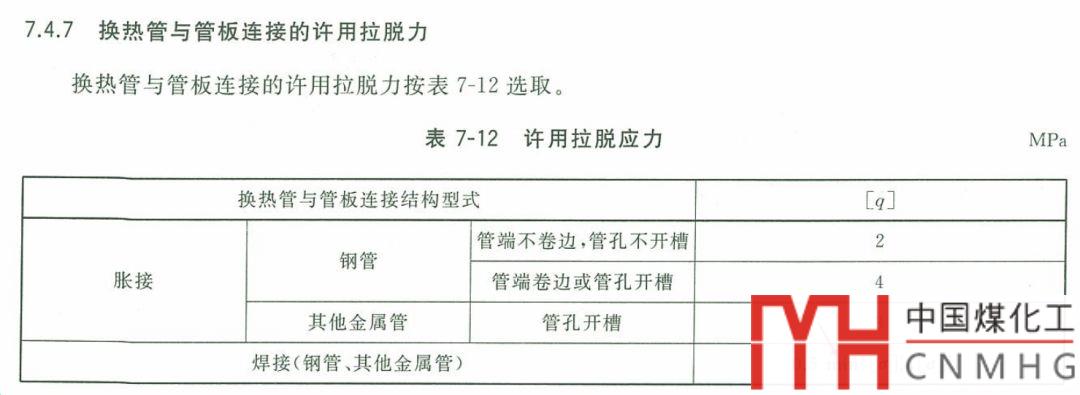

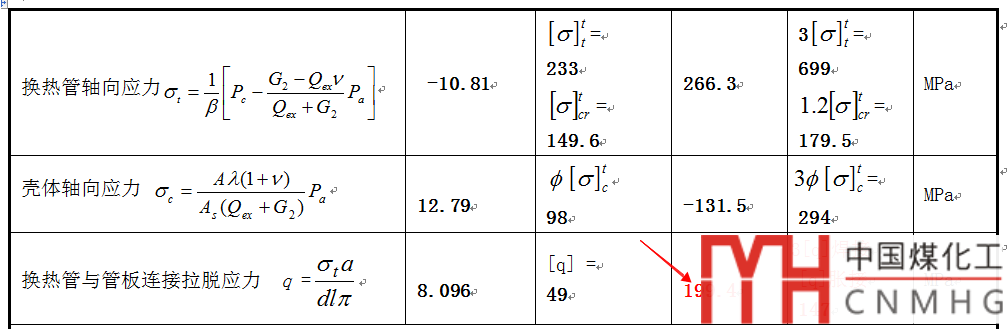

查詢計算書，發現管子管板拉脫力的許用值，按照GB/T151-2014的7.4.7章，取的換熱管S22053和管板S30403之間小值的一半，管板用的基材S30403，98MPa，換熱管用的S22053，為233MPa。所以最終的許用值為0.5*min（98,233）=49MPa。

好像沒有不對？

許用拉脫力應該如何取

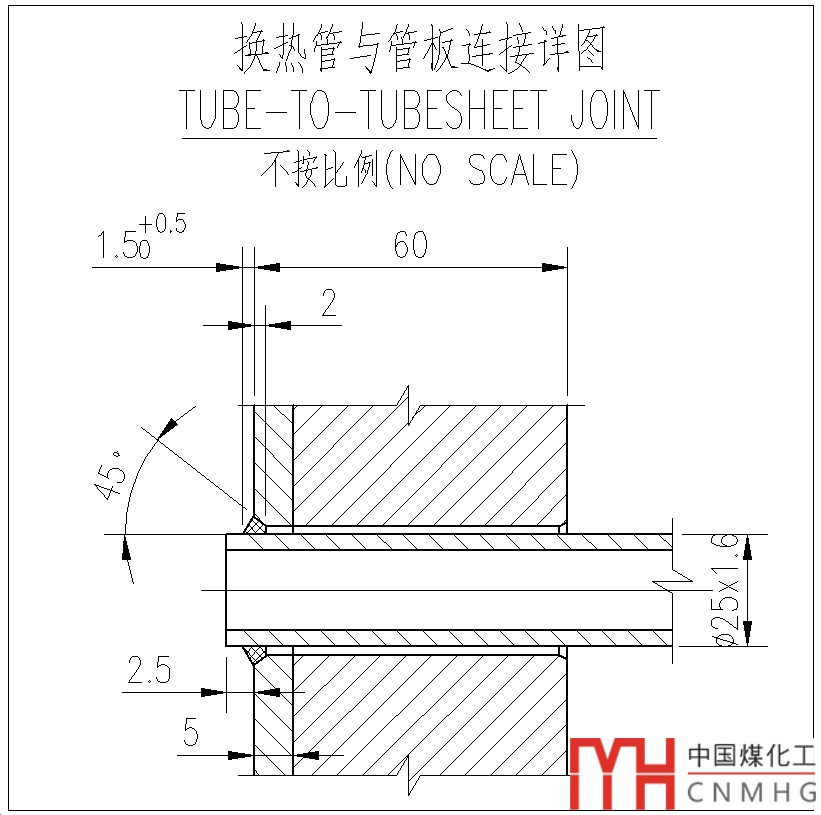

問題是這臺設備是復合板，焊接節點如下：

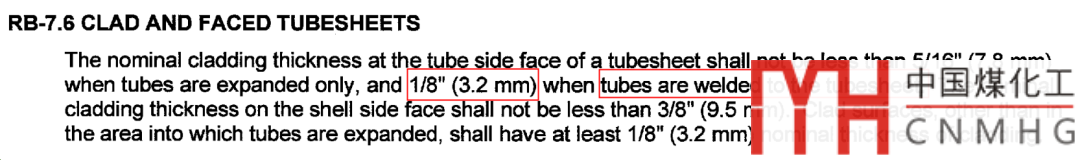

復合板厚度覆層有5mm，比TEMA規定的3.2mm要多，符合工程上的應用。

換熱管與管板的焊接是在雙相鋼之間焊接的，不是雙相鋼和不銹鋼之間的焊接。那么這種情況下，難道不應該許用值為兩焊接件之間的應力值的0.5倍嗎？

按理來說，本工況下的拉脫力許用值應該是：

0.5*min（233,233）=116.5MPa。

相較于原來的49MPa，許用值相當于翻倍了。如果真按照116.5MPa來校核，那么膨脹節也不用設置了，直接計算通過。

如何理解許用復合管板的許用拉脫應力

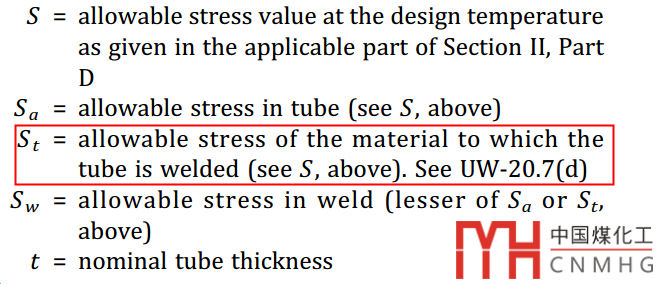

在ASME VIII I卷的UW-20.2中，St的定義為與管子焊接的材料的許用應力。

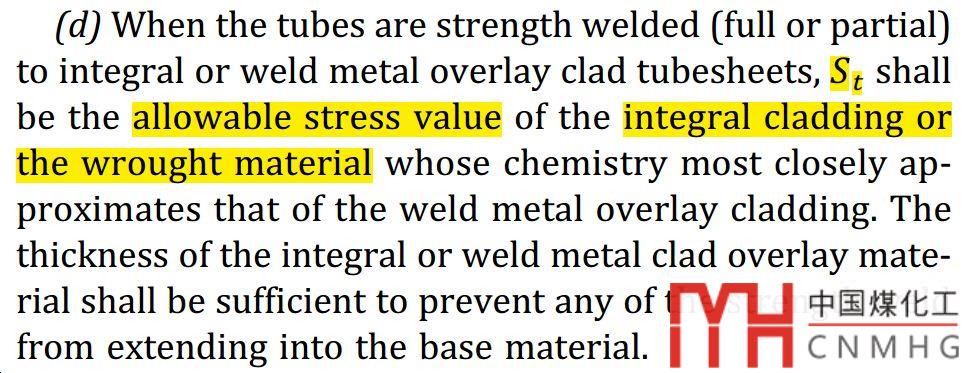

在UW-20.7 Clad Tubesheet的中規定，St應為化學成分最接近焊接金屬覆層的整體覆層。也就是取的值應該為覆層的許用應力。

管子管板拉脫力的計算中，使用的Sw為min（管子許用應力，St），那么意味著，拉脫力應該取換熱管以及和換熱管焊接部分的材料的許用應力。

在上述案例中，應取雙相鋼的許用應力。

ASME的管子管板接頭的拉脫力計算和GB本身略有不同，國標拉脫力略顯簡單，但是裕量放的大。ASME稍微復雜，但是許用值比GB要高。

ASME根據焊縫形式，直接計算焊接處本身的強度，許用拉脫力比GB高，考慮溫差時，用的是2倍的許用拉脫力。

國標直接考慮焊縫削弱系數0.5倍，考慮溫差時用的是3倍許用拉脫力，約為ASME中0.5*3=1.5倍的許用拉脫力。

解決方案

由于SW6未考慮復合板的情況，導致這種情況下只能增加膨脹節。

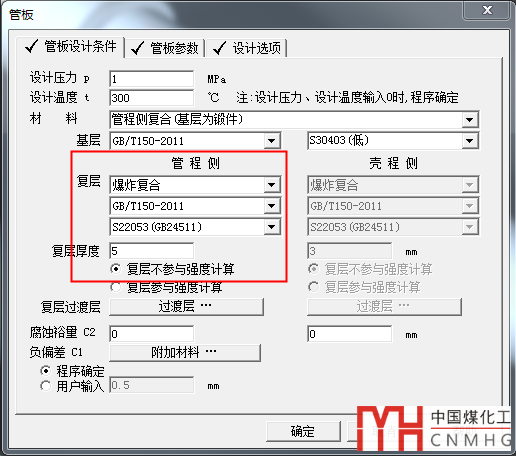

如果是PVdesk來計算呢？很高興，軟件中還有爆炸復合的選項。

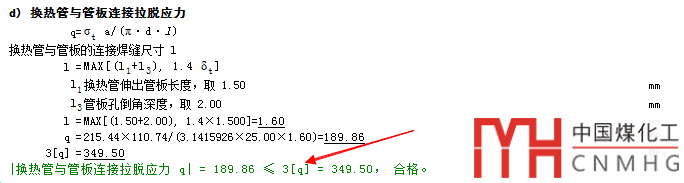

查看結果，其結果真為116.5MPa。

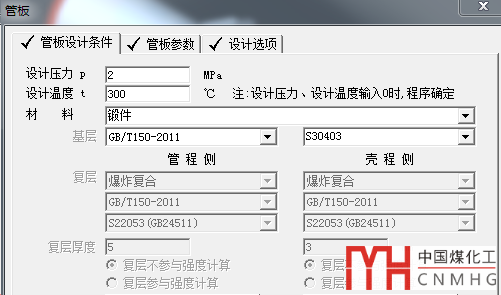

高興沒多久，想著如果將材料換成純的S30403，發現結算結果還是一模一樣，拉脫力還是116.5MPa。

顯然，PVdesk并未考慮管板的許用應力，直接用的換熱管的許用應力的0.5倍。這個明顯不按規范來，用起來好害怕。

比較了其它的計算部分，大部分計算結果都差不了太多，所以即使PVdesk這個地方有少許問題，但是誤打誤撞，對了。

最終用PVdesk出了合格的計算書。

總結

1. 拉脫力的許用值，應該考慮復合板的特點，管子一般焊在覆層，拉脫力應該考慮覆層拉脫力。這點有待規范的進一步闡述。




2. 如果SW6不能考慮這點，可以考慮用一下PVdesk來計算。但是要注意PVdesk的許用值直接取換熱管，不符合規范。如果不是管子的應力值低，一定要小心計算書拉脫力是否真的合格。
