法蘭螺栓長度的計算一說大家都知道，可是實際中，還是有很多不認真計算的。設計無小事，雖然螺栓長度在一定范圍內都能接受，但是如果太長太短，造成的后果可能很嚴重。

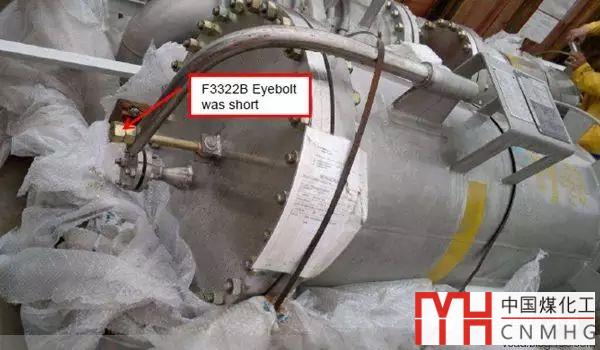

上圖螺栓太短，沒有露頭，最后讓廠家更換吊環螺栓。

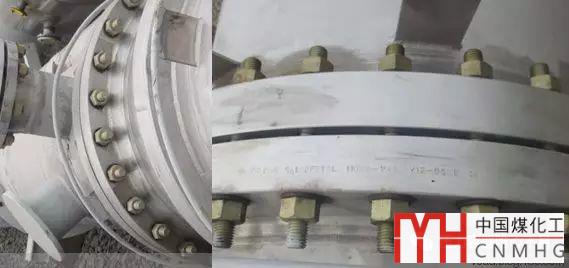

上圖螺栓太長了，露頭多了很多，非常影響美觀。

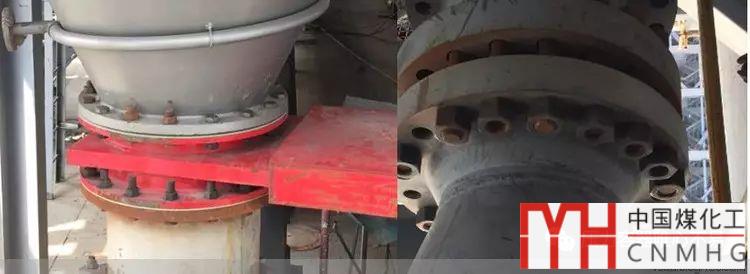

上圖左圖的螺栓由于計算不準確，在錐體部分螺栓已經無法安裝。而右圖螺栓太短，只能交錯擰，有一端的螺母上只有幾個螺紋。

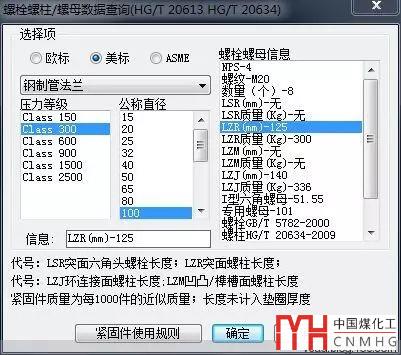

查詢法蘭的的螺栓螺母的數量，重量，長度等信息也比較繁瑣，所以VCAD的查詢模塊做了螺栓螺母的查詢。方便大家核對螺栓長度是否準確。
