在很多圖中我們會利用區域覆蓋來遮擋后面的圖形，例如在圖塊后面加幾個區域覆蓋，這樣就不用對后面圖形進行斷線處理，區域覆蓋可以選擇多段線創建，但無法選擇圓。如果我們想創建一個圓形的區域覆蓋，以前可以用CAD擴展工具中的超級填充，但有些版本的AUTOCAD中超級填充創建不了區域覆蓋。現在網上看到一個插件，可以繪制圓形區域覆蓋或選擇一個圓來創建區域覆蓋，不知道大家用不用得上，在這里分享給大家。

下載地址：http://pan.baidu.com/s/1gdNhMYB

使用方法如下：

1、 輸入AP，加載下載的CircularWipeoutV1-2.lsp程序。

此插件提供了兩個命令：CWIPE和C2WIPE

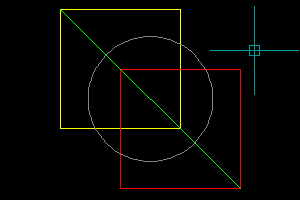

CWIPE就是直接繪制圓形區域覆蓋，C2WIPE就是將圓形轉換為區域覆蓋。

CWIPE的時候會用英文提示指定圓心和半徑，和創建圓的步驟基本相同。我就不再翻譯了。

在浩辰CAD的最新的2017版里區域覆蓋（WIPEOUT）功能直接可以支持圓和帶圓弧段的多段線，非常方便，如果經常需要用到復雜形狀的區域覆蓋的話，可以下載一個浩辰CAD 2017試試。
