前幾天介紹了EXCEL表格導入CAD和CAD表格轉EXCEL表格的方法，有網友問怎么將WORD文檔粘貼到CAD和從CAD怎么粘貼到WORD。

如何把EXCEL表格導入到CAD中？

怎么把CAD表格轉成EXCEL表格

從WORD復制粘貼到CAD的操作跟EXCEL復制粘貼到CAD類似，而且更簡單，只能有OLE或文字兩種形式。從CAD將圖紙復制粘貼到WORD和EXCEL前幾個月剛發過，但有些朋友看過文章后對有些問題還不明白，這里補充講解一下復制粘貼的機制，希望能幫助更好地了解問題的原因和解決方法。

有時我們需要將（不太復雜的）CAD圖形粘貼到WORD文檔或EXCEL文件中；可能是因?yàn)閃ORD寫圖紙目錄和分頁打印比較簡單吧，有些設計人員甚至用WORD文檔做好圖框后插入CAD圖紙。

下面介紹一下將CAD圖粘貼到WORD和EXCEL中的幾種方法和基本機制，希望能對大家有幫助。

一、CAD圖形粘貼到WORD和EXCEL后還需要編輯圖形

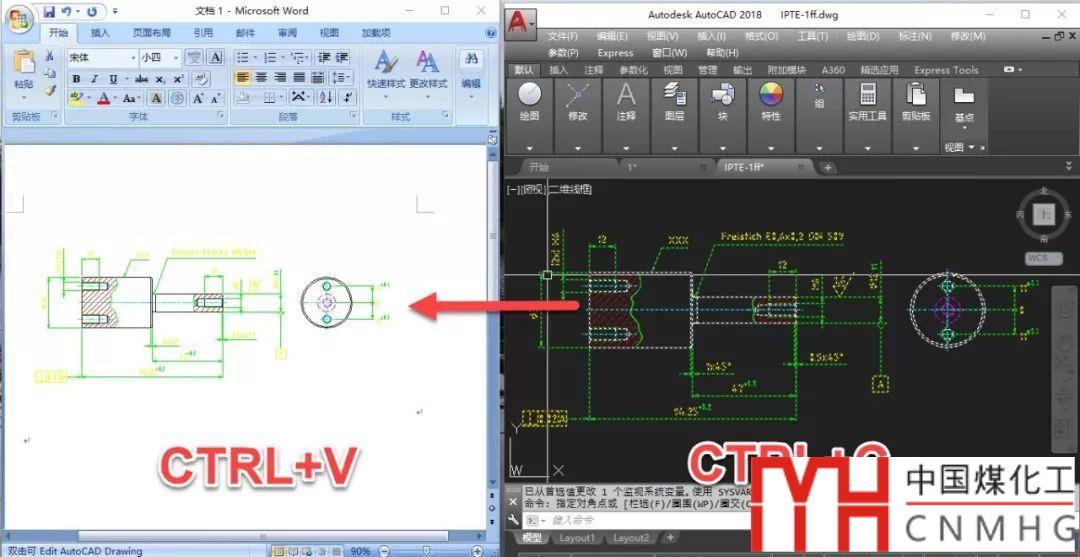

這種需求看似最復雜，但操作卻最簡單。只需在CAD中選擇圖形，按CTRL+C，然后切換到WORD或EXCEL后按CTRL+V，就可以將CAD圖形以O(shè)LE的方式粘貼到WORD或EXCEL中。

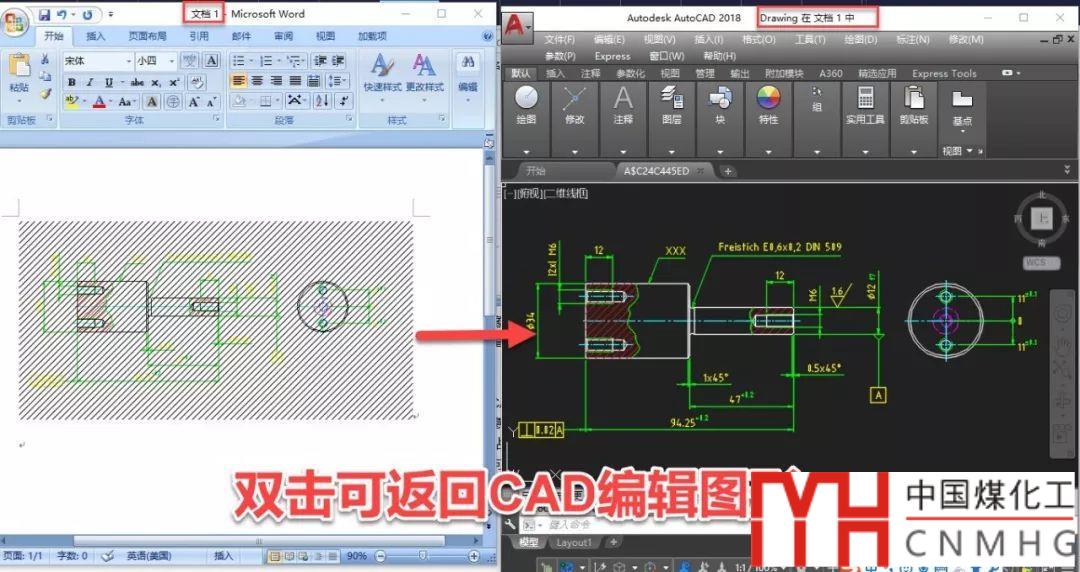

粘貼到WORD中的圖紙OLE對象跟粘貼到CAD中的OLE對象一樣，雙擊OLE圖形，就可以返回源程序進行編輯。雙擊粘貼的CAD圖形，就會啟動CAD并在CAD中打開被粘貼部分的圖形，編輯圖形后保存，WORD和EXCEL中粘貼的圖形就會更新。

這種方式雖然簡單，但可能會遇到一些問題，要知道問題產生的原因，首先要了解復制粘貼機制。

從CAD復制圖形的時候，生成了幾種數據到剪貼板，包括位圖、WMF和CAD圖形，直接粘貼到WORD和EXCEL中時顯示的是WMF，同時會將CAD圖形數據保存到WORD和EXCEL文檔中，顯示效果由WMF的精度控制，雙擊OLE的時候讀取CAD圖紙數據，因此可以返回CAD編輯。

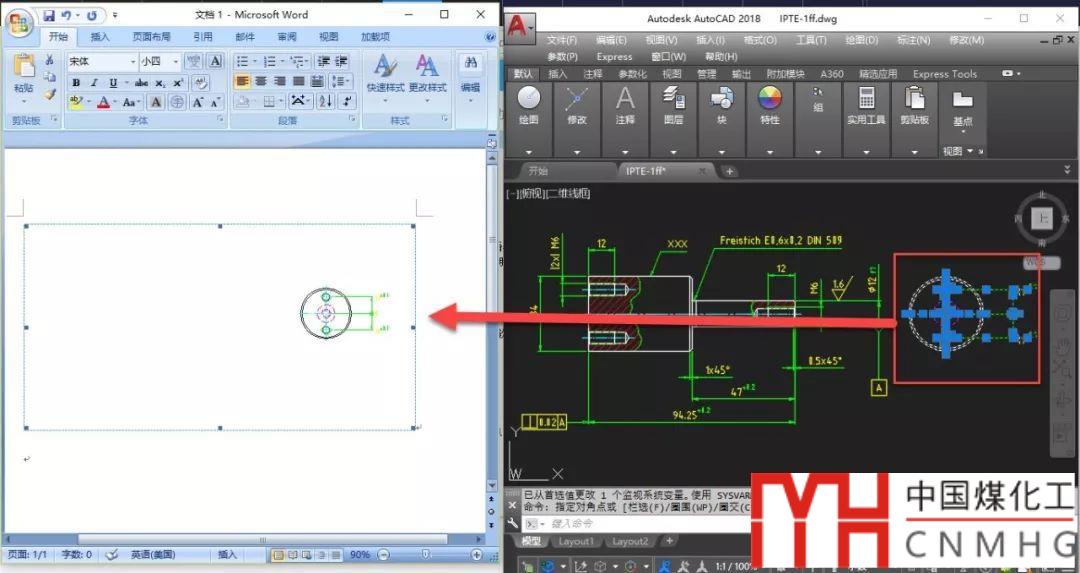

WMF是微軟公司定義的一種Windows平臺下的圖形文件格式，是由簡單的線條和填充組成的矢量圖。雖說矢量圖可以任意縮放而不影響圖像質量，但是從CAD復制時生成WMF的尺寸和精度是與CAD圖形尺寸和CAD的視圖大小有關的。即使在CAD中只是選擇當前視圖中的一小部分圖形，粘貼到WORD或EXCEL中的OLE對象仍然是按圖形窗口的大小粘貼的，如下圖所示。

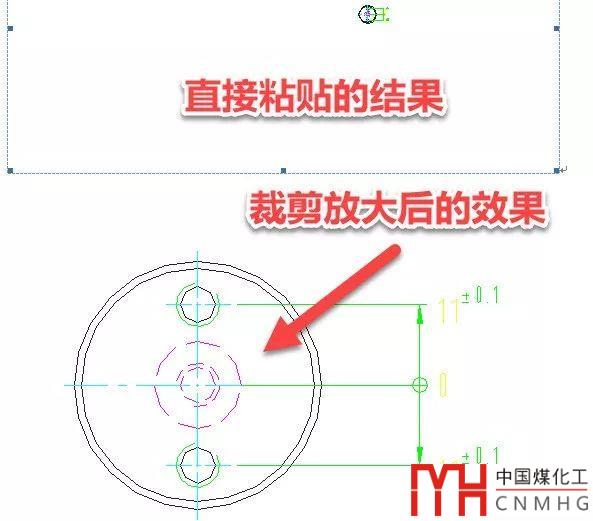

雖說粘貼后可以裁剪，然后可以拖動角點來改變大小，但如果原始圖形特別小，圖形縮放倍數比較多，圓、弧或文字可能效果會不太好，如下圖所示。

在從CAD復制生成WMF的時候，圓弧轉換的精度跟圖形顯示的大小有關系。所以在復制粘貼前，要縮放視圖使復制的圖形盡量充滿圖形窗口，這樣圖形顯示尺寸比較大，生成的WMF精度比較高，另外四周的空白區域也會比較少，不要反復進行裁剪和縮放了。

但即使這樣做了，因?yàn)殚L(zhǎng)寬比的問題，粘貼到WORD或EXCEL后兩側或上下仍可能有空白區域，出現這種情況后可以用WORD或EXCEL的裁剪工具將空白處裁剪掉（和圖片的裁剪操作一樣）。

選擇粘貼的OLE圖形，在WORD/EXCEL低版本可以顯示圖像工具，可以直接裁剪，但到了高版本，選擇圖像的時候可以顯示裁剪按鈕，但選擇粘貼的CAD的OLE圖形時，無法直接顯示裁剪按鈕，需要可以自己定義一下界面，詳細方法參見下面文章的介紹。

---下面是廣告，點廣告可支持作者---

2、CAD圖形不需要再返回CAD編輯

有時我們?cè)趯AD圖形粘貼到WORD或EXCEL后，并不需要再對圖形進行編輯，但希望圖形精度高一點，放大時能不出現鋸齒（最好是矢量圖形）。要得到這樣的結果，有多種方式進行選擇，下面介紹其中的幾種。

1、選擇性粘貼成Windows圖元文件

從CAD選擇對象并CTRL+C復制后，到WORD或EXCEL不直接粘貼，而是進行選擇性粘貼，如下圖所示。

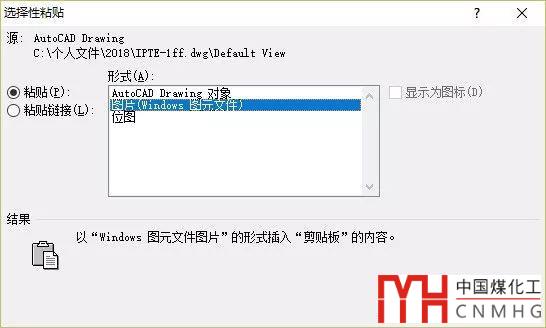

在彈出的選擇性粘貼對話框中選擇“圖片（Windows圖元文件）”，如下圖所示。

此對話框有三個選項，第一個選項就是CAD圖紙，跟上面介紹的直接粘貼成OLE對象的方式一樣，Windows圖元文件就是WMF圖片文件，第三種是位圖，是BMP的光柵圖像。

選擇粘貼成WMF圖片，效果跟直接粘貼成OLE相同，但因?yàn)檎迟N的是圖片，OFFICE軟件會自動打開圖片工具，可以對圖片直接進行裁剪和尺寸調整。WMF圖片如果尺寸放大倍數不多，圖形基本不會變形。

與粘貼OLE一樣，在粘貼前也需要需要在CAD中盡量放大圖形充滿窗口。如果粘貼前圖形在視口中顯示很小，在WORD和EXCEL中粘貼后會有大量空白區域，裁剪后將圖形拉大后一些文字和圓可能會變形。

2、利用工具BETTERWMF粘貼

粘貼WMF圖片的話，用BETTERWMF工具很方便，很多設計人員都安裝了這個工具。啟動這個工具后，可以直接從CAD復制，然后到WORD或EXCEL中粘貼，BETTERWMF工具可以直接將剪貼板中的WMF的空白區域自動裁剪掉，并且按設置的尺寸制動縮放，也就是說你到WORD和EXCEL里直接CTRL+V就可以了，之前的裁剪和縮放的操作都由BETTERWMF完成了。除此以外，還可以設置填充顏色、對不同顏色的線條設置不同的線寬等，這里就不再詳細介紹了，如果感興趣的話可以到網上下載一個試試。

3、在CAD中打印輸出成圖像后再插入到WORD中

上面兩種方式都是粘貼成WMF，無論是直接選擇性粘貼還是用BETTERWMF工具，WMF生成的精度都是CAD復制的時候圖形顯示大小控制的。如果我們覺得WMF的精度不能滿足要求，可以在CAD中利用打印輸出成高分辨率的光柵圖像（CAD也提供了WMF的打印驅動，也可以通過打印來輸出WMF格式的圖片），然后在OFFICE軟件中插入此光柵圖像。

打印輸出光柵圖像的好處是圖形范圍和圖片精度都可以控制，到OFFICE軟件中可以不必再裁剪，而且可以通過打印樣式表控制輸出的顏色和線寬。

CAD中如何將圖紙輸出成高分辨率JPG、PNG等圖像文件?

每日一貼——CAD打印的基本操作和重要的注意事項

三、在WORD或EXCEL中作為示意圖使用，要求不高

如果對粘貼的圖形要求不高，可以在WORD或EXCEL中直接“選擇性粘貼”為位圖，用裁減工具將空白邊緣裁減掉即可。

當然，你還有很多方式可以選擇，比如也可以直接用截圖軟件在CAD中截圖，然后到在WORD或EXCEL中粘貼。

在CAD中可以直接將屏幕顯示輸出為BMP（用BMPOUT命令），然后到WORD或EXCEL里插入等等。

上面簡單介紹了在OFFICE軟件中粘貼CAD圖形的幾種常用的方法，至于選擇哪種方式取決于你的實際需要。

雙擊OLE圖形時默認啟動是當初粘貼圖形時的CAD版本，如果你更換了CAD，比如說你以前是用AUTOCAD復制粘貼的，現在單位使用了國產的浩辰CAD，這也沒有關系，這些國產CAD軟件在程序項里專門提供了一個CAD對象轉換工具，可以對WORD和EXCEL文檔進行轉換，轉換后雙擊用AUTOCAD粘貼的圖形可以轉換成啟動浩辰CAD進行編輯。

以上技巧適用AUTOCAD及浩辰CAD等類似的CAD軟件。
