老調重彈

經常有人會問：

法蘭小端厚度，是輸入法蘭小端厚度go，還是應該輸入與法蘭相焊接的筒體厚度tn。

因?yàn)橐话銇碚f，按照NB/T 47023選用計算的設備法蘭，其法蘭小端厚度是一般大于筒體厚度的。

很多單位為了節省材料，在計算時輸入厚度go為法蘭小端厚度。甚至有些單位，還把這種方法當做一種工程經驗總結固定下來。

那么這種取值對嗎？

更新論據

其實這個問題，在兩年前已經討論過了，詳細文章見：

法蘭小端厚度應該如何取值

在文中，我的建議是取tn輸入小端厚度。

當時列舉了4種理由。

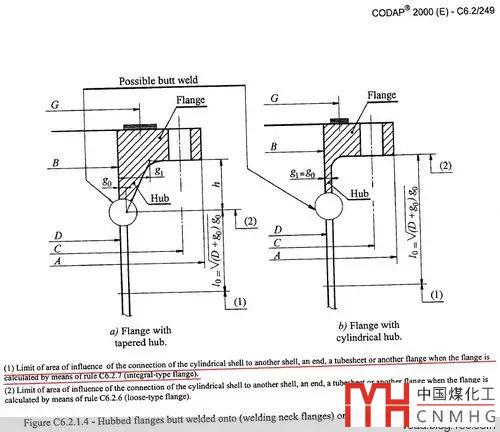

CODAP的規范規范比較明確是小端厚度是tn，其余的理由只是在原理上應該如此取值，在規范上，并不是有明文顯示的。

以至于有很多朋友認為，說服力不夠。

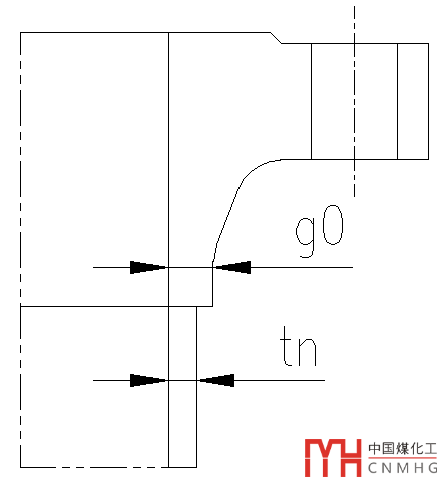

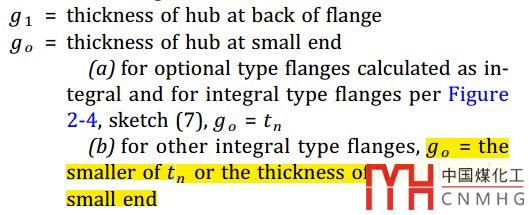

其實在ASME VIII I-2019中強制性附錄2，對于小端厚度的取值，在上圖的情況下應該是取較薄件的厚度，即tn。

這點在2017版本中就已經更新了。

規范編制者也應該是注意到了類似的爭論，為了避免誤解，將其寫到規范正文中了。

之后怎么辦

我知道很多單位，在做設計的時候，為了降低成本，經常輸入go的厚度作為小端厚度。

這樣做避免了增加筒體的厚度，而且法蘭的裕量看上去會比較好看點。

但是作為設計人員應該知道：

1. 這種輸入方法是不對的，是打擦邊球的行為，而且隨著規范逐步規定的明確，這種取值會逐步的禁止。

2. 按照ASME設計，不論是規范，還是配套軟件，對于法蘭的小端厚度，都是取小值。如果法蘭小端厚度輸入大于筒體厚度，軟件會有紅色字體提示。擦邊球沒法再打了。

3. 按照GB150設計的設備可能還會有所爭論，因?yàn)楫吘笹B沒有類似的明確規定，相反NB的法蘭還是支持法蘭小端厚度大于筒體厚度的。但是設計人員應該明確哪種才是正確的。以后輸入筒體厚度，可以理直氣壯的用ASME作為旁證，老板也不會認為你過度浪費了。



安全與合規

很多朋友會說：

我以前一直輸入法蘭的小端厚度go，也沒有出現安全問題啊，說明這種輸入是對的。

我也不認為go的那種輸入方法，真的會有安全問題。

但是不出安全問題，并不代表符合規范的要求和精神。

設計人員盡量做到合規，又安全，未嘗不是對自己的一種保護。

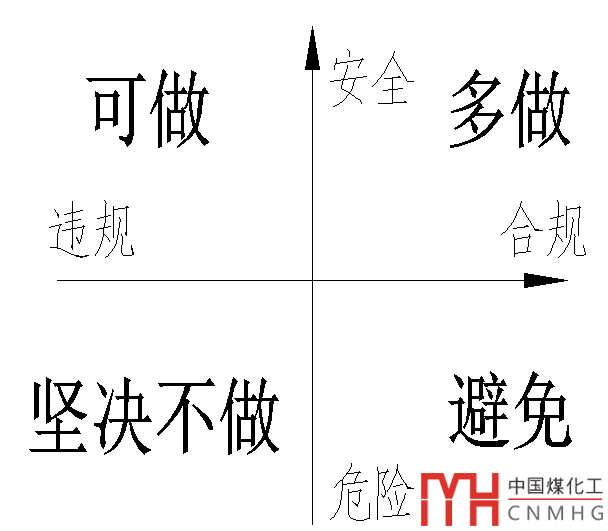

對于安全和合規，如下的圖，可以作為參考：

合規又安全，是最好的狀態。

違規又危險，堅決不做，也很好理解。

安全但違規，如下工況：

1. 比如小端取go，但是注意一定裕量，大量實踐證明，大部分是安全的。

2. 比如原先遇到一臺換熱器，本來有蠕變疲勞工況，70年代設計的沒有考慮疲勞，但是已經安全運行40年了，業主考慮到實際使用情況，取消蠕變疲勞的設計條件，參照原來的圖紙，按常規設計。

符合規范但是還是危險，比較難以理解了，其實類似的案例也不少，往往是出自規范的盲點，誤以為只考慮規范就可以了，沒考慮設備的特殊性：

1. 一臺換熱器水壓試驗合格，但是在現場一運行就漏，怎么把螺栓都沒法止漏，查看計算書，完全正確。隔板槽墊片的預緊力也考慮進去了。后來發現可能是換熱器各腔的溫差相差太大，操作溫度下，變形太大。

2. 比如原先的按照規范設計的減壓塔加強圈斷裂。

   走近科學-減壓塔加強圈斷裂之謎

   剛性比較大的外部附件，比如鞍座，剛性環，在溫度較高時，其溫度場產生的應力會比較大，常規計算雖然過了，但是實際上還是比較危險的。

3. 在原來一般不校核管口載荷，當管口載荷比較大，壁厚較薄時，設備容易造成變形，甚至裂口。寫上管口載荷表，對于設備設計也是一種保護，畢竟萬一過載造成的損傷，都是操作人員的問題。

4. 空塔在海邊晃了半年，出現了裂紋。
