（學習筆記，若有誤，請指正。另，本文僅討論長高頸法蘭）

對于設備法蘭頸部小端厚度與對接筒體或接管不等厚的情況，在SW6的法蘭強度校核或計算中“頸部小端厚度g0”的取值似乎有些爭議。下面我們就來捋一捋。

第一種情況，若是標準的法蘭（即材質、尺寸、墊片及緊固件選用等完全依照標準），g0就是法蘭標準（如NB/T47023）上的錐頸小端厚度δ1。即使需要按NB/T47020之6.5.1對法蘭直邊段進行削薄，以及按6.5.2要求調整法蘭總高H后削薄直邊段，g0同樣是δ1。若將g0輸為筒體或接管厚度就有可能造成重復設計了。原因如下：

首先，這要從法蘭中的應力分布特點說起，對于帶頸或不帶頸整體法蘭、帶頸活套法蘭所需校核的三項應力分別為：最大值可能出現于錐頸大端或小端的軸向彎曲應力（通常在法蘭設計中起控制作用），法蘭環上的徑向彎曲應力，法蘭環上的周向彎曲應力。（參見文獻[1]第8章，及文獻[2]）

控制錐頸處的最大彎曲應力，可以通過調整錐頸大小端厚度，錐段長度等實現，見GB/T150.3之式7-16。

法蘭標準NB/T47023中的法蘭所允許的對接筒體最小厚度δ0小于錐頸小端厚度δ1，通常需要將法蘭直邊段（直邊段長度H-h-δ）削?。ú糠窒鞅。﹣?lái)實現筒體與法蘭的對接。這個被削薄的直邊段同樣可視為一個錐段，為了與法蘭錐頸區分，叫它“錐段2”。

δ1就是錐段2的大端的厚度，錐段2的小端厚度也就是δ0。如GB/T150.3圖7-7所示，在δ1、δ0既定的情況下，可以通過調整錐段2的高度h’控制f≈1，使得錐段2小端的軸向彎曲應力不大于錐段2的大端，即保證被削薄部分的應力不大于錐段2大端處的軸向彎曲應力。（見參考文獻[2]、[3]的分析）

所以說，未經計算，標準上的直邊段長度不可以縮短，但可以加長。

其次，再來稍微討論一下這個系數f，f的定義是法蘭頸部小端應力與大端應力的比較。f>1表示最大值位于小端，f=1表最大值位于大端，若f<1，f取1。

計算表明，若f=1，即軸向彎曲應力最大值σH位于錐頸大端，此時增加錐頸小端厚度，σH反而會變大。這可以從外載作用下的載荷分配原理來解釋，增加小端的厚度會增加錐段的剛度，其承載比例變大。（可參考文獻[4]的分析）

但錐頸上的這個軸向彎曲應力由結構不連續和變形協調引起，在由錐頸進入直邊段及對接筒體之后開始衰減，見文獻[5]的第七章，P239的法蘭應力圖譜，需要注意的是該圖疊加了內壓引起的薄膜應力。

所以，這個剛度增加導致承載比例增大，和局部應力衰減需要綜合考慮。

第二種情況，采用NB/47020表6和表7所列之外的材料，如不銹鋼，參照NB47023的結構尺寸進行法蘭設計，這可以減少設計工作量，結構尺寸靠近通用的標準法蘭，也能保證設計合理性。

現有一換熱器的管箱法蘭，想用不銹鋼材質，將PN在設計壓力的基礎上往上跳兩檔在標準中選取，加大法蘭環厚度，其他尺寸不變， g0取標準中的δ1,強度計算就能通過。

若g0取筒體厚度δ0(該值小于δ1)，則相當距錐頸大端h處的小端厚度為δ0，小于實際值，強度計算也是不通過的。若再加大法蘭環厚度，其他尺寸不變，g0取δ0，計算可以通過，此時可以直接將筒體接在錐頸小端，這相當于H-h-δ白設了，同樣是重復設計了。

所以說，若將錐頸看作一個直角梯形，法蘭錐頸大端厚度、小端厚度、錐頸長度三者則分別為下底、上底和高。

第三種情況，如果僅按GB/T150.3的第7部分（即ASME VIII-1的MandatoryAppendix 2），進行非標法蘭設計。g0應為法蘭小端厚度δ1和對接筒體或接管壁厚δ0的較小值，即g0=min(δ1,δ0)。

這點與前兩種情況不同。簡單地說，原因在于標準已經通過計算（見文獻[3]）給出了滿足強度要求的直邊段長度，而如果是自己設計的法蘭，直接將g0取為min(δ1, δ0)，可以免于考慮δ1和δ0 之間的過渡問題。

通常來說，法蘭小端厚度δ1都大于筒體壁厚δ0，因?yàn)槿绻附訒r(shí)削薄筒體，在筒體壁厚余量不多的情況下，容易出現筒體被削弱的部分強度不足。對于這種δ1>δ0的情況，g0取δ0，筒體可以直接與錐頸小端連接，若要設直邊段，只需保證直邊段厚度不小于δ0即可，直邊段無需進行強度計算。

需要指出的是，標準中要求直邊段≥1.5δ0（見GB/T150.3圖7-1）并不是從強度出發。

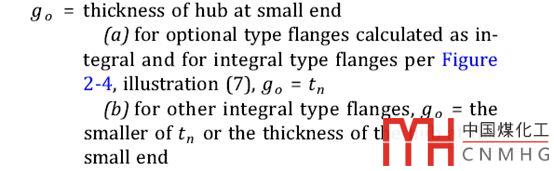

與GB/T150語焉不詳，讓大家猜不同，ASME VIII-1 MandatoryAppendix 2的2-3 NOTATION直接指出：

第四，需要特別注意的是，法蘭頸部厚度（直邊段厚度）應滿足內壓作用下的強度要求，尤其是法蘭的許用應力低于對接筒體或接管的許用應力的情況。上述Appendix 2在2-1 SCOPE中特別強調了這點，上面寫道：The hub thickness of weld neck flangesdesigned to this Appendix shall also comply with the minimum thicknessrequirements in Subsection A of this Division.GB/T150沒有像ASME那樣特別指出這點，容易被大家忽視。

參考文獻

[1] 丁伯民.ASME VIII壓力容器規范分析.北京:化學工業出版社,2014

[2] 桑如苞.壓力容器法蘭設計中的若干問題,化工設備設計,1987,(2)

[3] 桑如苞.關于壓力容器法蘭標準若干問題的建議,化工設備設計,1997,34

[4] 桑如苞.壓力容器法蘭的合理設計原理與方法,化工設備設計,1987,(2)

[5] 謝鐵軍,等.壓力容器應力分布圖譜.北京:北京科學技術出版社,1994
