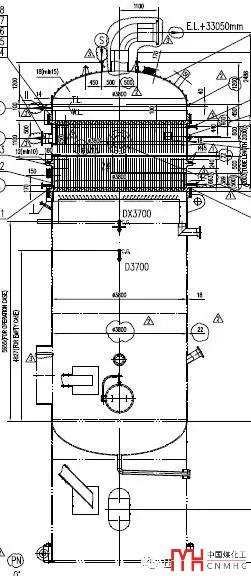

某項目中一臺固定管板換熱器安放在塔頂部，設計規范為GB/T 150-2011，但是采用使用的是ASME的材料。

換熱器直徑3800mm，管板材料為SA-182 F304L，設計溫度為266°C，由A廠家設計并制造，其管板厚度為105mm。

兩年后業主更換此換熱器，重新制作一臺模一樣的，圖紙由B廠家設計，發現與換熱器與原設計尺寸，工況不變，但是管板厚度改為了150mm。

其管板厚度增加近一半！

相同的設計條件，為什么差距會那么大？

趕緊翻出A廠家計算書，發現管板采用的SA-182 F304L材料為手動輸入許用應力，其計算管板時，未選擇低應力值（75.3MPa），而選擇的高應力值（101.9MPa），管板應力值比許用的高了35.5% 。

A廠家計算書中的法蘭

A廠家計算書中的管板

根據GB150.2-2011中，對于不銹鋼的鍛件的許用應力選擇，有注1：

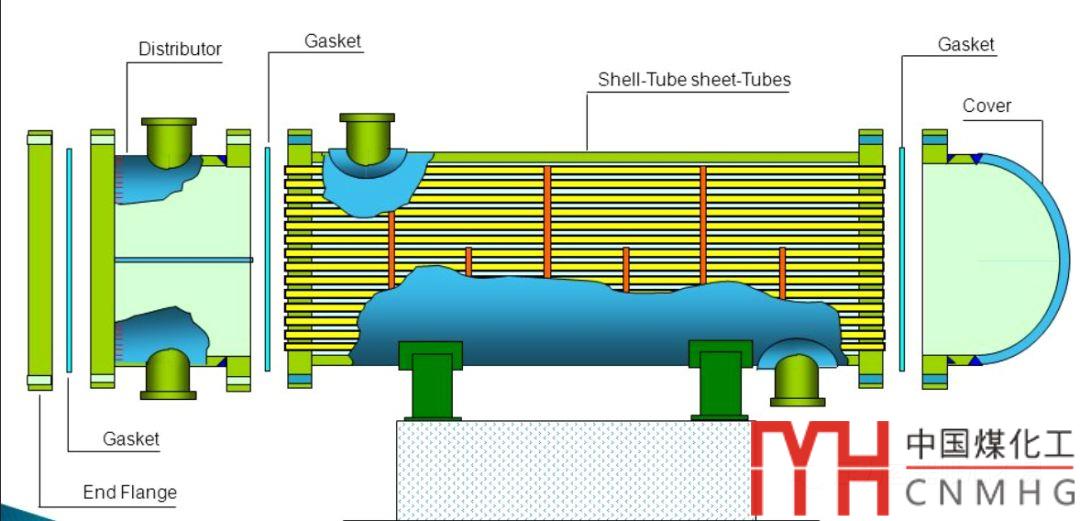

采用帶墊片的管板或者法蘭，應選取許用應力低的那一列。

對于SW6中包含的國標材料，SW6自動幫忙選擇了低應力值，無需設計人員主動去選擇，所以很多設計人員都沒有特意去注意是否是低應力材料。

當采用國外材料時，一般是將其許用應力手動輸入到材料庫中的，計算開孔補強的鍛件和計算法蘭管板的鍛件的牌號是一樣的，但是許用應力其實是不一樣的，此時必須要注意手動輸入低的許用應力。

如果是沒有采用低應力的材料，會有什么風險？

最大的風險是可能密封不住，習慣性滴漏。

而在設備直徑非常大，而管板厚度相差特別多的情況下，可能唯一的方案就是：

再做一臺。

設計是一個細致活，像這種設計錯誤，設計、校核、審核，工程公司，都沒有看出來，鍋檢所一般對計算書都不怎么檢查，水壓合格就出廠了，現場使用也能湊合，漏了業主沒有找到原因，默默更換，那么誰需要對其負責？
