問題提出

某項目中精餾塔，設計壓力2MPa，材料為09MnNiDR，直徑為2200mm，設備總高為77440mm，設備凈質量為140噸。穿衣戴帽吊裝重量為180噸。

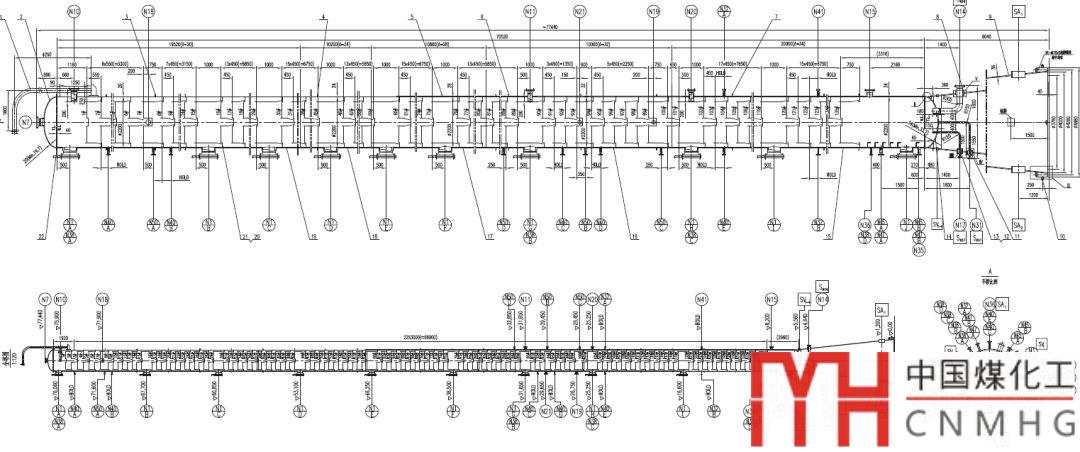

與吊裝公司溝通后，將軸耳和尾吊位置設置在下圖位置：

按照HG/T 21574-2008，對于2200的直徑，單個吊耳吊重最大為50噸，且筒體壁厚需要達到40mm以上。此設備頂部厚度20mm，最大吊裝重量為180噸。 設備的吊裝重量遠大于軸耳的承載能力，吊耳所需筒體最小壁厚遠大于設備吊耳位置的壁厚，此時設備主體已經制作完成。

問題出現的原因

設計人員未考慮吊裝工況，所以頂部只按照強度計算，筒體厚度設置比較薄。

問題解決思路

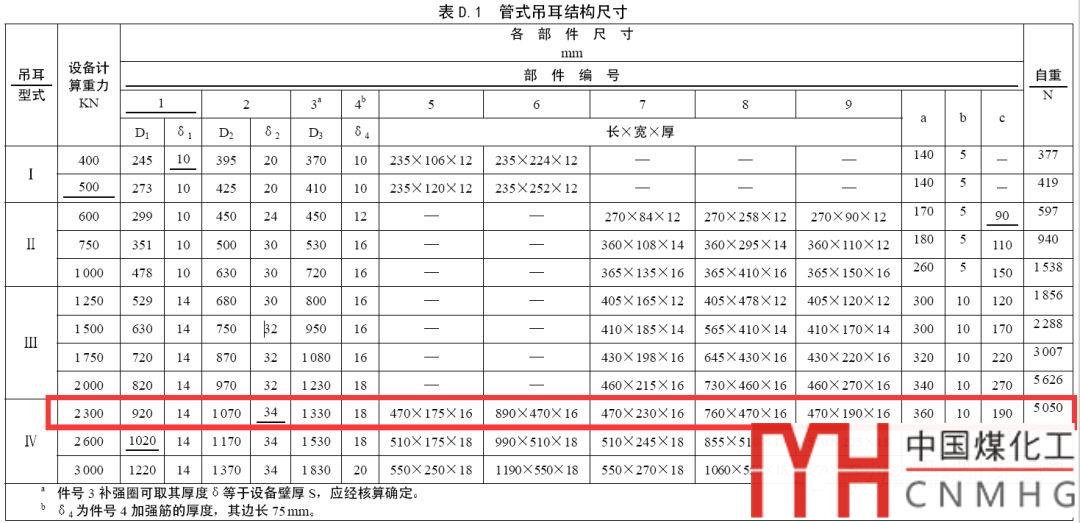

參考SH/T3515的附錄D，選用Ⅲ號，2000KN或Ⅳ號，2300KN的吊耳。230噸的吊耳可以解決吊耳本身強度的問題。

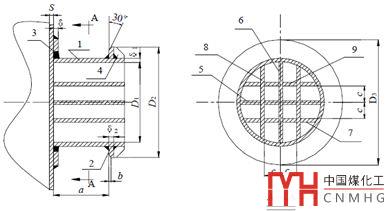

SH/T3515的軸耳

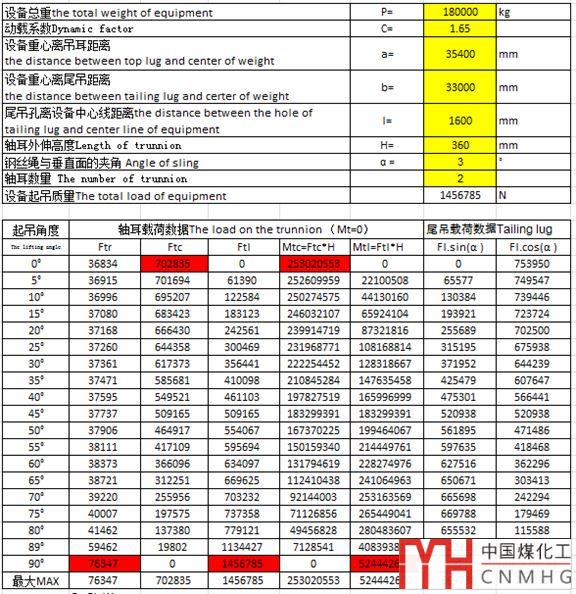

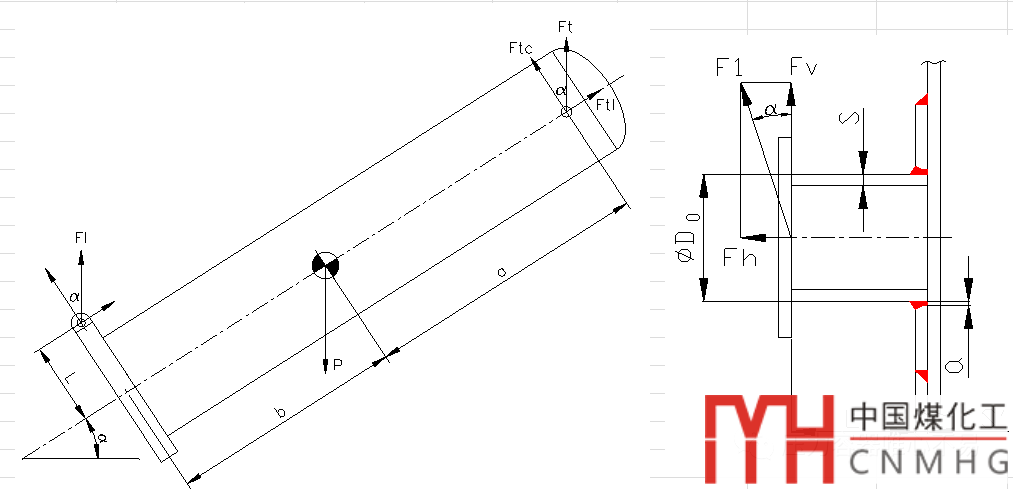

再根據吊裝重量180噸，考慮吊裝過程中從0°到90°狀態各個角度的載荷值，并考慮吊索方向與垂直方向夾角誤差，分別計算吊耳在各載荷下，采用WRC107模塊，對筒體局部應力的影響。在計算0°到90°的載荷值時，編制了計算表格，方便得到正確的載荷。

得到起吊過程中各個角度的軸耳處的6個載荷后，可以使用SW6的WRC107模塊進行校核。

通過試算，在吊重180噸時，吊索與垂直方向夾角控制在3°以內，選用2000KN或2300KN的吊耳，其墊板直徑>=1260的情況下，起吊可以通過。如果選用2300KN的吊耳則可用標準吊耳，選用2000KN的吊耳，需要修改吊耳墊板外徑。通過討論，最終選用2300KN的吊耳。

經起吊，設備平穩安裝成功。

軸耳設計容易出現的問題

軸耳在設計中不僅僅應該考慮強度，與筒體焊縫或者其他接管附件的干涉的問題，還應該考慮是否影響整個設備的安裝。從設備水平放置到設備豎直90°的整個過程，吊索在其過程中都不能與設備的部件干涉。在某項目中出現非常多軸式吊耳影響安裝的情況。影響安裝主要體現在下面3方面：

1.軸式吊耳在耳座下方，由于耳座需要放置在鋼梁或基礎上，軸式吊耳過程中將會與耳座或者鋼梁干涉，吊耳無法使用。

2.軸式吊耳上方，或斜上方有管子或者附件，在設備起吊過程中，吊索無法繞過上部管子或者附件。

3.軸式吊耳過短，上部附件過大，導致吊索壓住附件，損傷附件。

這些問題在現場造成了很大的麻煩，最后放棄采用軸式吊耳吊裝，采用其它的方法，如將吊索掛在大接管，大法蘭，大螺柱上。

所以在設計階段就應該考慮軸式吊耳是否會影響整個設備的安裝。軸式吊耳應該考慮的問題有：

1. 強度問題，軸耳管以及焊縫是否能夠承受強度。

2. 剛度問題，校核軸耳的局部應力，不造成局部應力過大，導致筒體變形。

3. 干涉問題，與其他管口，附件是否干涉，在起吊過程中是否能夠使吊索無障礙的吊裝



HG/T21574-2008中軸耳計算的問題：

在HG/T21574-2008中有軸耳的計算示例，和軸耳的最大吊重，在使用過程中往往會出現一些問題。

1. 只校核軸耳在0°或90°的吊裝情況，缺乏對各個角度的校核，有隱患。

2. 只校核軸耳本身強度，不校核軸耳處局部應力。軸耳本身強度一般很容易通過，軸耳的尺寸已經保證了軸耳的起吊載荷能夠達到單個吊耳的最大吊重值。但是由于筒體壁厚太低，可能會造成局部變形過大，失效等情況。實際是局部應力限制了吊耳的吊重。

3. 規范中軸耳吊耳的最大吊重及設置吊耳處的殼體最小厚度及墊板厚度要求過于保守，低壓薄壁設備基本都無法達到要求，需要增加整體厚度，不經濟。

4. 不校核起吊過程中各個截面的受力狀態，可能造成筒體某處彎矩過大，變形或者失效。

解決軸耳計算的問題：

針對上面四種情況可以進行如下應對：

1. 計算各個角度的載荷情況，校核軸耳和尾吊。在《pressure vessel design manual》一書中，對起吊的各個角度載荷分布有很詳細的力學分析，可以根據這本書編制相應的表格進行計算。

2. 對各個角度情況獲得軸耳的局部載荷，使用WRC107校核局部應力。

3. 由于已經校核了局部應力，可以忽略標準中的筒體最小厚度要求。

4. 計算起吊過程中各個截面的受力狀態，找出危險截面進行校核。

軸耳局部應力調整技巧：

軸耳計算不能通過往往是因?yàn)榫植繎?yīng)力無法通過。此時對可能出現的情況應對措施如下：

1. 移動軸耳尾吊位置使得軸耳分配的力減少，軸耳遠離重心分配的力將會減少。

2. 縮減軸耳高度使軸耳處的作用在筒體上力臂減少，相應彎矩減少。

3. 夾角15°造成的垂直于筒體壁的徑向載荷太大，使得局部應力很難通過，此時可以通過減少夾角來縮小徑向載荷。由于軸耳的起吊一般使用的平衡梁，能基本保證夾角在一個小的范圍之內。

4.遇到墊板尺寸較大，超界無法計算的，可以先將墊板縮小計算，如果能通過，則說明大尺寸的墊板是安全的。

5. 如果采用最大載荷計算局部應力無法通過，可以考慮對每個角度上的應力單獨計算局部應力。

注：局部應力應該在壓力為0，溫度為常溫，不考慮腐蝕下進行。

起吊過程中危險截面校核

在起吊過程中，由于載荷過大，設備壁厚較輕，吊耳位置限制，需要對危險截面進行校核。

校核方法可以參照《pressure vessel design manual》的吊裝部分：

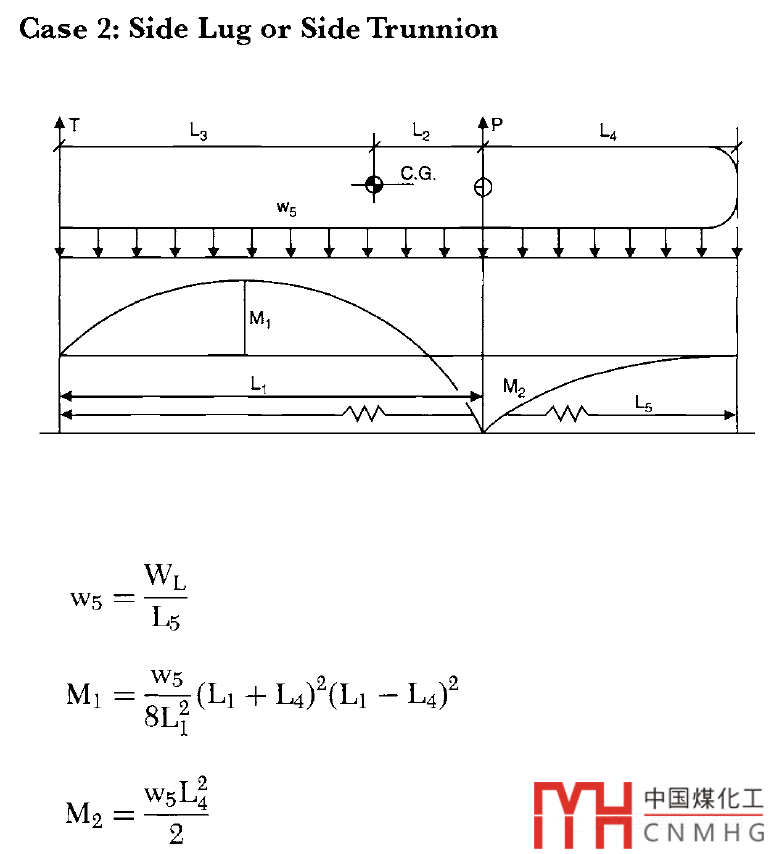

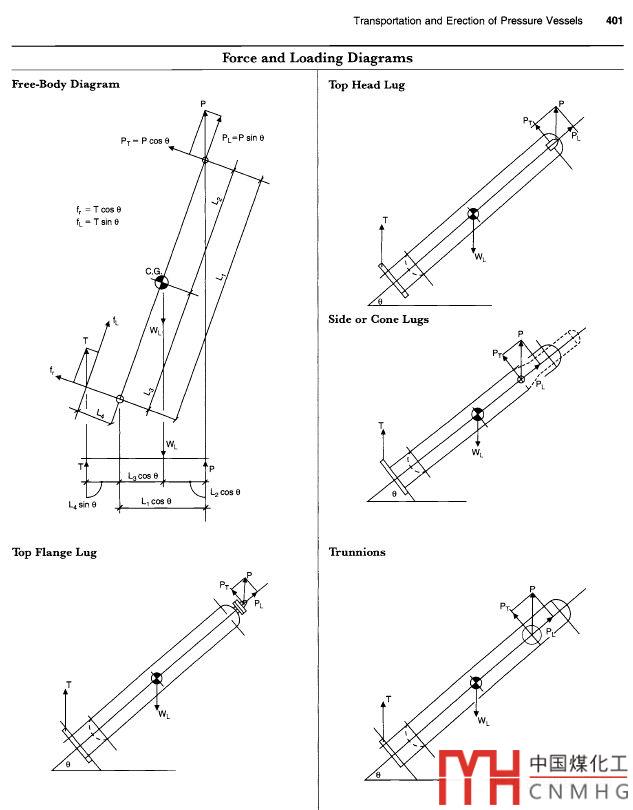

《pressure vessel design manual》給了4種模型，分別給了最大彎矩的計算方法。對危險面的評定：

圓筒軸向壓應力穩定性校核：M/W=4M/πD2t,控制在B值之內。

剪切應力控制為0.7倍許用應力。

PVElite在吊裝中的作用

PVElite對板式吊耳，側壁式吊耳，軸耳，尾吊均有程序可以計算。對比而言，它的計算有如下特點：

1.動載系數一般取1.5.

2.自動分析吊耳及焊縫的載荷，并和局部應力一起校核。

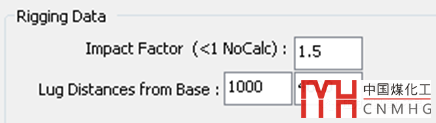

3.吊耳會校核各個角度載荷，以及危險截面。但是需要在load case中 installation/ Msc. Options中設置Rigging data，尾吊和吊耳的位置。

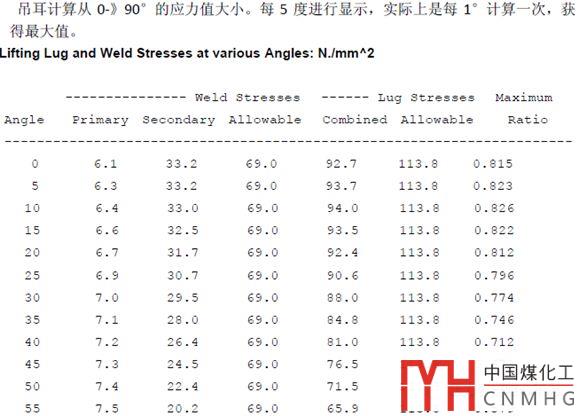

軟件計算從0-》90度的各個載荷，每5度進行載荷顯示，實際計算的時候是按照每1°計算，獲得最大值。

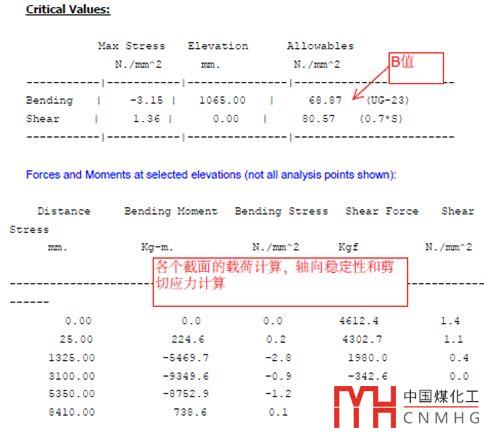

然后對吊裝過程中的截面進行評定
