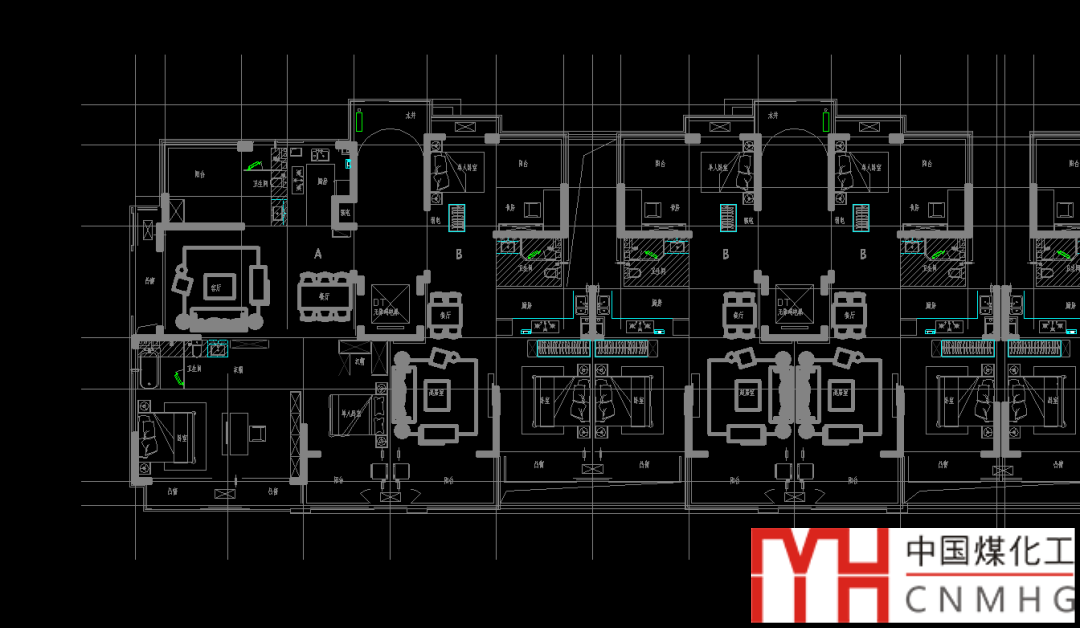

最近有網友問這樣的問題，為什么有的圖紙?jiān)谕碌臋C(jī)器上打開顯示好好的，到自己的機器上打開后很多東西都看不到了，比如圖紙中的標注或軸號不見，如下圖所示。

其實這種問題之前的文章里講過，但是從問題的原因?yàn)闃?biāo)題寫的，并不是以現象為標題寫的，因此很多網友找不到答案，這里簡單總結一下可能出現這幾種問題的原因和解決辦法。

一、圖中有專業軟件的自定義對象

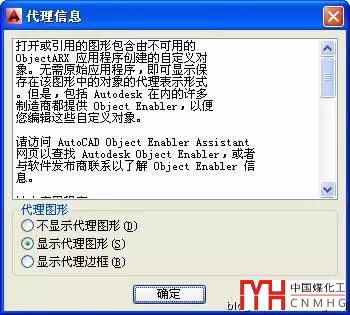

如果是這類圖紙，我們?cè)诖蜷_(kāi)圖紙的時候通常會彈出一個“代理圖形“的提示框，如下圖所示。

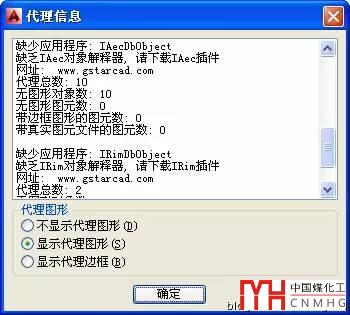

從提示對話框中信息可以看出，圖形中包含了由高版本AUTOCAD或其他專業軟件利用objectARX開發的應用程序創建的自定義對象，因?yàn)闆](méi)有對應的解釋器，導致無法正常顯示，讓你選擇代理圖形的顯示方式。拖動對話框右側的滾動條，可以查看圖中所包含的自定義對象的類型和原始的開發者，如下圖所示。

雖然從應用程序名稱有時不知道是什么軟件，但通過給出的網址，一般可以了解圖中的自定義對象是什么軟件創建的，比如上面截圖中的www.gstarcad.com是浩辰的官網，天正的是www.tangent.com.cn。

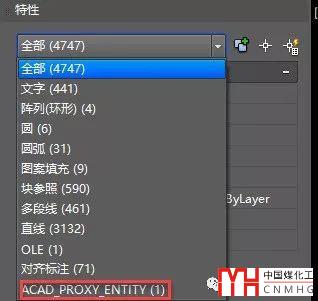

所謂的代理圖形（PROXY ENTITY）就是這些程序定義的自定義對象在沒有相應程序和插件的時候用于顯示的圖形，也就是說如果自定義對象定義了代理圖形，即使沒有這些軟件或插件，圖形也可以顯示，選中圖形后，在特性面板的對象類型里顯示的是英文：ACAD_PROXY_ENTITY，如下圖所示。

但有些專業軟件，例如天正建筑水暖電軟件為了提高性能、減少圖紙的大小，并沒有給自定義對象定義代理圖形，當打開這類圖紙的時候，如果沒有天正軟件或插件，很多自定義對象，如墻體、標注、軸網等就可能會不顯示，比如上面網友發的截圖。

解決辦法：

1、安裝這些自定義對象對應的軟件或插件。天正、浩辰都提供了可單獨在AUTOCAD上安裝的插件，不裝完整的軟件只裝插件圖形就可以正常顯示。

2、讓提供圖紙的人或者有相關專業軟件的人將圖紙轉換為低版本格式，比如從T20或T8轉成T3格式（將自定義對象轉換為普通對象），缺點是圖紙返回高版本也無法識別為自定義對象，無法使用高版本的方便的編輯功能。在浩辰專業軟件里還可以設置保存時帶代理對象，這樣可以保證其他人打開圖紙正常顯示，只是這些自定義對象顯示為代理圖形，無法編輯，好處是返回高版本仍是自定義對象，可以直接用專業軟件的而編輯功能。

關于代理圖形的詳細介紹可以看下面的文章：

什么是CAD代理圖形？應該如何處理？

二、外部參照或光柵圖像等缺失或路徑不對

如果圖紙中插入了外部參照、光柵圖像或者PDF/DWF/DGN等底圖，但打開圖紙的時候找不到這些參照文件時，這部分圖形肯定無法顯示，圖紙打開時會提示“參照-未找到文件”提示對話框，如下圖所示。

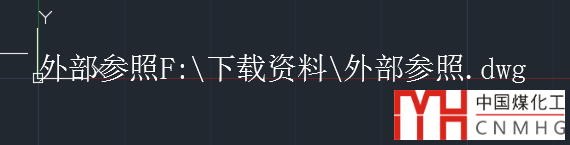

在圖中會顯示確實的參照的文件名，如下圖所示。

出現上面提示框時可以點“打開“外部參照”選項板”，如果先忽略了，可以輸入XREF回車手動打開選項板，在選項板中查看沒有找到的外部參照的路徑和文件名，如下圖所示。

光柵圖像及其他底圖缺失也可以在外部參照管理器中查看。

解決方法：

如果你有參照文件，只是路徑不對，可以重新指定路徑或者將外部參照復制到原路徑或當前圖所在路徑。

如果你沒有參照文件，就需要找發給你的圖紙的人要相關的參照文件。

如果我們要發給其他人文件的時候，建議用電子傳遞打包，將參照文件、字體等相關文件一起打包發給別人。

什么是CAD外部參照？外部參照和圖塊有什么不同？

電子傳遞——CAD圖紙交流的專用工具

三、缺字體導致圖中文字不顯示

如果圖紙中不顯示的只是文字，那原因就很簡單了：你的CAD或系統里缺圖紙中使用的字體。

解決辦法就是查看缺少的是什么字體，想辦法找到字體并拷到系統或CAD的字體FONTS目錄中。

關于文字不顯示或顯示為問號的各種原因和解決方法可以看之前的文章：

CAD圖紙打開文字不顯示或顯示成問號怎么辦？

相關的問題還有帶字符的線型中的字符不顯示或顯示實線，這個也是缺字體。

CAD中線型顯示不正常是什么原因？是缺線型嗎？

四、特殊圖紙因CAD版本或設置不通過導致不顯示

如果不是上述幾種情況，就需要具體圖紙具體分析了，比如之前遇到過有人將圖形都設置成真彩色的黑色【0,0,0】，在布局或其他人機器上，因?yàn)楸尘邦伾O(shè)置白色和淺色，圖形能看得到，到他的機器上模型空間背景也是黑色，真彩色的黑色不像索引色7號色會進行反色處理，最后就導致什么也看不到，框選和全選后圖形亮顯才能看得到，如下圖所示。

當然還有一些是因?yàn)閳D形數據有錯誤，在高版本CAD中圖形顯示正常，但在低版本中顯示不正常，這種情況可以在高版本打開后執行AUDIT核查命令修復錯誤后另存再到低版本中打開看一下，或者在低版本里直接用修復RECOVER打開圖紙?jiān)囋嚒?/p>

關于這個問題暫時就想到這么多，肯定不全面?？傊?，遇到這些問題的時候，首先要注意圖紙打開時是否有什么提示信息，比如缺字體、缺參照、有代理圖形等等，然后在跟正常顯示狀況對比看一下缺失的是什么圖形，然后再去找原因和解決辦法。如果圖紙比較特殊自己找不到原因，可以把圖紙發過來我?guī)湍惴治鲆幌隆?/p>
