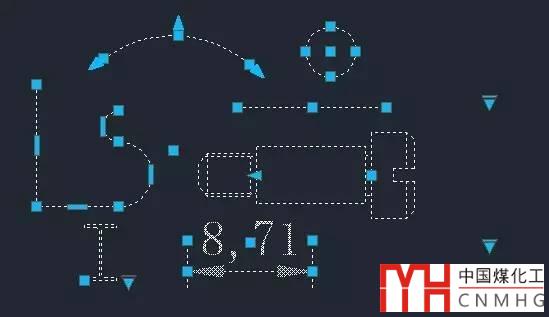

當我們選中一個圖形時，圖形亮顯的同時會顯示一些藍色的點（有的CAD軟件是綠色的），這些點就是夾點。在早期版本中這些點只是方形的，在CAD的高版本中又增加了一些其他形式的夾點，例如多段線中點處夾點是長方形的，圓弧兩端的夾點是三角性的加一個方形的小框，動態塊不同參數和動作的夾點形式也不一樣，有方形、三角形、圓形、箭頭等各種不同形狀。如下圖所示。

夾點就象圖形上可操作的手柄一樣，無需選擇任何命令，通過夾點就可以執行一些操作，對圖形進行相應的調整。動態塊的夾點可以在塊編輯器中通過參數和動作來定義的，相對比較復雜，這里就不再介紹了。下面簡單介紹一下普通圖形對象的夾點編輯方法。

對于普通圖形夾點，大家最熟悉的操作應該是：?jiǎn)螕暨x中夾點，拖動夾點改變夾點的位置。如果你注意觀察命令行提示就會發現，這種操作在CAD中叫拉伸，和拉伸（stretch）命令差不多，同時CAD還針對這種拉伸操作提供了幾個選項，如下所示：

** 拉伸 **

指定拉伸點或[基點(B)/復制(C)/放棄(U)/退出(X)]:

默認狀態下我們可以通過光標或坐標輸入來定位夾點的新位置，也可以用光標確定方向，直接輸入拉伸的距離。不同類型的夾點拉伸會產生不同的效果，比如拉伸直線的端點會改變端點位置；拉伸直線中點處的夾點會移動直線；拉伸圓弧的圓心夾點可移動圓??；拉伸圓弧中間帶箭頭的夾點（CAD低版本沒有此夾點）會改變圓弧的半徑；拉伸圓弧兩端的夾點會改變圓弧的包含角度等等。

我們直接拉伸夾點時，是將夾點的原位置作為拉伸的基點。如果輸入B，回車，我們可以定位其他的參考點為基點，利用其他點來確定拉伸的距離。如果輸入C，我們可以保留原圖形，拉伸的過程中每單擊一次就可以創建一個新圖形。

大多數人不太注意命令行提示，因此有很多人認為夾點只能進行拉伸操作，而且不知道拉伸時還可以定基點或復制。其實，夾點編輯還遠不止于拉伸！

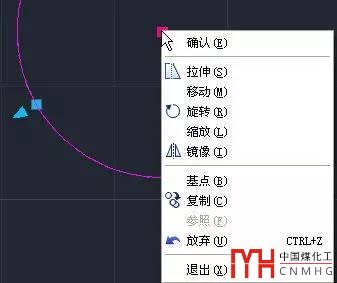

CAD每個版本對夾點可執行的編輯操作不一樣，版本越高功能越多。要想知道你使用的CAD版本可以支持哪些夾點操作，很簡單，選中一個夾點，然后按鼠標右鍵，從右鍵菜單就可以知道了，如下圖所示。

從右鍵菜單中我們可以看到對夾點不僅支持拉伸，還支持移動、旋轉、縮放、鏡像等操作。

有的人會問：我選擇對象但不選中夾點時單擊鼠標右鍵也有這些選項，有什么區別呢？

還有人會問：我一般都不打開右鍵菜單，這些命令還能調用嗎？

首先來說一下夾點編輯和普通修改命令區別。拉伸的區別很清楚了，夾點編輯中只拉伸選中的夾點，我們可以選中一個或按住SHIFT鍵選中多個夾點，然后進行拉伸操作，而普通的拉伸命令是需要通過框選來確定哪些圖形的哪些頂點會被拉伸。移動、旋轉、縮放、鏡像等幾種夾點編輯操作跟常規修改命令類似，但也有一些區別。首先，夾點編輯時默認將選中的夾點作為基點或鏡像軸的第一點，當然也提供了基點選項可供選擇基點；此外，夾點編輯的拉伸、移動、縮放、鏡像都提 供了復制（C）選項，可以在編輯時候保留原圖形，復制一份新圖形進行編輯。

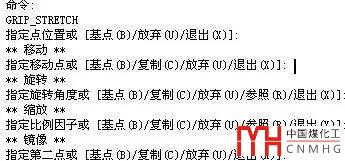

無論是否關閉右鍵菜單，我們都可以通過按回車或空格來切換這些編輯模式，當然這樣不是很方便，需要看命令行才知道當前切換到了什么編輯模式，如下圖所示。

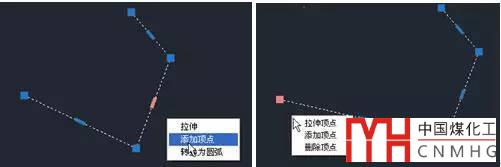

除了上述這些常規操作以外，CAD的高版本還針對不同對象、不同夾點提供了一些特殊的編輯選項，例如針對多段線（PLINE）中間夾點提供了添加頂點、轉換為圓弧選項，針對多段線端點處夾點提供了添加頂點和刪除頂點的選項，如下圖所示。

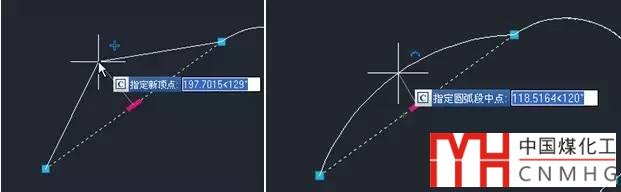

多段線的端點和中點新增的夾點編輯選項與傳統的夾點編輯又有所不同，當光標停留在多段線夾點上，并未選中夾點時，光標會被吸附到夾點上并自動彈出上述菜單。當然，這些選項也可以在選中夾點后在右鍵菜單調用。在進行這些編輯的過程中，還可以按CTL鍵切換模式，例如編輯直線段中點時，開始選定了添加頂點的操作，按CTRL鍵就可以切換成轉換為圓弧，如下圖所示。

添加頂點和刪除頂點用起來比PEDIT里面的類似功能使用起來確實方便了很多，AUTOCAD應該是2010版左右加的功能，浩辰CAD在最新2016版中也增加了這樣的功能。

夾點編輯無需輸入命令，就可以直接編輯圖形，而且夾點編輯的功能越來越強大，如果能用好夾點編輯，肯定可以提高繪圖效率。
