有時我們需要將（不太復雜的）CAD圖形粘貼到WORD文檔或EXCEL文件中，有些設計人員甚至用WORD文檔做好圖框后插入CAD圖紙，可能是因為WORD寫圖紙目錄和分頁打印比較簡單吧。

怎么把CAD圖形粘貼到WORD或EXCEL中呢？這個問題很簡單，大家應該都會，方式不止一種，問題是什么情況用哪種方法更合適。下面就簡單介紹一下將CAD圖粘貼到WORD和EXCEL中的幾種方法，看看哪種方式更適合你。

一、CAD圖形粘貼到WORD和EXCEL后還需要編輯

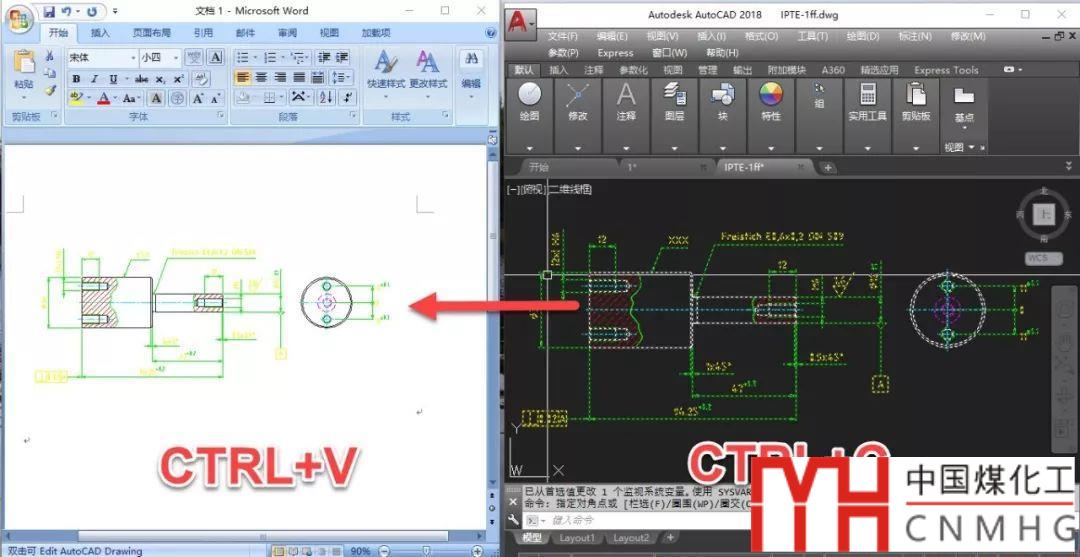

這種需求看似最復雜，但操作卻最簡單。只需在CAD中選擇圖形，按CTRL+C，然后切換到WORD或EXCEL后按CTRL+V，就可以將CAD圖形以O(shè)LE的方式粘貼到WORD或EXCEL中。

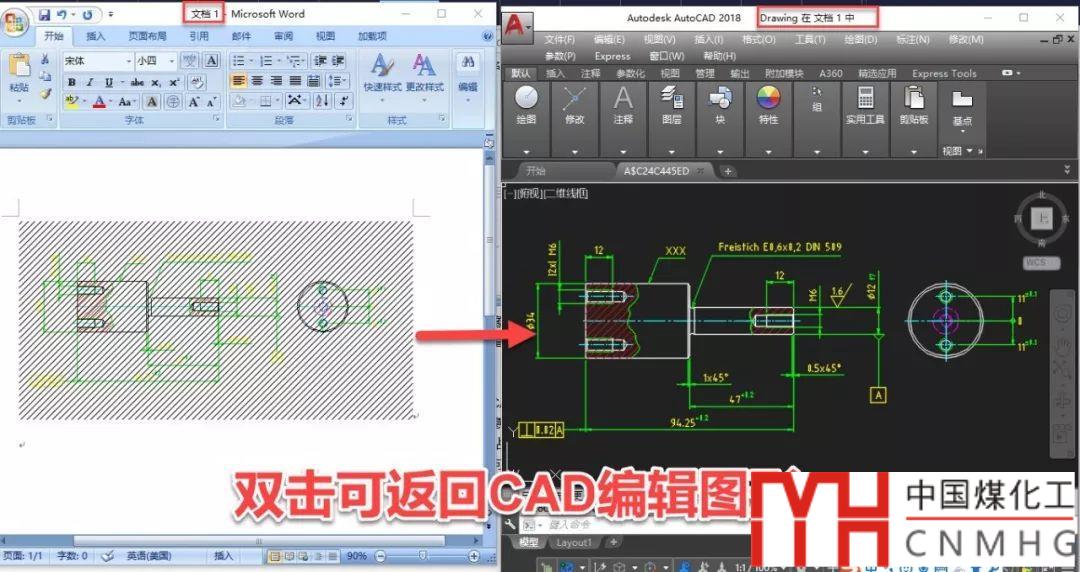

粘貼到WORD中的圖紙OLE對象跟粘貼到CAD中的OLE對象一樣，雙擊OLE圖形，就可以返回源程序進行編輯。雙擊粘貼的CAD圖形，就會啟動CAD并在CAD中打開被粘貼部分的圖形，編輯圖形后保存，WORD和EXCEL中粘貼的圖形就會更新。

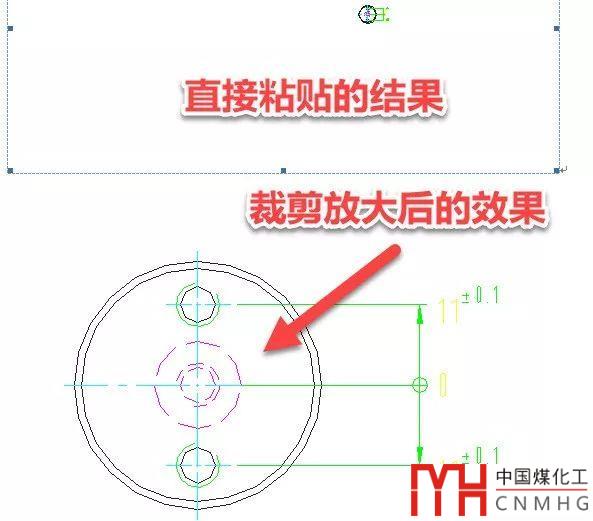

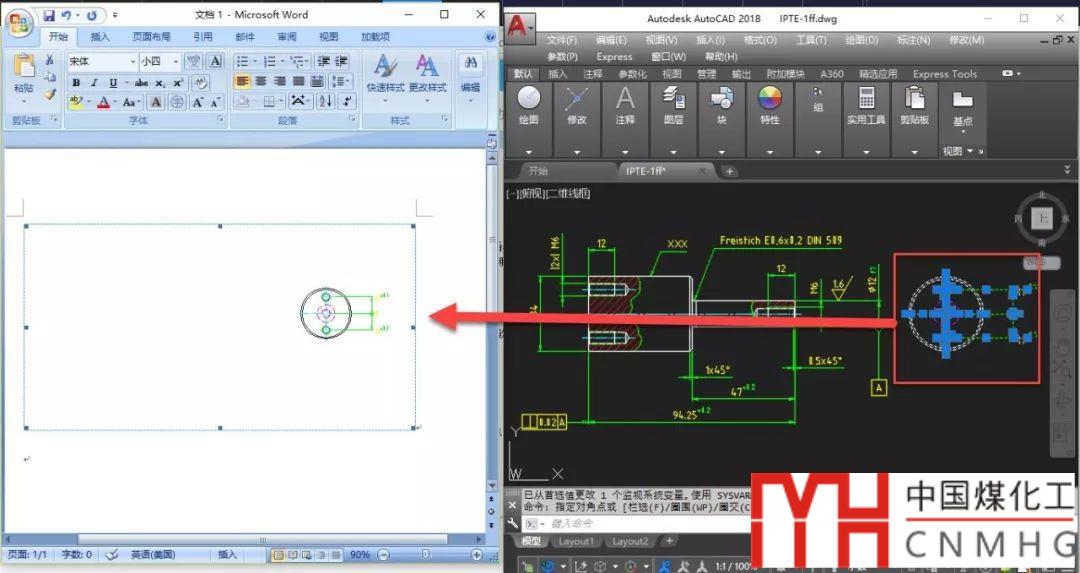

這種方式雖然簡單，仍有一些事項需要注意。首先粘貼到WORD或EXCEL的CAD圖形尺寸和CAD的視圖大小有關的，即使在CAD中只是選擇當前視圖中的一小部分圖形，粘貼到WORD或EXCEL中的OLE對象仍然是按視圖大小粘貼的，如下圖所示。

所以在復制粘貼前，要縮放視圖使復制的圖形盡量充滿圖形窗口。但即使這樣做了，因為長寬比的問題，粘貼到WORD或EXCEL后兩側或上下仍可能有空白區域，出現這種情況后可以用WORD或EXCEL的裁剪工具將空白處裁剪掉（和圖片的裁剪操作一樣）。裁剪后還可以拖動角點來改變大小。

在WORD/EXCEL高版本中選擇圖像的時候可以顯示裁剪按鈕，但選擇粘貼的CAD圖紙的時候，無法直接顯示裁剪按鈕，可以自己定義一下界面，詳細方法參見：

在WordExcel2007以上版本中插入CAD圖形后如何裁剪？

將CAD圖形以O(shè)LE方式粘貼到WORD和EXCEL中，最大程度地保持了CAD圖形的原貌，如果圖形需要修改，只需在WORD或EXCEL中雙擊OLE圖形，就可以啟動CAD對圖形進行修改。

雙擊OLE圖形時默認啟動是你當初粘貼圖形時的CAD版本，如果你更換了CAD，比如說你以前是用AUTOCAD復制粘貼的，現在單位使用了浩辰CAD，這也沒有關系，浩辰CAD這些國產CAD軟件都提供了一個CAD對象轉換工具，可以對WORD和EXCEL文檔進行轉換，轉換后雙擊用AUTOCAD粘貼的圖形可以轉換成啟動浩辰CAD進行編輯。

---下面是廣告，點廣告可支持作者---

2、CAD圖形不需要再編輯，但希望圖形精度比較高

有時我們在將CAD圖形粘貼到WORD或EXCEL后，并不需要再對圖形及性能編輯，但希望圖形精度高一點，放大時能不出現鋸齒（最好是矢量圖形）。要得到這樣的結果，有多種方式進行選擇，下面介紹其中的幾種。

1、選擇性粘貼成Windows圖元文件

從CAD選擇對象并CTRL+C復制后，到WORD或EXCEL不直接粘貼，而是進行選擇性粘貼，如下圖所示。

在彈出的選擇性粘貼對話框中選擇“圖片（Windows圖元文件）”，如下圖所示。

此對話框有三個選項，第一個選項就是CAD的OLE對象，Windows圖元文件就是WMF圖片文件，是一種矢量的圖片格式，相對效果比較好，第三種是位圖，是BMP的光柵圖像。WMF格式相對BMP位圖精度會高一些。

選擇粘貼后的WMF圖片，OFFICE軟件會自動打開圖片工具，可以對圖片進行裁剪和尺寸調整。WMF圖片如果尺寸放大倍數不多，圖形基本不會變形。在粘貼OLE對象時，其實在OFFICE軟件中顯示的也是WMF圖片。

WMF圖片生成的精度也跟圖形在CAD視圖中顯示的大小有關系，在粘貼前也需要需要在CAD中盡量放大圖形充滿窗口。如果粘貼前圖形在視口中顯示很小，在WORD和EXCEL中粘貼后會有大量空白區域，裁剪后將圖形拉大后一些文字和圓可能會變形，如下圖所示。

2、利用工具BETTERWMF粘貼

有很多人喜歡用BETTERWMF工具，啟動這個工具后，可以直接從CAD復制，然后到WORD或EXCEL中粘貼，圖形直接就轉換成WMF，并可以自動將空白區域裁剪掉，而且還可以設置粘貼的尺寸，設置填充顏色、根據自己的需要對不同顏色的線條設置不同的線寬等各種選項。估計有不少人用過這個工具，這里就不再詳細介紹了，如果感興趣的話可以到網上下載一個試試。

3、在CAD中打印輸出成圖像后再插入到WORD中

上面兩種方式都是粘貼成WMF，無論是直接選擇性粘貼還是用BETTERWMF工具，WMF生成的精度都是CAD控制的，我們只能通過調整圖形在CAD中顯示的大小。如果我們覺得WMF的精度不能滿足要求，可以在CAD中利用打印輸出成高分辨率的光柵圖像，然后在OFFICE軟件中插入此光柵圖像。

打印輸出光柵圖像的好處是圖形范圍和圖片精度都可以控制，到OFFICE軟件中可以不必再裁剪，而且可以通過打印樣式表控制輸出的顏色和線寬。

CAD中如何將圖紙輸出成高分辨率JPG、PNG等圖像文件?

每日一貼——CAD打印的基本操作和重要的注意事項

三、在WORD或EXCEL中作為示意圖使用，要求不高

如果對粘貼的圖形要求不高，可以在WORD或EXCEL中直接“選擇性粘貼”為位圖，用裁減工具將空白邊緣裁減掉即可。

當然，你還有很多方式可以選擇，比如也可以直接用截圖軟件在CAD中截圖，然后到在WORD或EXCEL中粘貼。

在CAD中可以直接將屏幕顯示輸出為BMP（用BMPOUT命令），然后到WORD或EXCEL里插入等等。

上面簡單介紹了在OFFICE軟件中粘貼CAD圖形的幾種常用的方法，至于選擇哪種方式取決于你的實際需要。

以上技巧適用AUTOCAD及浩辰CAD等類似的CAD軟件。
