認識倍福(Beckhoff) CX2000系列嵌入式控制器(2)
上一篇文章我們介紹了倍福（Beckhoff） CX2000系列嵌入式控制器中的基本型系列（CX20x0），今天這篇文章，我們來認識下其多核系列（CX20x2）及CX2000嵌入式控制器的擴展模塊。
多核系列嵌入式控制器包括CX2042、CX2062和CX2072，均采用英特爾至強（Intel Xeon）處理器。其中：
-
CX2042采用英特爾至強（Intel Xeon）D-1527四核處理器，主頻2.2 GHz；
-
CX2062采用英特爾至強（Intel Xeon）D-1548八核處理器，主頻2.0 GHz；
-
CX2072采用英特爾至強（Intel Xeon）D-1567十二核處理器，主頻2.1 GHz；
除此之外，多核系列嵌入式控制器的其它配置都相同，包括：
-
集成了2 GB的AMD GDDR5圖像處理內存；
-
集成了8 GB的DDR４內存，最大可擴展到32GB；
-
集成了128KB的非易失存儲器，在沒有UPS的情況下可用于數據的永久保存；
-
集成了4個USB 3.0接口和2個10GB以太網口；
-
1個DVI-I視頻接口和一個可選通信接口；
-
與CX2000系列模塊兼容，可使用CX2100-0014或者CX2100-0904供電；
-
采用Windows10 64位物聯網企業版（2016 LTSB，長期服務版）；
-
使用TwinCAT3編程；

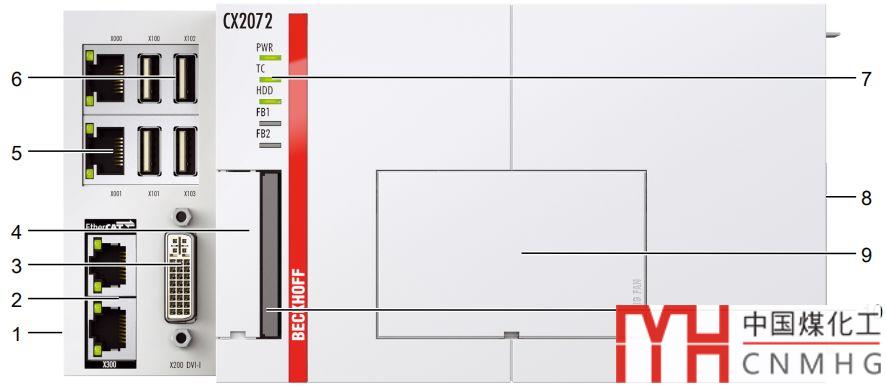

下面這張圖是CX2072的外觀圖：
其中：
-
左側模塊接口，最多可連接4個擴展通信模塊；
-
可選通信模塊接口；
-
DIV-I視頻接口；
-
電池室，可安裝電池用于時間日期的保持；
-
RJ45以太網接口；
-
USB 3.0接口；
-
狀態指示LED燈；
-
右側模塊接口，可用于連接模塊（比如：電源模塊CX2100）；
-
風扇室；
-
CFast卡插槽；

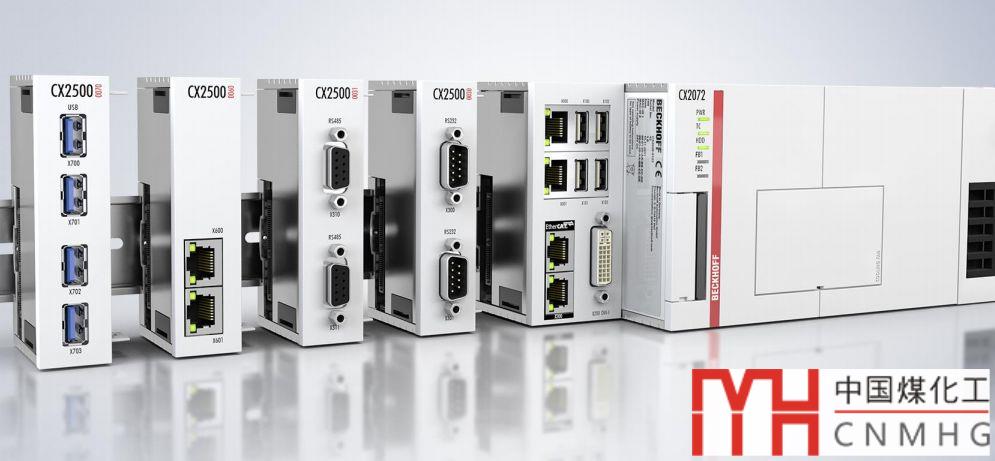

CX2000系列嵌入式控制器的左側可以連接CX2500擴展模塊，包括如下幾種：
用于RS232通信的CX2500-0030、用于RS422/RS485通信的CX2500-0031、用于以太網通信的CX2500-0060（雙網口）、用于PoE以太網的CX2500-0061、具有四個USB 3.0接口的CX2500-0070、可用做PROFIBUS Master的CX2500-M310、可用做PROFIBUS Slave的CX2500-B310、可用作CANopen Master的CX2500-M510、可用作CANopen slave的CX2500-B510及可用于音響裝置的CX2500-0020；

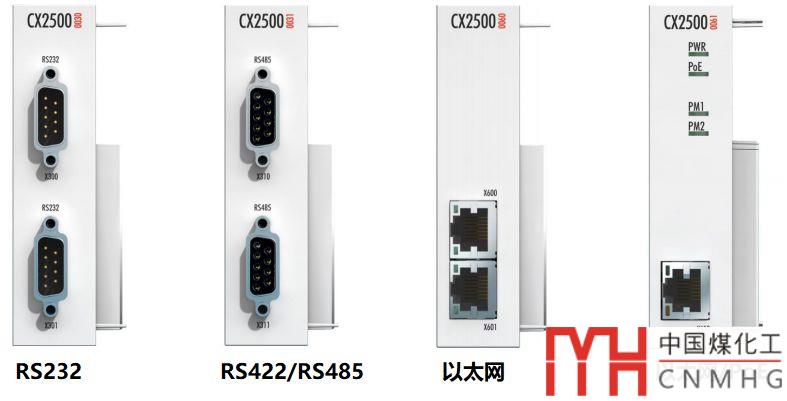

部分CX2500模塊的外觀如下圖：

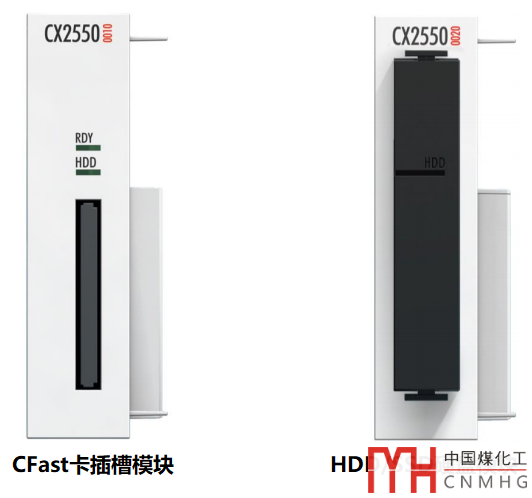

CX2000系列嵌入式控制器的右側可以連接CX2550擴展模塊，包括CFast卡插槽模塊CX2550-0010和HDD/SSD硬盤插槽模塊CX2550-0020，如下圖：
CX2100模塊用于給CX2000系列嵌入式控制器供電，包括CX2100-0004、CX2100-0014、CX2100-0904及CX2100-0914。其中：
CX2100-0004最大輸出功率45W；
CX2100-0014最大輸出功率130W，具有被動散熱器；
CX2100-0904最大輸出功率45W，可插電池作為UPS使用；
CX2100-0914最大輸出功率100W；

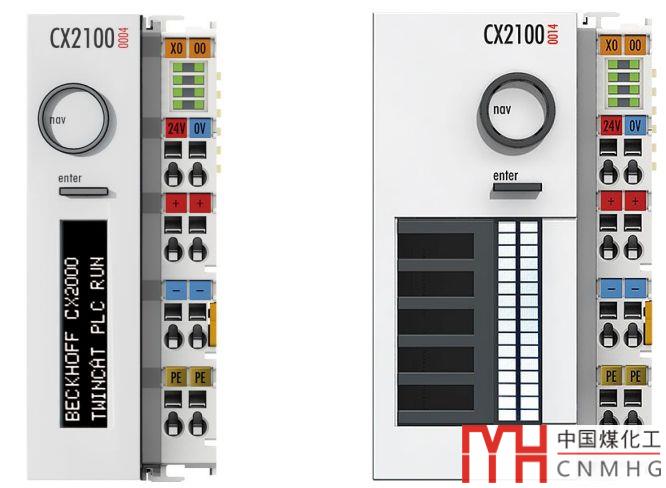

CX2100-0004和CX2100-0014的外觀如下圖：
請注意：擴展模塊CX2500/CX2550及電源模塊CX2100可用于所有CX2000嵌入式控制器中，不僅僅是CX20x2系列。
好了，關于倍福（Beckhoff） CX20x2系列嵌入式控制器及其擴展模塊就先介紹到這里。
