在計算塔設備的風載荷和地震載荷時，首先要計算設備的自振周期。

一分鐘記住前三階振型圖

審核人考試的時候，老師考察的角度有很多方面，其中要求設計人員畫圖展示也有很多

比如有的老師喜歡讓人畫臥式容器支座剪力彎矩圖；

有的要求畫高壓筒體三向應力圖；

有的要求畫出高壓密封的簡圖；

其中有個老師出的題目是，畫出塔器的前三階振型。

其實圖很簡單，不過猛然一問，還真不容易想起來。

那么如何記憶前三階振型曲線圖，而永遠不忘呢？

其實很簡單：

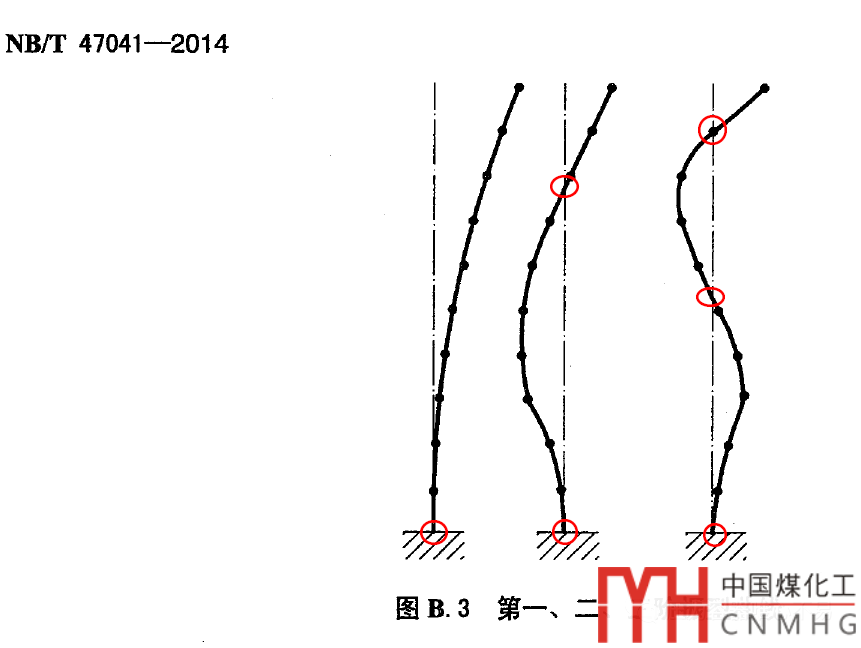

設定垂直方向?yàn)閅軸

一階曲線與Y軸一個交點

二階曲線與Y軸兩個交點

三階曲線與Y軸三個交點

幾階就幾個交點

是不是記住了？

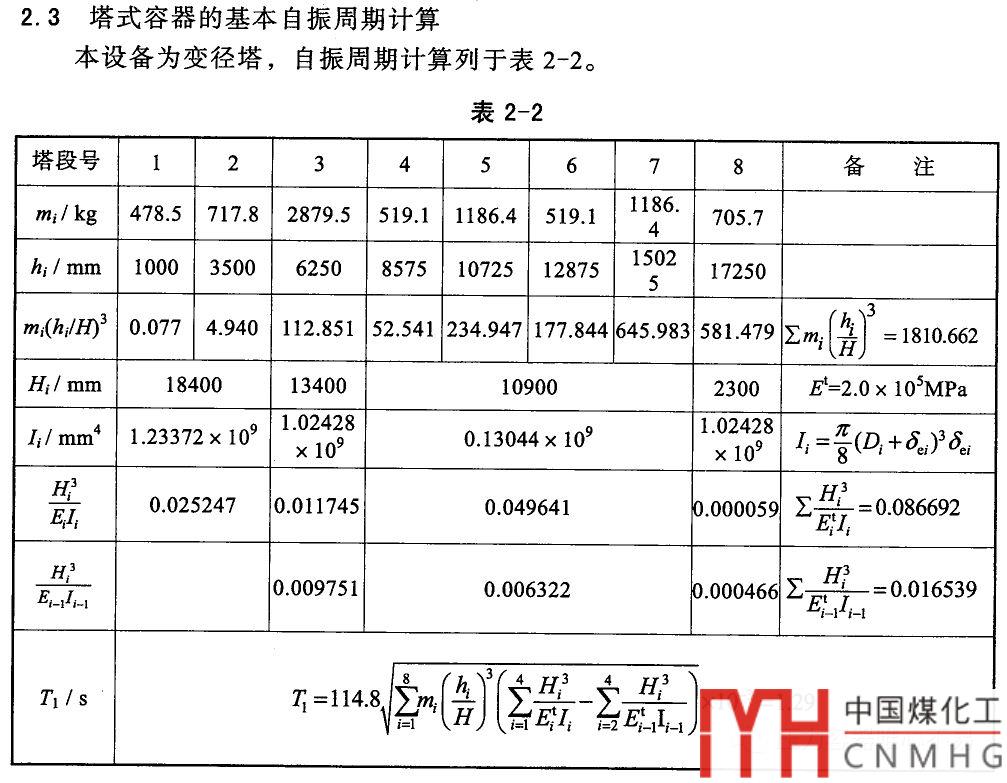

自振周期計算難點

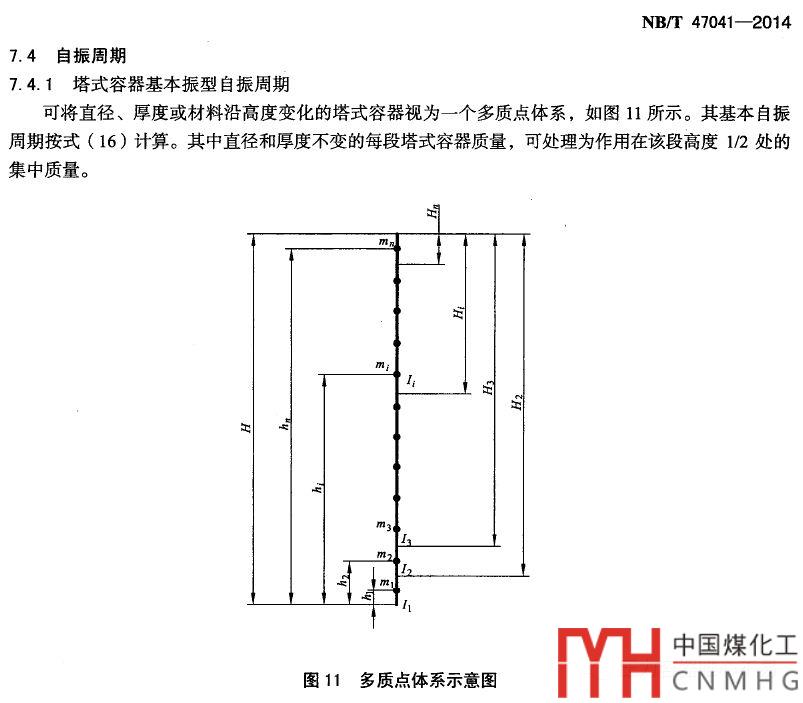

自振周期的計算是動力計算的一個重要環節，它直接影響動力計算結果的精度。自振周期的計算方法有很多，如解析法，集中質量法，廣義坐標法及有限元法。

塔的自振周期的計算實際上是非常復雜的，特別是變徑塔的自振周期計算。雖然公式看上去很簡（FU）單（ZA），如果要手算，考慮到塔器計算屬于校核計算，是試算出來的。其中各段的質量，慣性矩等計算量是非常大的。修改其中一個數據，就得重新來過。

如果不用程序計算，手算要瘋掉的。

經常聽見有人說，風載荷的計算很簡單。

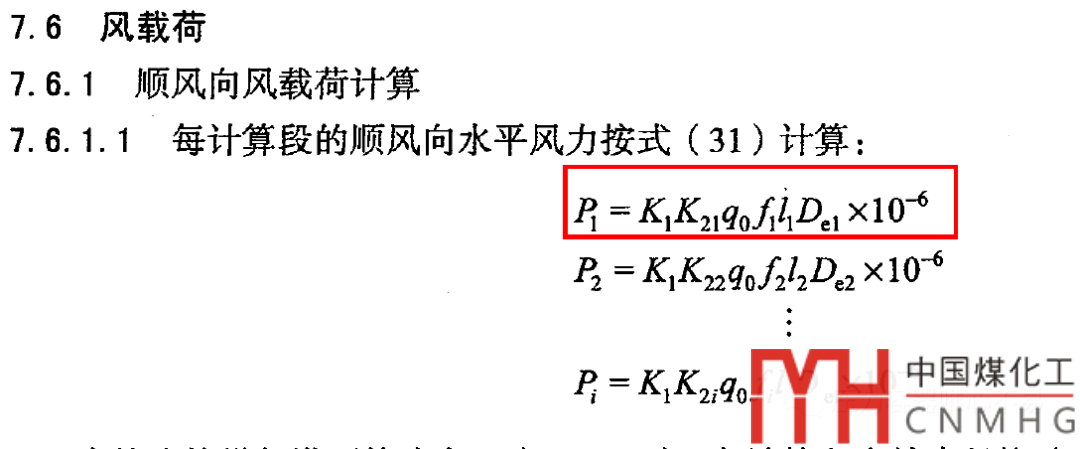

按照規范的一個公式計算就行了。

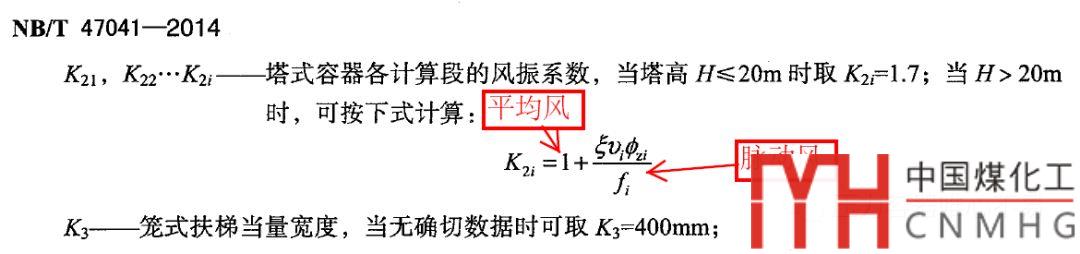

事實真的如此嗎，其中K21的計算就涉及到脈動風的影響

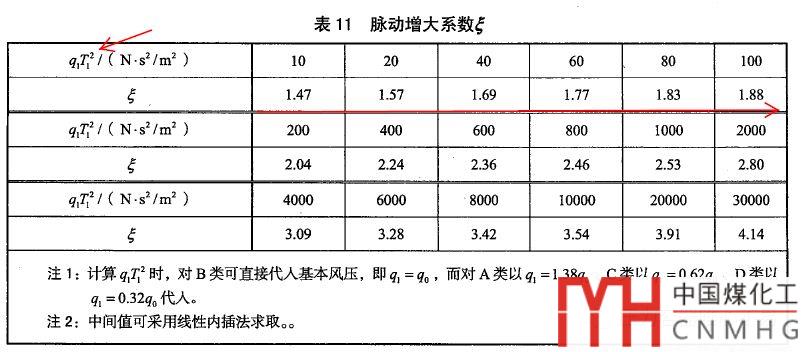

脈動風又牽涉到脈動增大系數，脈動又隨時讓你脈動回來，脈動又和自振周期有關。

風載荷計算繁瑣主要是計算自振周期比較繁瑣。

這就是為什么，當需要手動計算塔的時候感覺吃力的地方。所以如果需要手算，最好就是利用已有的商業軟件，自動計算自振周期。比如SW6計算自振周期。

帶導向的細長塔設計的通用方法

有限元計算等截面塔自振周期

那么規范公式的自振周期計算數值和有限元數值能夠吻合嗎？如何用有限元法計算自振周期呢？

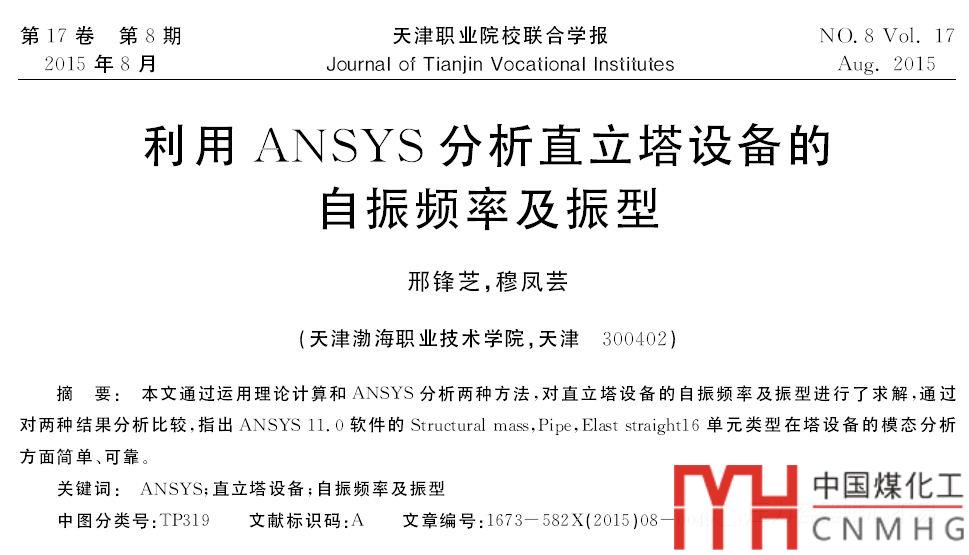

找到一篇論文：

選擇這篇論文是因?yàn)?，作者很?shí)誠，將計算經過都寫的非常詳細，那么可以利用作者的數據，直接進行檢驗。

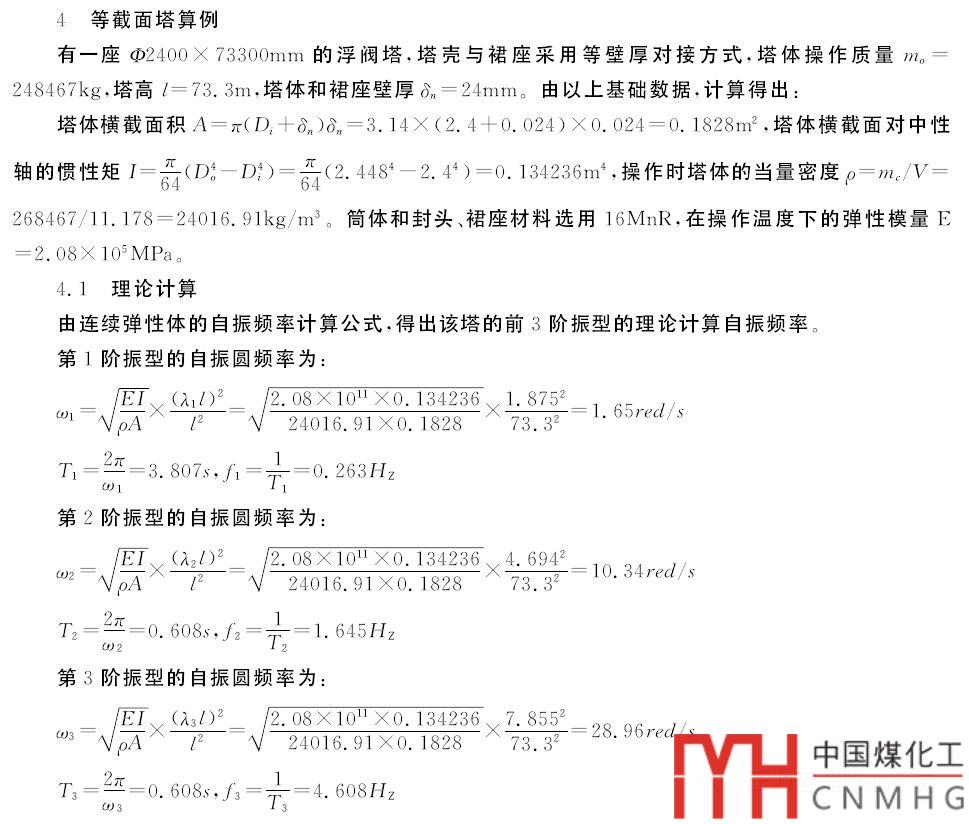

理論解：

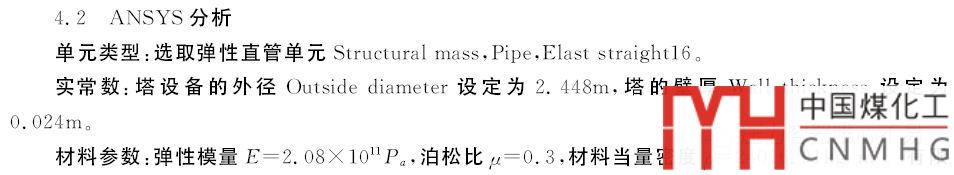

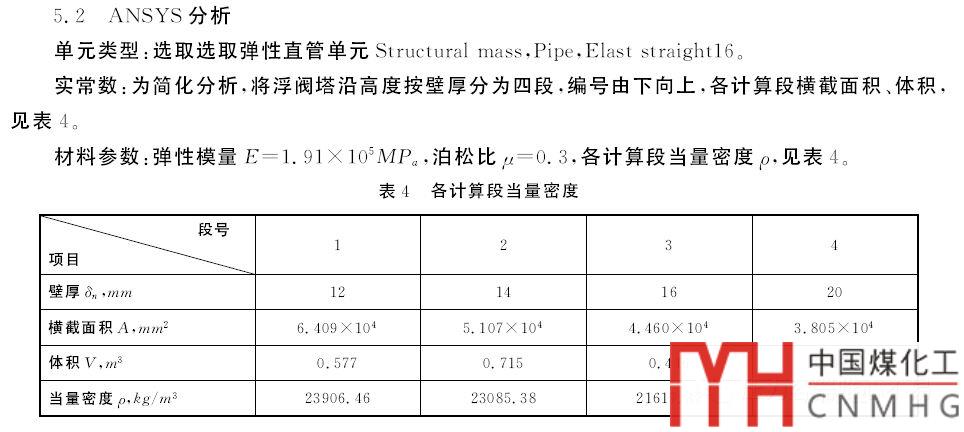

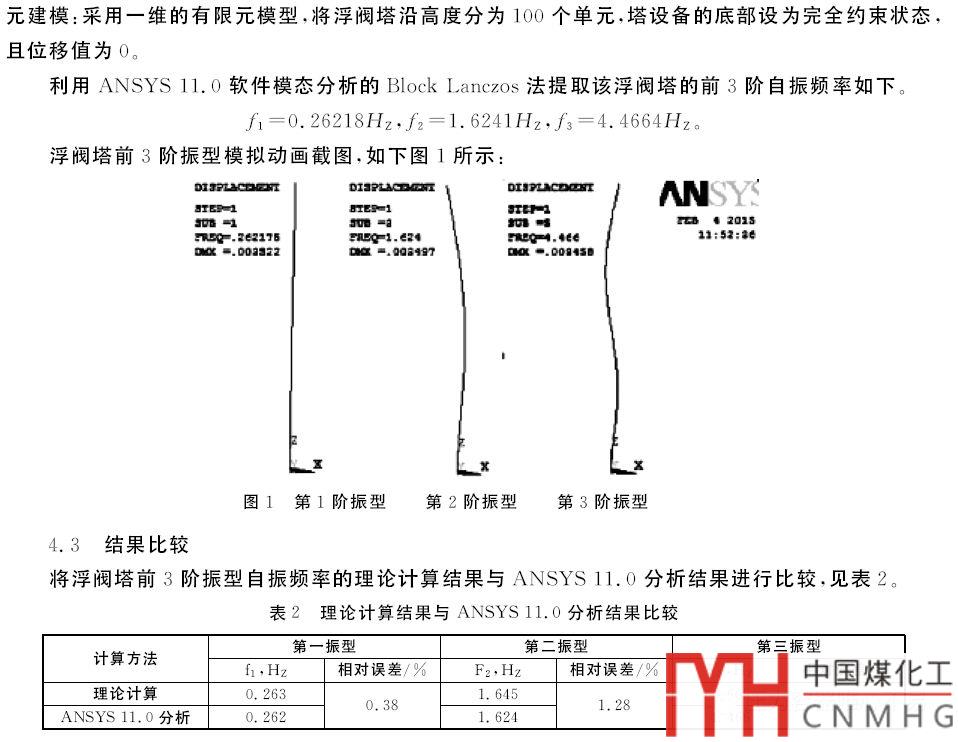

有限元建模：

這么詳細的數據，作為自振周期的計算案例再合適不過。

根據作者的描述建立模型，施加約束，求解；

由于結構對稱，在ansys中一階在XOY面，二階是ZOY面，兩階固有頻率值是一樣的，在平面振動中，可以算作一階。

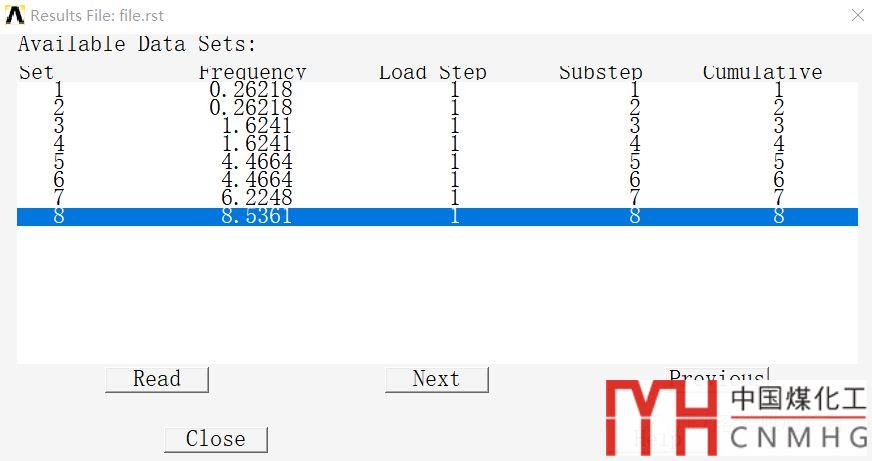

求解的結果，前三階自振頻率結果為0.263,1.6241，4.4664，其結果和論文的分析結果完全一致。

有限元計算變厚度等徑塔自振周期

論文還給出了變厚度的等徑塔的理論解和分析解對比。

由于數據詳細，所以也可以很方便的重現作者的結果。

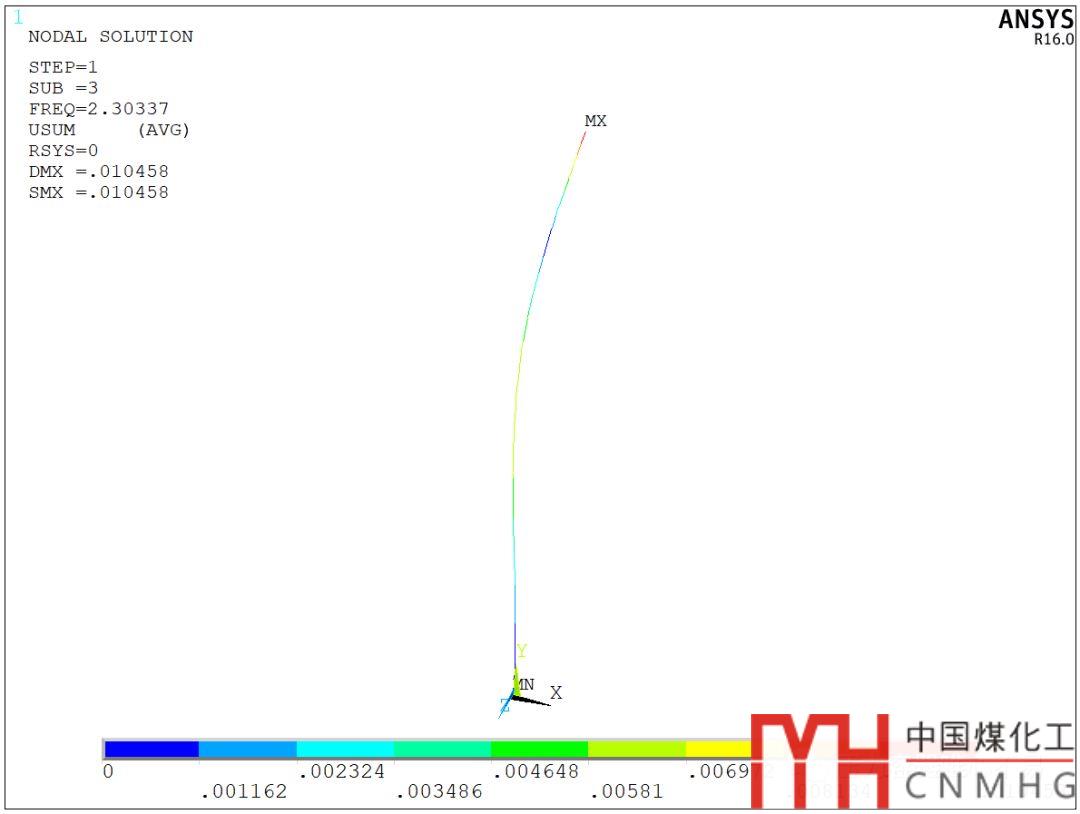

計算得到的結果為：

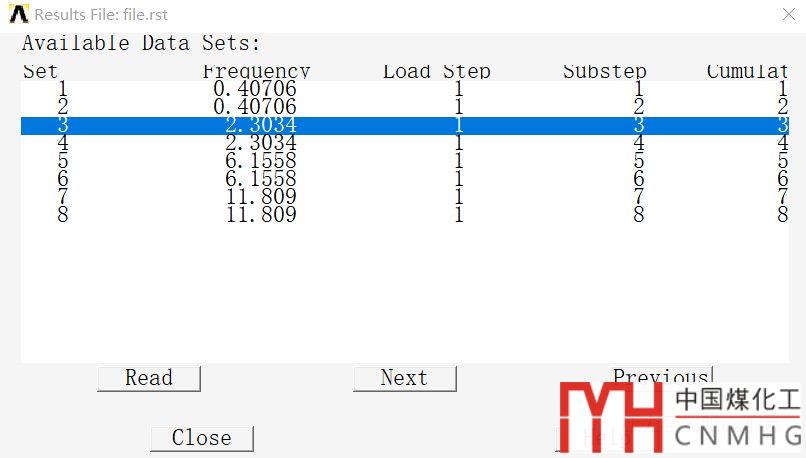

前三階結果為0.40706， 2.3034， 6.1558。

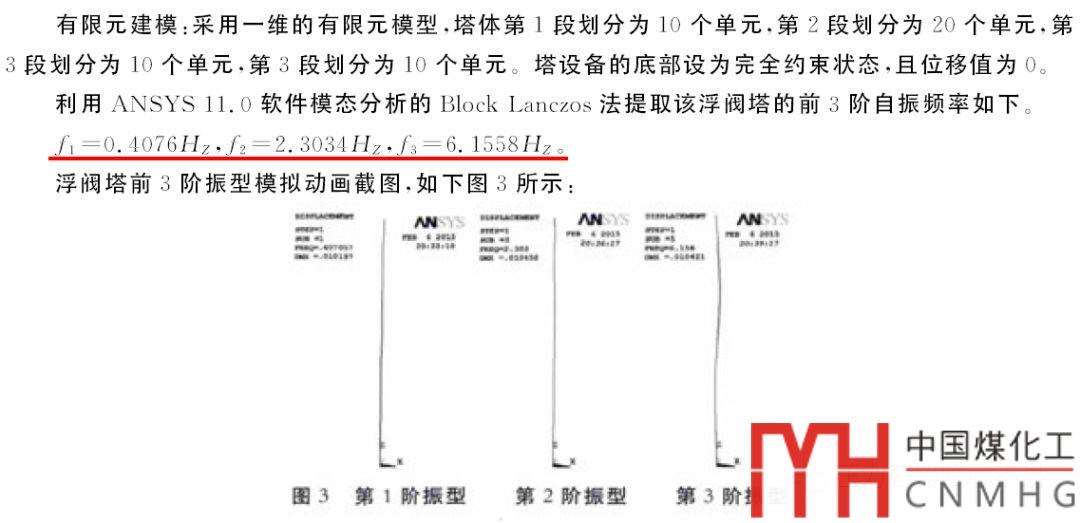

對比論文結果：

其中論文中第一階結果f1可能少寫了個0，第二第三階結果完全吻合。

實體單元計算等截面塔自振周期

用實體模型再做一遍，采用solid186單元，建模等壁厚的塔，求解其自振頻率。

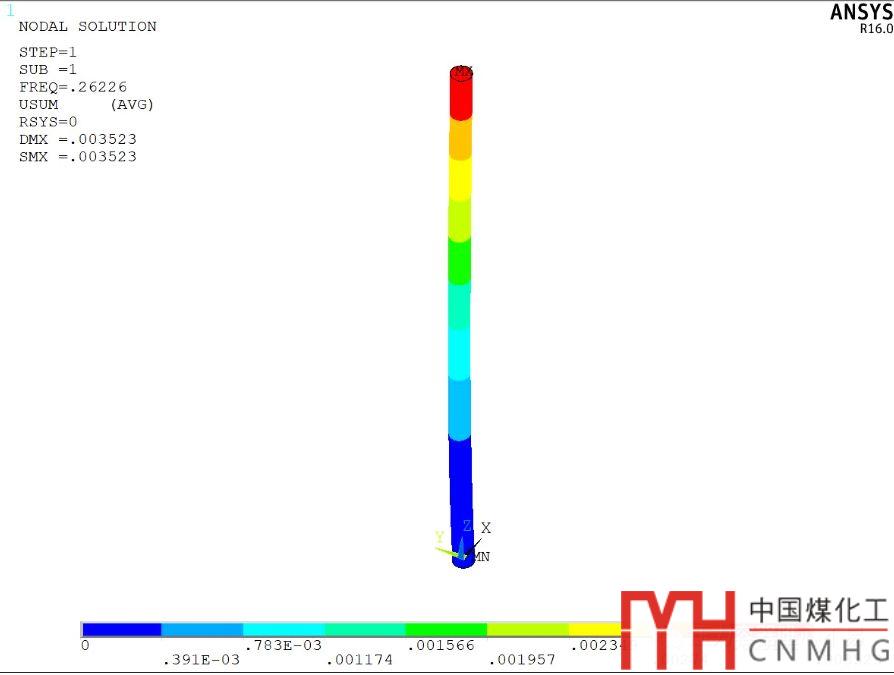

一階結果如下圖：

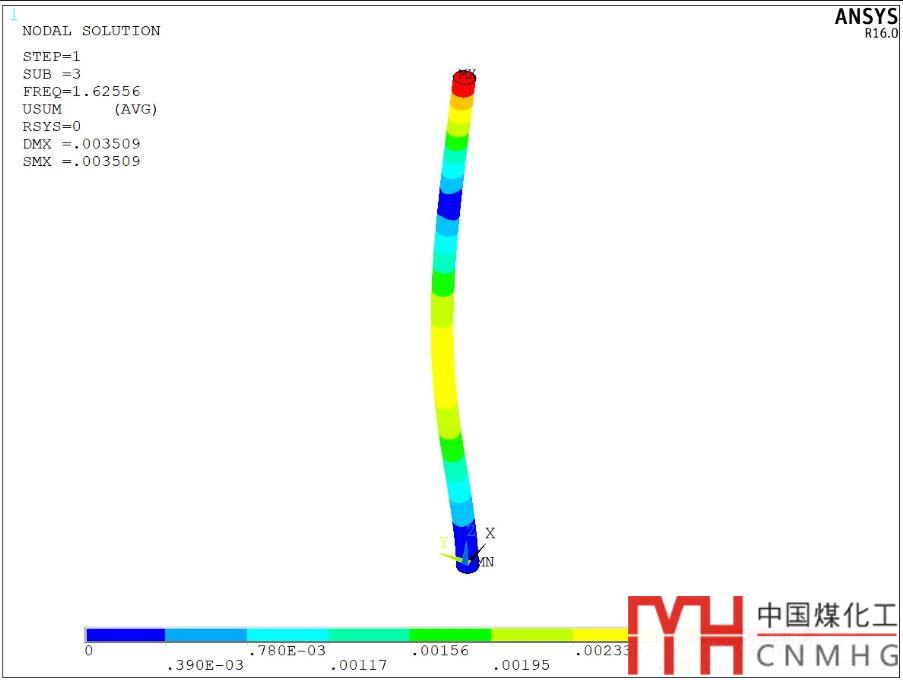

二階結果如下圖：

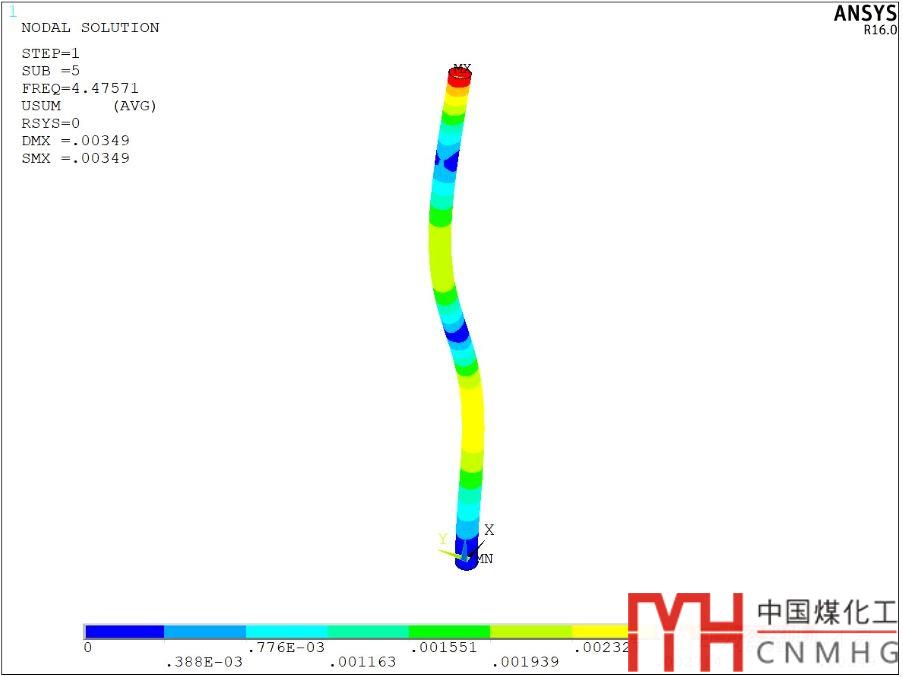

三階結果如下圖：

solid186和pipe單元的對比：

結果非常接近。

自振周期對于風載荷的影響

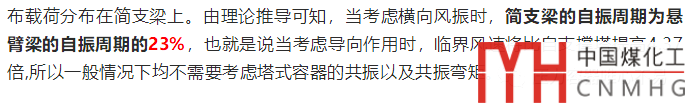

在上篇文章中提到：

其23%的值來自于鐵摩辛柯《工程中的振動問題》，簡支梁和懸臂梁的自振周期均有公式計算。

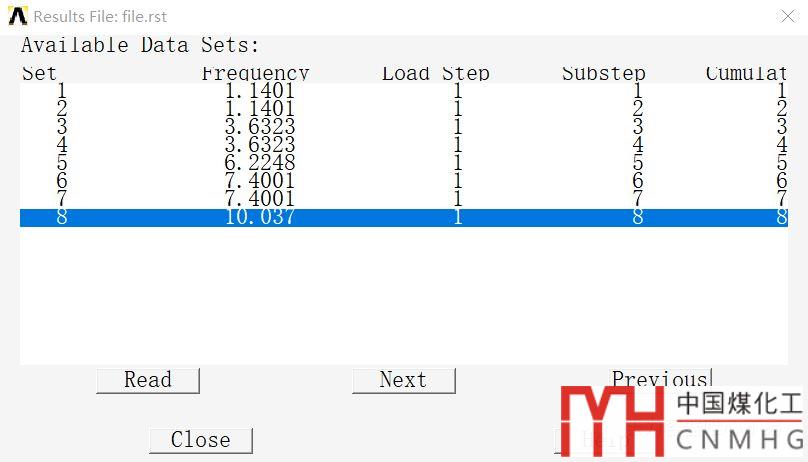

我們對上面的模型設置簡支梁邊界條件，其中一階自振頻率為1.14Hz。由于自振周期為自振頻率的倒數。

所以簡支梁的自振周期/懸臂梁自振周期=0.262/1.14=22.98%，和理論值是完全吻合的。

對于風載荷來說，自振周期減少，意味著脈動增大系數降低，風載荷的推力降低，對于高塔來說是非常有益的。

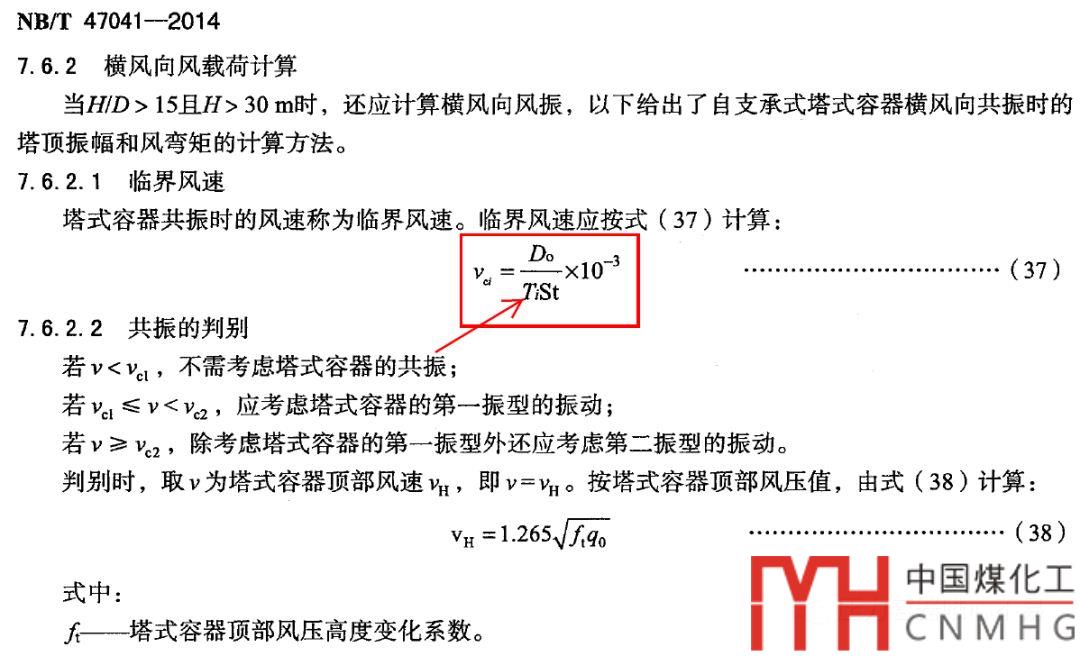

當自振周期減少時，臨界風速提升（比如簡支提升4.37倍。），設備更不容易發生共振，這也是為什么細長塔加了導向后，設備更安全的原因之一。
