后臺收到一位網友的來信，他提出了一個關于TON指令的疑問，內容如下：

我看了您寫的西門子系列PLC定時器部分的專欄，有一個問題想請教一下：對于TON指令而言，在保持IN為高電平的前提下，如果修改PT的值，定時器的會響應這個變化么？比如說一開始設定的時間是500ms，在定時器到期之前又改成計時200ms了，這時候定時器會按照新的時間去計時么？

網友提問

實踐是檢驗真理的唯一標準，我們一起來寫程序驗證一下吧。

本例程使用西門子S7-200 SMART CPUST20，程序設計的思路如下：

地址VW0用來存放定時器T33的預設值。在CPU的第一個掃描周期，將其賦值為15s（原題中的500ms和200ms時間太短，不便于觀察）；

當V10.0的值為1時啟動定時器（使用TON指令）開始定時，程序代碼如下：

在V10.1的上升沿將定時器T33的預設值設置為35s；

將定時器的標志位賦值給擴展模塊EM DR08的通道0（地址Q12.0）；

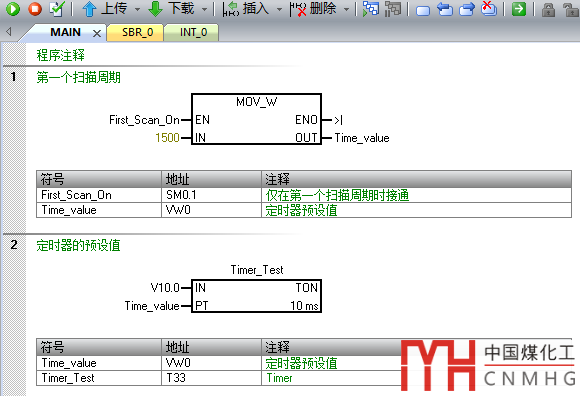

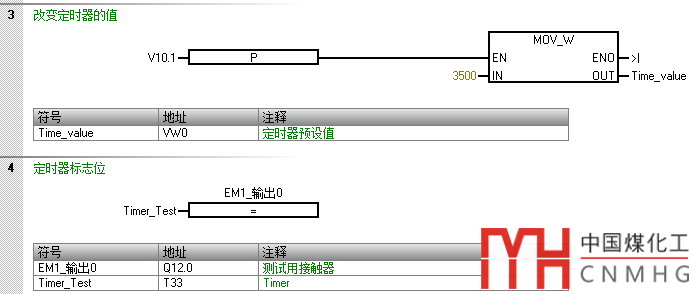

相關代碼如下圖：

接下來做第一個實驗：

使用狀態圖表將V10.0的值設置為1，啟動定時器。然后在定時器到達預設值之前，將V10.1的值設置為1，這樣T33的預設值就變?yōu)?5s。

程序的執行請看下面的視頻：

<iframe class="video_iframe rich_pages" data-vidtype="2" data-mpvid="wxv_1083083688784609281" data-cover="http%3A%2F%2Fmmbiz.qpic.cn%2Fmmbiz_jpg%2F4b8Agg0uK6ia7Sc4qicocXbiarTpLNPic0iaKSVZrqIy0gloTntmuQuIWqy2YZGZC9usRibdl0zicDnjFGVsVWIIHpOUA%2F0%3Fwx_fmt%3Djpeg" allowfullscreen="" data-ratio="1.9540229885057472" data-w="1360" src="https://mp.weixin.qq.com/mp/readtemplate?t=pages/video_player_tmpl&action=mpvideo&auto=0&vid=wxv_1083083688784609281" frameborder="0"></iframe>

從視頻中可以看出，如果在定時過程中預設值發生了改變，則定時器的當前值會與新的預設值相比較。若當前值大于預設值，則定時器標志位被置位。

接下來我們做第二個實驗：

首先使用狀態圖表將V10.0的值設置為1，啟動定時器。

等待定時器到達預設值15s，此時定時器標志位被置位。此時我們將V10.1的值設置為1，這樣定時器的預設值就變?yōu)?5s。會發生什么呢？

請看下面的視頻：

<iframe class="video_iframe rich_pages" data-vidtype="2" data-mpvid="wxv_1083086066300665857" data-cover="http%3A%2F%2Fmmbiz.qpic.cn%2Fmmbiz_jpg%2F4b8Agg0uK6ia7Sc4qicocXbiarTpLNPic0iaKBtNw5IgwOtj46vVFvn1OpjnraushRwibibCia9A0HWSwImhITlC7PjXPQ%2F0%3Fwx_fmt%3Djpeg" allowfullscreen="" data-ratio="1.9540229885057472" data-w="1360" src="https://mp.weixin.qq.com/mp/readtemplate?t=pages/video_player_tmpl&action=mpvideo&auto=0&vid=wxv_1083086066300665857" frameborder="0"></iframe>

從視頻中可以看出，在定時器到達預設值并置位標志位后，如果增大預設值使其大于定時器的當前值，則定時器的標志位會被復位，直到下一次大于新的預設值后被重新置位。

總結：在TON指令中，定時器激活后，定時器的標志位取決于當前值與預設值的大小比較。若當前值大于等于預設值，則標志位被置位；若當前值小于預設值，則標志位被復位。當預設值被動態修改時，以最后一次修改的值為準！

好了，關于定時器TON指令的疑問就先解釋到這里。
